Chào bạn! Bạn đang tìm hiểu về Quy định Màu Dây điện 3 Lõi đúng không? Tuyệt vời! Đây là một kiến thức cực kỳ quan trọng, không chỉ dành cho thợ điện chuyên nghiệp mà bất cứ ai quan tâm đến an toàn điện trong gia đình hay nơi làm việc đều nên biết. Việc nhận biết đúng màu sắc của từng sợi dây trong cáp 3 lõi giúp bạn tránh được những rủi ro đáng tiếc, thậm chí là nguy hiểm chết người. Hãy cùng nhau khám phá sâu hơn về chủ đề này nhé, đảm bảo sau bài viết này, bạn sẽ tự tin hơn rất nhiều khi đối diện với hệ thống điện nhà mình đấy!
Trong cuộc sống hiện đại, chúng ta sử dụng rất nhiều thiết bị điện tử, từ những món đồ gia dụng quen thuộc như tủ lạnh, máy giặt, bếp điện, đến các thiết bị công nghiệp phức tạp. Hầu hết các thiết bị có vỏ bằng kim loại đều được thiết kế để sử dụng cáp điện 3 lõi. Tại sao lại là 3 lõi mà không phải 2? Và quan trọng nhất, tại sao mỗi lõi lại có một màu riêng biệt theo quy định màu dây điện 3 lõi chung? Mục đích cuối cùng của việc chuẩn hóa này là để đảm bảo an toàn tối đa cho người sử dụng và cho chính hệ thống điện. Nó giống như một ngôn ngữ chung mà bất cứ ai làm việc với điện đều phải hiểu và tuân thủ. Nếu bỏ qua hoặc làm sai, hậu quả có thể rất nghiêm trọng.
Hãy tưởng tượng, nếu mỗi nhà sản xuất dây điện hay mỗi người thợ lại dùng một màu sắc tùy ý cho dây nóng, dây nguội, dây tiếp đất, thì chuyện gì sẽ xảy ra khi ai đó cần sửa chữa hay lắp đặt thêm? Họ sẽ phải dò từng dây, rất mất thời gian và tiềm ẩn nguy cơ chập cháy, giật điện. Nhờ có quy định màu dây điện 3 lõi thống nhất, công việc trở nên đơn giản, nhanh chóng và an toàn hơn rất nhiều. Nó loại bỏ sự phỏng đoán và thay vào đó là sự nhận biết rõ ràng dựa trên thị giác. Điều này đặc biệt quan trọng trong các hệ thống điện phức tạp ở tòa nhà, nhà máy hay các công trình công cộng.
Việc tuân thủ quy định màu dây điện 3 lõi không chỉ là quy tắc kỹ thuật mà còn là tuân thủ pháp luật và các tiêu chuẩn an toàn quốc gia. Ở Việt Nam, các tiêu chuẩn về màu sắc dây dẫn điện cũng được quy định rõ ràng để hài hòa với các tiêu chuẩn quốc tế, tạo sự đồng bộ và an toàn trong lắp đặt, sử dụng. Chúng ta sẽ tìm hiểu cụ thể hơn về những màu sắc đó là gì và ý nghĩa của chúng trong các phần tiếp theo.
Quy Định Màu Dây Điện 3 Lõi Là Gì?
Quy định màu dây điện 3 lõi là tập hợp các tiêu chuẩn về màu sắc được sử dụng để phân biệt chức năng của ba loại dây dẫn chính trong một sợi cáp điện 3 lõi: dây nóng (pha), dây trung tính (nguội), và dây bảo vệ (tiếp đất). Mục đích chính của quy định này là đảm bảo an toàn cho người lắp đặt, sửa chữa và sử dụng hệ thống điện.
Nôm na dễ hiểu, nó giống như đèn giao thông vậy đó. Mỗi màu sắc có một ý nghĩa cụ thể, chỉ dẫn cho chúng ta biết sợi dây đó “đang làm gì” hoặc “có chức năng gì”. Không có quy định này, việc đấu nối điện chẳng khác nào mò kim đáy bể, cực kỳ nguy hiểm. Việc biết được l là nóng hay nguội chỉ qua màu sắc là một lợi ích trực tiếp từ quy định này.
Tại Sao Cần Tuân Thủ Quy Định Màu Dây Điện 3 Lõi?
Tuân thủ quy định màu dây điện 3 lõi là điều bắt buộc để đảm bảo an toàn điện. Nó giúp người làm việc với điện dễ dàng nhận biết chức năng của từng dây, tránh đấu nối sai gây chập điện, đoản mạch, quá tải, và nguy hiểm nhất là giật điện gây thương vong hoặc hỏa hoạn.
Hãy hình dung một người thợ điện đang sửa chữa một thiết bị. Nếu dây điện được đấu đúng màu theo tiêu chuẩn, anh ấy chỉ cần nhìn màu sắc là biết ngay dây nào là dây “sống”, dây nào là dây “không nguy hiểm” trong điều kiện bình thường, và dây nào là “lá chắn” bảo vệ. Còn nếu màu sắc lộn xộn, anh ấy phải dùng bút thử điện hoặc đồng hồ đo để kiểm tra từng dây, mất thời gian hơn và rủi ro tiếp xúc nhầm với dây mang điện là rất cao. Hơn nữa, việc đấu nối sai màu cũng có thể làm hỏng thiết bị hoặc gây ra các vấn đề về điện khác mà bạn không lường trước được.
Ký Hiệu Màu Dây Điện 3 Lõi Theo Tiêu Chuẩn Việt Nam (TCVN)
Theo tiêu chuẩn Việt Nam hiện hành (thường được hài hòa với các tiêu chuẩn quốc tế như IEC), quy định màu dây điện 3 lõi được áp dụng thống nhất như sau:
- Dây Nóng (Pha) – Ký hiệu L (Line): Màu nâu (hoặc trước đây là màu đỏ, vàng).
- Dây Trung Tính (Nguội) – Ký hiệu N (Neutral): Màu xanh dương (hoặc trước đây là màu đen).
- Dây Bảo Vệ (Tiếp Đất) – Ký hiệu PE (Protective Earth): Màu xanh lá cây sọc vàng.
Đây là ba màu cơ bản và quan trọng nhất bạn cần ghi nhớ khi làm việc với hệ thống điện 3 lõi. Mỗi màu đại diện cho một chức năng riêng biệt và không thể nhầm lẫn được.
Dây Nóng (Màu Nâu/Đỏ/Vàng) Là Gì?
Dây nóng, hay còn gọi là dây pha, là sợi dây luôn mang điện áp xoay chiều từ nguồn điện lưới. Đây là dây nguy hiểm nhất trong hệ thống 3 lõi vì nó có khả năng gây giật điện ngay khi tiếp xúc trực tiếp với cơ thể người.
Dây nóng chính là “động lực” đưa điện đến thiết bị của bạn. Trong hệ thống điện 1 pha, chỉ có một dây nóng. Trong hệ thống 3 pha, có ba dây nóng ký hiệu là L1, L2, L3 với màu sắc khác nhau (ví dụ: nâu, đen, xám theo tiêu chuẩn mới). Tuy nhiên, với cáp 3 lõi 1 pha, chỉ có một dây nóng thường có màu nâu theo tiêu chuẩn mới nhất. Tiếp xúc trực tiếp với dây này mà không có biện pháp bảo vệ sẽ cực kỳ nguy hiểm.
Dây Trung Tính (Màu Xanh Dương/Đen) Là Gì?
Dây trung tính, còn gọi là dây nguội, là sợi dây có điện áp bằng 0 hoặc rất thấp so với mặt đất trong điều kiện hoạt động bình thường. Nó tạo thành mạch kín với dây nóng để dòng điện có thể chạy qua thiết bị và quay trở lại nguồn.
Dây trung tính có vai trò “dẫn đường” cho dòng điện hoàn thành chu trình của nó sau khi đi qua thiết bị. Mặc dù được gọi là “nguội” và ít nguy hiểm hơn dây nóng trong điều kiện lý tưởng, dây trung tính vẫn có thể mang điện áp đáng kể nếu hệ thống điện có sự cố hoặc khi có dòng điện không cân bằng chạy qua, đặc biệt là trong hệ thống 3 pha. Do đó, không bao giờ được chủ quan khi làm việc với dây trung tính.
Dây Tiếp Đất (Màu Xanh Lá Sọc Vàng) Là Gì?
Dây tiếp đất, hay dây bảo vệ (PE), là sợi dây an toàn được kết nối trực tiếp từ vỏ kim loại của thiết bị điện xuống hệ thống tiếp đất. Chức năng của nó là dẫn dòng điện rò rỉ xuống đất khi thiết bị bị hỏng cách điện, ngăn ngừa nguy cơ vỏ thiết bị bị nhiễm điện và gây giật cho người dùng.
Đây là “người hùng thầm lặng” của hệ thống điện 3 lõi. Dây tiếp đất chỉ hoạt động khi có sự cố xảy ra. Ví dụ, nếu dây nóng bị chạm vào vỏ kim loại của máy giặt, thay vì làm vỏ máy nhiễm điện và gây giật khi bạn chạm vào, dây tiếp đất sẽ tạo một đường dẫn có trở kháng rất thấp cho dòng điện rò rỉ chạy thẳng xuống đất. Dòng điện tăng đột ngột này sẽ kích hoạt cầu chì hoặc aptomat (bộ ngắt mạch) để ngắt nguồn điện, bảo vệ an toàn cho bạn. Dây tiếp đất màu xanh lá sọc vàng là quy định gần như thống nhất trên toàn cầu.
{width=800 height=448}
So Sánh Với Quy Định Quốc Tế (IEC) và Các Tiêu Chuẩn Khác
Bạn biết không, quy định màu dây điện 3 lõi ở Việt Nam hiện nay tuân thủ khá chặt chẽ theo tiêu chuẩn quốc tế IEC (Ủy ban Kỹ thuật Điện Quốc tế). Điều này mang lại lợi ích lớn trong việc đồng bộ hóa hệ thống điện, đặc biệt là khi sử dụng các thiết bị nhập khẩu hoặc khi làm việc với các chuyên gia nước ngoài.
- Theo tiêu chuẩn IEC 60446 (nay là IEC 60050):
- Dây pha (nóng): Màu nâu, đen, xám (cho hệ thống 3 pha). Với cáp 1 pha 3 lõi, thường dùng màu nâu cho dây nóng.
- Dây trung tính: Màu xanh dương.
- Dây bảo vệ (tiếp đất): Màu xanh lá sọc vàng.
Như bạn thấy, màu sắc theo TCVN và IEC gần như giống hệt nhau đối với cáp 3 lõi 1 pha. Điều này rất thuận tiện!
Tuy nhiên, lịch sử của hệ thống điện ở Việt Nam và trên thế giới có những giai đoạn sử dụng màu sắc khác. Ví dụ, ở Việt Nam trước đây và một số nơi trên thế giới, màu đỏ hoặc vàng có thể được dùng cho dây nóng, màu đen cho dây trung tính. Đây là lý do tại sao khi sửa chữa hệ thống điện cũ, bạn không thể chỉ dựa vào màu sắc mà cần phải kiểm tra lại bằng thiết bị đo.
Ứng Dụng Thực Tế Của Dây Điện 3 Lõi Trong Gia Đình và Công Nghiệp
Dây điện 3 lõi được sử dụng phổ biến cho các thiết bị điện có vỏ bằng kim loại hoặc những thiết bị cần độ an toàn cao, từ các thiết bị gia dụng như tủ lạnh, máy giặt, bình nóng lạnh, lò vi sóng, bếp từ, đến các loại máy móc, thiết bị công nghiệp, dụng cụ điện cầm tay vỏ kim loại.
Sự có mặt của dây tiếp đất (lõi thứ ba màu xanh lá sọc vàng) là lý do chính khiến cáp 3 lõi trở nên cần thiết cho những thiết bị này. Vỏ kim loại có nguy cơ bị nhiễm điện cao hơn nếu cách điện bên trong bị hỏng. Khi vỏ bị nhiễm điện, nó trở thành một bề mặt nguy hiểm chết người nếu không có dây tiếp đất để “giải cứu”.

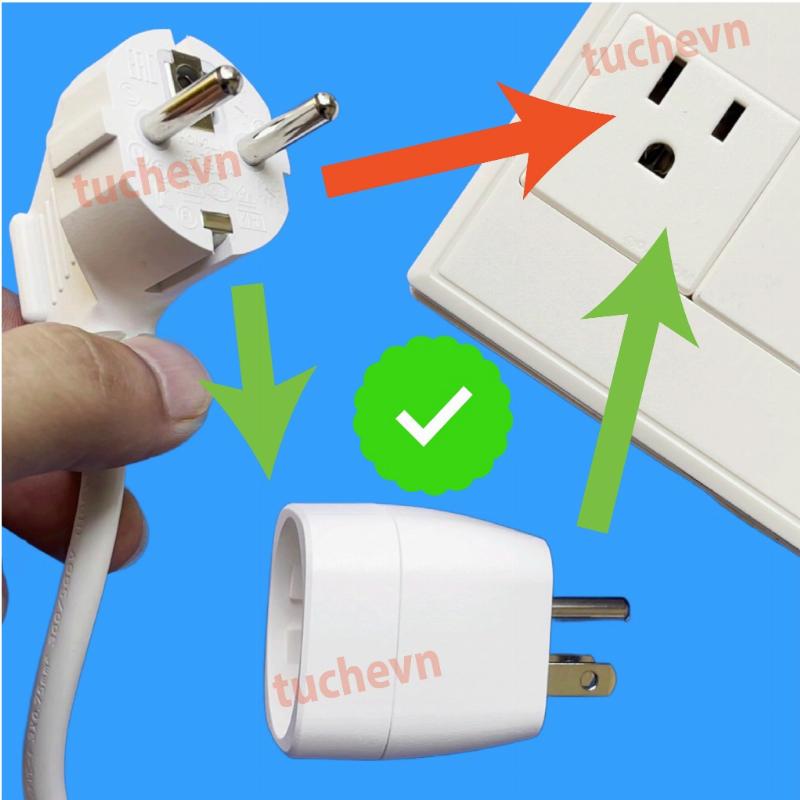

Hãy thử nhìn vào phích cắm của chiếc tủ lạnh nhà bạn mà xem. Rất có thể nó là phích cắm 3 chân! Chân thứ ba (thường là chân dài nhất hoặc có hình dạng khác biệt) chính là chân tiếp đất, kết nối với dây tiếp đất màu xanh lá sọc vàng bên trong cáp. Khi bạn cắm phích này vào ổ cắm 3 lỗ đã được nối đất đúng cách, hệ thống an toàn của bạn đã sẵn sàng hoạt động.
Trong công nghiệp, các loại máy móc lớn, motor, thiết bị hàn cắt… thường có vỏ kim loại và hoạt động trong môi trường khắc nghiệt hơn, nên việc sử dụng dây điện 3 lõi và hệ thống tiếp đất chuẩn mực là điều kiện tiên quyết để bảo vệ công nhân và thiết bị. Việc biết rõ quy định màu dây điện 3 lõi giúp người lắp đặt đảm bảo mọi kết nối đều đúng chức năng, phòng tránh các sự cố đáng tiếc trên diện rộng.
Nguy Hiểm Khi Đấu Sai Màu Dây Điện 3 Lõi Là Gì?
Việc đấu sai màu dây điện 3 lõi có thể dẫn đến những hậu quả cực kỳ nguy hiểm, bao gồm: giật điện gây thương tật hoặc tử vong, chập cháy hệ thống điện, làm hỏng thiết bị điện, và gây khó khăn, nguy hiểm cho những người sửa chữa sau này.
Đấu nhầm dây nóng vào vị trí của dây trung tính hoặc ngược lại có thể làm cho thiết bị không hoạt động hoặc hoạt động sai chức năng. Nhưng nguy hiểm hơn, nếu bạn đấu nhầm dây nóng vào vị trí của dây tiếp đất, và dây tiếp đất lại được nối với vỏ thiết bị, thì khi cắm điện, toàn bộ vỏ thiết bị sẽ mang điện áp của dây nóng! Chỉ cần chạm nhẹ vào là bạn sẽ bị giật. Đây là kịch bản ác mộng và là lý do chính tại sao việc tuân thủ quy định màu dây điện 3 lõi lại quan trọng đến vậy.
Tưởng tượng bạn chạm vào vỏ máy giặt bị nhiễm điện do đấu sai dây. Thay vì dòng điện rò rỉ an toàn xuống đất qua dây tiếp đất, nó sẽ chạy qua cơ thể bạn để xuống đất, gây ra cú giật điện chết người. Đấu sai dây cũng có thể gây ngắn mạch khi bật nguồn, làm nổ cầu chì, nhảy aptomat, hoặc tệ hơn là gây cháy nổ, hỏa hoạn, đặc biệt nếu hệ thống bảo vệ không hoạt động.
Làm Thế Nào Để Kiểm Tra và Xác Định Dây Điện Chuẩn Màu?
Cách đơn giản nhất để kiểm tra và xác định dây điện chuẩn màu là quan sát trực tiếp màu sắc vỏ bọc bên ngoài của từng lõi dây. Tuy nhiên, đối với các hệ thống điện cũ hoặc khi nghi ngờ về màu sắc, cần sử dụng các thiết bị đo điện như bút thử điện hoặc đồng hồ vạn năng để xác định chính xác chức năng của từng dây trước khi thao tác.
Đầu tiên và quan trọng nhất: Luôn ngắt nguồn điện trước khi kiểm tra hoặc thao tác với dây điện. Đây là nguyên tắc vàng không bao giờ được quên!
- Quan sát màu sắc: Mở hộp nối hoặc phích cắm (sau khi đã ngắt điện!) và quan sát màu của 3 sợi dây. So sánh chúng với quy định màu dây điện 3 lõi theo TCVN (nâu/đỏ/vàng cho nóng, xanh dương/đen cho trung tính, xanh lá sọc vàng cho tiếp đất).
- Sử dụng bút thử điện: Sau khi ngắt điện, bạn có thể dùng bút thử điện để kiểm tra lại trước khi chạm vào. Sau khi bật lại nguồn (chỉ bật khi đã kiểm tra an toàn), dùng bút thử điện chạm vào từng đầu dây (chú ý chỉ chạm vào phần vỏ cách điện hoặc đầu kim loại nhỏ). Dây nóng sẽ làm bút thử điện sáng đèn (đối với loại có đèn báo) hoặc kêu (đối với loại có còi).
- Sử dụng đồng hồ vạn năng: Đây là cách chính xác nhất nhưng đòi hỏi kiến thức và kỹ năng sử dụng thiết bị đo. Với đồng hồ vạn năng, bạn có thể đo điện áp giữa các cặp dây (Nóng-Trung tính, Nóng-Tiếp đất, Trung tính-Tiếp đất) để xác định chính xác chức năng của chúng, ngay cả khi màu sắc không chuẩn. Luôn đặt thang đo điện áp xoay chiều phù hợp.
“Trong quá trình làm việc với điện, điều tối kỵ là ‘đoán mò’ hoặc ‘nhìn màu đoán ý’ khi không chắc chắn,” Kỹ Sư Nguyễn Văn An, một chuyên gia với hơn 20 năm kinh nghiệm trong lĩnh vực an toàn điện, chia sẻ. “Màu sắc là dấu hiệu đầu tiên, nhưng với các hệ thống cũ hoặc không rõ nguồn gốc, bắt buộc phải dùng thiết bị đo để xác nhận. Chỉ một giây chủ quan có thể phải trả giá rất đắt.”
{width=800 height=800}
Lịch Sử Thay Đổi Của Quy Định Màu Dây Điện Tại Việt Nam
Giống như nhiều lĩnh vực kỹ thuật khác, quy định về màu sắc dây dẫn điện ở Việt Nam cũng có sự thay đổi qua các thời kỳ để phù hợp với sự phát triển công nghệ và hài hòa với tiêu chuẩn quốc tế.
Trước đây, không có một quy định màu sắc thống nhất và chặt chẽ như bây giờ. Sau đó, để đáp ứng nhu cầu công nghiệp hóa và hội nhập, Việt Nam đã từng bước áp dụng các tiêu chuẩn, trong đó có việc quy định màu sắc dây dẫn. Có thời kỳ, dây nóng trong hệ thống 1 pha có thể là màu đỏ hoặc vàng, dây trung tính là màu đen. Dây tiếp đất thì có thể là màu xanh lá cây đơn thuần hoặc không có lõi riêng biệt trong cáp 2 lõi.
Việc chuyển đổi sang sử dụng màu nâu cho dây nóng và xanh dương cho dây trung tính (theo tiêu chuẩn IEC) là một bước tiến quan trọng nhằm tạo sự đồng bộ và tăng cường an toàn. Sự thay đổi này đôi khi gây bối rối cho những người làm việc với cả hệ thống cũ và mới. Đây là lý do vì sao việc kiểm tra bằng thiết bị đo luôn là cần thiết khi bạn không chắc chắn về lịch sử lắp đặt của hệ thống điện.
Việc nắm vững cả quy định màu cũ và mới, cùng với khả năng sử dụng thiết bị đo, là kỹ năng quan trọng đối với bất kỳ ai làm công việc liên quan đến điện. Nó giúp họ làm việc hiệu quả và an toàn hơn, tránh được những sai sót do nhầm lẫn màu sắc.
Dây Điện 3 Lõi Có Phải Lúc Nào Cũng Có Màu Chuẩn?
Lý tưởng nhất, mọi dây điện 3 lõi được sản xuất và lắp đặt theo đúng tiêu chuẩn hiện hành đều sẽ có màu sắc chuẩn (nâu, xanh dương, xanh lá sọc vàng). Tuy nhiên, trong thực tế, bạn có thể gặp các trường hợp ngoại lệ, đặc biệt là ở các hệ thống điện cũ hoặc do lỗi trong quá trình lắp đặt trước đây.
Đôi khi, vì lý do gì đó (thiếu dây đúng màu, sự nhầm lẫn của người lắp đặt cũ, sử dụng dây không đạt chuẩn…), màu sắc dây điện trong hệ thống thực tế có thể không tuân thủ quy định màu dây điện 3 lõi. Bạn có thể gặp dây nóng màu đỏ, dây trung tính màu đen, hoặc thậm chí là việc sử dụng cáp 2 lõi (chỉ có nóng và nguội) cho các thiết bị cần tiếp đất.
Đây chính là lý do tại sao, như Kỹ Sư Nguyễn Văn An đã nhấn mạnh, bạn không bao giờ được chỉ dựa vào màu sắc, đặc biệt là khi làm việc với hệ thống điện cũ, không rõ nguồn gốc, hoặc khi có bất kỳ nghi ngờ nào. Việc sử dụng bút thử điện hoặc đồng hồ vạn năng để xác định chức năng của từng dây là biện pháp an toàn bắt buộc trong những trường hợp này. Thà mất thêm vài phút kiểm tra còn hơn là đối mặt với nguy hiểm.
Vai Trò Quan Trọng Của Dây Tiếp Đất (Lõi Xanh Lá Sọc Vàng)
Mặc dù cả ba lõi đều quan trọng, nhưng dây tiếp đất (màu xanh lá sọc vàng) thường là lõi bị xem nhẹ nhất hoặc thậm chí bị bỏ qua trong nhiều hệ thống điện dân dụng cũ. Tuy nhiên, vai trò của nó trong việc bảo vệ an toàn là không thể phủ nhận.
Dây tiếp đất giống như một “lối thoát khẩn cấp” cho dòng điện rò rỉ. Khi cách điện của thiết bị bị hỏng (ví dụ: dây nóng bị bong vỏ và chạm vào vỏ kim loại của máy giặt), dòng điện nguy hiểm sẽ không còn cách nào khác ngoài việc chạy qua lớp vỏ này. Nếu không có dây tiếp đất, vỏ máy sẽ nhiễm điện áp cao. Khi bạn chạm vào, cơ thể bạn sẽ trở thành đường dẫn điện xuống đất, gây giật.
Nhưng nếu thiết bị được nối đất đúng cách bằng dây xanh lá sọc vàng, dòng điện rò rỉ sẽ ưu tiên chạy qua dây tiếp đất xuống đất vì đây là đường dẫn có trở kháng (sức cản điện) thấp hơn rất nhiều so với cơ thể người. Dòng điện rò rỉ tăng cao đột ngột này sẽ ngay lập tức làm nhảy aptomat chống giật (ELCB/RCBO) hoặc làm đứt cầu chì, ngắt nguồn điện và loại bỏ nguy hiểm.
Vì vậy, khi bạn thấy một thiết bị có phích cắm 3 chân và cáp 3 lõi, hãy đảm bảo rằng ổ cắm trên tường của bạn cũng là loại 3 lỗ và được nối đất đúng cách. Việc chỉ sử dụng ổ cắm 2 lỗ hoặc cắt bỏ chân thứ ba trên phích cắm là hành động vô hiệu hóa tính năng an toàn quan trọng nhất của thiết bị và vi phạm quy định màu dây điện 3 lõi liên quan đến dây tiếp đất.
Việc đảm bảo an toàn điện không chỉ nằm ở việc tuân thủ quy định màu dây điện 3 lõi khi đấu nối, mà còn ở chất lượng vật liệu. Tương tự như việc tìm hiểu về kim loại w trong các ứng dụng công nghiệp hay điện tử, việc lựa chọn dây dẫn chất lượng cao, có lớp cách điện bền bỉ là yếu tố quan trọng để phòng ngừa các sự cố rò rỉ điện ngay từ đầu.
Lựa Chọn Dây Điện 3 Lõi Chất Lượng Tốt
Không chỉ màu sắc, chất lượng của chính sợi dây điện cũng đóng vai trò then chốt trong an toàn hệ thống. Một sợi dây điện 3 lõi chất lượng tốt cần đảm bảo các yếu tố sau:
- Chất liệu ruột dẫn: Thường là đồng hoặc nhôm tinh khiết. Đồng là lựa chọn tốt nhất vì có độ dẫn điện cao và bền bỉ. Ruột dẫn phải đúng tiết diện (độ dày) theo thông số kỹ thuật để đảm bảo tải được dòng điện định mức mà không bị quá nhiệt.
- Chất liệu cách điện: Lớp vỏ bọc ngoài của từng lõi và vỏ bọc chung phải được làm từ vật liệu cách điện chất lượng cao, bền, chịu nhiệt tốt, chống ẩm, chống cháy lan. Các vật liệu phổ biến là PVC, XLPE…
- Tuân thủ tiêu chuẩn: Dây điện phải được sản xuất theo các tiêu chuẩn quốc gia (TCVN) hoặc quốc tế, có đầy đủ nhãn mác, thông tin về nhà sản xuất, loại dây, tiết diện, điện áp chịu đựng.
- Màu sắc chuẩn: Lớp vỏ cách điện của từng lõi phải có màu sắc đúng theo quy định màu dây điện 3 lõi hiện hành (nâu, xanh dương, xanh lá sọc vàng).
Việc sử dụng dây điện kém chất lượng, không đủ tiết diện, hoặc cách điện kém có thể dẫn đến quá tải, nóng chảy vỏ bọc, chập điện, rò rỉ điện, gây nguy hiểm cháy nổ và giật điện, bất kể bạn có đấu nối đúng màu hay không. Đừng tiếc tiền đầu tư vào dây điện chất lượng tốt cho ngôi nhà hoặc công trình của mình.
Quy Trình Đấu Nối Cơ Bản Dây Điện 3 Lõi (Tham Khảo – Cần Chuyên Gia)
Lưu ý quan trọng: Các bước dưới đây chỉ mang tính chất tham khảo để bạn hiểu rõ hơn về quá trình áp dụng quy định màu dây điện 3 lõi. Việc đấu nối hệ thống điện đòi hỏi kiến thức chuyên môn và kinh nghiệm. Luôn luôn khuyến khích thuê thợ điện có chuyên môn và được cấp phép để thực hiện các công việc đấu nối, sửa chữa điện nhằm đảm bảo an toàn tuyệt đối.
- Ngắt toàn bộ nguồn điện: Tìm đúng cầu dao hoặc aptomat cấp điện cho khu vực làm việc và ngắt nó. Sử dụng bút thử điện hoặc đồng hồ vạn năng để xác nhận chắc chắn rằng không còn điện tại điểm đấu nối.
- Chuẩn bị dây: Bóc lớp vỏ bọc ngoài của cáp điện 3 lõi một đoạn vừa đủ. Cẩn thận không làm hỏng lớp cách điện của từng lõi bên trong. Sau đó, tuốt lớp cách điện ở đầu mỗi lõi một đoạn khoảng 1-1.5 cm để lộ phần ruột dẫn.
- Xác định điểm đấu nối: Trên thiết bị điện, phích cắm, ổ cắm, hoặc trong hộp nối, xác định các điểm đấu nối tương ứng với ký hiệu L (Live/Pha/Nóng), N (Neutral/Trung tính/Nguội), và PE (Protective Earth/Tiếp đất). Các ký hiệu này thường được in hoặc dập nổi gần các chân đấu nối.
- Đấu nối theo màu:
- Nối dây màu nâu (hoặc đỏ/vàng nếu là hệ thống cũ) vào điểm có ký hiệu L.
- Nối dây màu xanh dương (hoặc đen nếu là hệ thống cũ) vào điểm có ký hiệu N.
- Nối dây màu xanh lá sọc vàng vào điểm có ký hiệu PE (thường là chân tiếp đất trên phích cắm 3 chân, hoặc điểm đấu nối có ký hiệu đặc biệt trong hộp nối/thiết bị).
- Siết chặt các mối nối: Đảm bảo các mối nối được siết chặt bằng ốc vít hoặc kẹp chuyên dụng để tránh lỏng lẻo gây chập chờn, phát nhiệt, hoặc tuột dây.
- Kiểm tra lại: Quan sát lại toàn bộ các mối nối để đảm bảo màu dây tương ứng với ký hiệu trên thiết bị/ổ cắm/phích cắm.
- Bật lại nguồn điện: Sau khi đã chắc chắn mọi thứ đều đúng và an toàn, bạn có thể bật lại nguồn điện.
- Kiểm tra thiết bị: Vận hành thử thiết bị để kiểm tra xem nó có hoạt động bình thường không.
Quá trình này nghe có vẻ đơn giản, nhưng chỉ một sai sót nhỏ trong việc xác định dây hoặc đấu nối lỏng lẻo cũng có thể gây ra hậu quả nghiêm trọng. Đó là lý do tại sao kinh nghiệm và chuyên môn của thợ điện là vô cùng quan trọng. Họ được đào tạo để nhận biết các tình huống phức tạp, sử dụng dụng cụ chuyên dụng và tuân thủ nghiêm ngặt các quy tắc an toàn.
Một khía cạnh khác liên quan đến an toàn điện mà đôi khi chúng ta ít để ý là hiện tượng quá nhiệt. Việc đấu nối không chuẩn, dây dẫn không đúng tiết diện, hoặc các sự cố như ngắn mạch có thể làm tăng [điện trở nhiệt là gì] và gây phát nhiệt nguy hiểm. Hệ thống điện được đấu nối đúng quy định màu dây điện 3 lõi và sử dụng vật tư chất lượng sẽ giảm thiểu đáng kể rủi ro này.
Những Điều Cần Tránh Khi Làm Việc Với Dây Điện 3 Lõi
Để đảm bảo an toàn tối đa, hãy ghi nhớ những điều cần tránh sau đây khi làm việc với dây điện 3 lõi và hệ thống điện nói chung:
- Không bao giờ làm việc với điện khi nguồn điện chưa được ngắt hoàn toàn. Kiểm tra bằng bút thử điện là bước bắt buộc.
- Không dựa hoàn toàn vào màu sắc dây điện, đặc biệt với hệ thống cũ hoặc khi không chắc chắn. Luôn kiểm tra lại bằng thiết bị đo.
- Không sử dụng cáp 2 lõi cho các thiết bị có vỏ kim loại cần dây tiếp đất. Đừng vì tiết kiệm mà đánh đổi sự an toàn của bản thân và gia đình.
- Không cắt bỏ hoặc vô hiệu hóa chân tiếp đất trên phích cắm 3 chân. Việc này làm mất đi lớp bảo vệ quan trọng nhất.
- Không đấu nối lỏng lẻo. Các mối nối cần phải chặt và chắc chắn.
- Không sử dụng dây điện bị hỏng lớp cách điện, bị chuột cắn, hoặc quá cũ, xuống cấp.
- Không tự ý sửa chữa các thiết bị điện phức tạp hoặc hệ thống điện chính trong nhà nếu bạn không có chuyên môn. Hãy gọi thợ điện.
- Không để trẻ em hoặc người không có kiến thức về điện tiếp xúc hoặc chơi đùa gần khu vực đấu nối/sửa chữa điện.
- Không sử dụng nước để dập tắt đám cháy điện. Hãy dùng bình chữa cháy phù hợp (loại C) hoặc cát.
Việc tuân thủ quy định màu dây điện 3 lõi chỉ là một phần của bức tranh an toàn điện tổng thể. Cần kết hợp với các biện pháp an toàn khác như sử dụng aptomat chống giật, kiểm tra định kỳ hệ thống điện, và luôn cẩn trọng khi làm việc với điện áp.
Trong quá trình hoàn thiện các chi tiết kim loại cho công trình, đôi khi chúng ta cũng gặp những kỹ thuật như [mạ pvd là gì] để tăng độ bền và thẩm mỹ. Tuy nhiên, đối với hệ thống điện, sự ưu tiên hàng đầu luôn là tính năng an toàn và độ tin cậy của vật liệu cách điện và ruột dẫn.
Khi xây dựng hoặc cải tạo nhà cửa, việc lựa chọn vật liệu không chỉ dừng lại ở hệ thống điện. Ngay cả các chi tiết nhỏ như lớp hoàn thiện cho cửa ra vào hay cửa sổ cũng cần được cân nhắc kỹ lưỡng. Nếu bạn quan tâm đến các kỹ thuật xử lý bề mặt vật liệu, có thể tìm hiểu thêm về [mạ pvd là gì]. Còn khi bạn lên kế hoạch cho ngôi nhà mơ ước, việc tìm hiểu về [các kiểu cửa sổ đẹp] cũng là một phần quan trọng, vừa thẩm mỹ vừa đảm bảo an ninh, giống như việc bạn đang tìm hiểu về an toàn của quy định màu dây điện 3 lõi cho hệ thống điện vậy.
{width=800 height=419}
Tích Hợp Dây Điện 3 Lõi Vào Hệ Thống Điện Thông Minh và An Ninh
Trong kỷ nguyên công nghệ 4.0, hệ thống điện trong nhà không chỉ đơn thuần là cung cấp năng lượng. Nó đang dần được tích hợp với các giải pháp nhà thông minh và an ninh. Từ hệ thống chiếu sáng tự động, rèm cửa thông minh, đến camera an ninh, khóa cửa điện tử, tất cả đều cần nguồn điện ổn định và an toàn.
Việc lắp đặt hệ thống điện theo đúng quy định màu dây điện 3 lõi và các tiêu chuẩn an toàn khác là nền tảng vững chắc cho việc triển khai các thiết bị thông minh và an ninh này. Khi hệ thống dây dẫn chuẩn mực, việc kết nối các bộ điều khiển, cảm biến, hoặc camera trở nên dễ dàng và an toàn hơn rất nhiều. Ngược lại, một hệ thống điện cũ kỹ, đấu nối sai quy cách sẽ là rào cản lớn, thậm chí là nguy cơ gây hỏng thiết bị thông minh đắt tiền hoặc gây mất an toàn cháy nổ.
Ví dụ, khi lắp đặt camera an ninh ngoài trời, bạn cần đảm bảo nguồn điện cấp cho camera (nếu là loại có dây) được bảo vệ đầy đủ, bao gồm cả dây tiếp đất nếu vỏ camera bằng kim loại. Việc sử dụng cáp 3 lõi đúng màu và đấu nối chuẩn mực là bước đi cần thiết để hệ thống an ninh của bạn hoạt động hiệu quả và an toàn trong mọi điều kiện thời tiết.
Các giải pháp an ninh hiện đại của Maxsys cũng phụ thuộc vào một hạ tầng điện đáng tin cậy. Từ các hệ thống báo động chống trộm, camera giám sát thông minh, đến kiểm soát ra vào, tất cả đều cần nguồn năng lượng ổn định. Việc hệ thống dây điện được lắp đặt chuyên nghiệp, tuân thủ các tiêu chuẩn như quy định màu dây điện 3 lõi, không chỉ đảm bảo an toàn cho người dùng mà còn nâng cao độ tin cậy và hiệu suất hoạt động của toàn bộ hệ thống an ninh.
Tổng Kết Lại Về Quy Định Màu Dây Điện 3 Lõi
Qua bài viết này, chúng ta đã cùng nhau tìm hiểu khá chi tiết về quy định màu dây điện 3 lõi theo tiêu chuẩn Việt Nam và quốc tế. Chúng ta đã biết:
- Màu nâu (hoặc đỏ/vàng cũ): Dây nóng (Pha, L), luôn mang điện và cực kỳ nguy hiểm.
- Màu xanh dương (hoặc đen cũ): Dây trung tính (Nguội, N), tạo mạch kín với dây nóng. Tuy ít nguy hiểm hơn nhưng vẫn cần cẩn trọng.
- Màu xanh lá sọc vàng: Dây tiếp đất (Bảo vệ, PE), “người hùng” chống giật điện khi có sự cố.
Việc tuân thủ quy định màu dây điện 3 lõi không chỉ là quy tắc kỹ thuật mà là nền tảng cốt lõi của an toàn điện. Nó giúp đơn giản hóa việc lắp đặt, sửa chữa, bảo trì, và quan trọng nhất là bảo vệ tính mạng và tài sản của chúng ta.
Đừng bao giờ chủ quan khi làm việc với điện. Hãy luôn ngắt nguồn điện trước khi thao tác, kiểm tra kỹ lưỡng bằng thiết bị đo, và nếu không tự tin, hãy nhờ đến sự giúp đỡ của thợ điện chuyên nghiệp. Đầu tư vào dây điện chất lượng tốt và hệ thống tiếp đất chuẩn mực là khoản đầu tư khôn ngoan cho sự an toàn lâu dài.
Hy vọng rằng, những thông tin về quy định màu dây điện 3 lõi trong bài viết này đã giúp bạn hiểu rõ hơn và ý thức được tầm quan trọng của nó. An toàn điện là trên hết! Hãy áp dụng những kiến thức này vào thực tế và chia sẻ nó với những người xung quanh bạn để cùng nhau xây dựng một môi trường sống và làm việc an toàn hơn. Cảm ơn bạn đã dành thời gian đọc bài viết này!
