Điện áp dây của mạch điện ba pha là gì? Khái niệm cốt lõi bạn cần nắm vững

Chào bạn, nếu bạn đang tìm hiểu về điện ba pha hoặc đang làm việc với các hệ thống điện công nghiệp, thương mại, chắc chắn bạn đã từng nghe đến cụm từ “điện áp Dây Của Mạch điện Ba Pha Là“. Thoạt nghe có vẻ hơi kỹ thuật và phức tạp đúng không? Nhưng thực ra, việc hiểu rõ khái niệm này cực kỳ quan trọng, không chỉ giúp bạn nắm vững kiến thức nền tảng về điện mà còn đảm bảo an toàn và hiệu quả khi làm việc với hệ thống điện ba pha mạnh mẽ.

Trong bài viết này, chúng ta sẽ cùng nhau “giải mã” điện áp dây của mạch điện ba pha là gì một cách chi tiết nhất, từ những điều cơ bản nhất đến những ứng dụng thực tế, và cả những lưu ý quan trọng về an toàn. Hãy cùng Maxsys bắt đầu hành trình khám phá này nhé!

Mạch điện ba pha là gì? Tại sao lại cần đến nó?

Bạn biết không, hầu hết điện chúng ta sử dụng hàng ngày trong gia đình là điện một pha. Đơn giản là có một dây “nóng” (hoặc “pha”) và một dây “nguội” (trung tính), tạo ra dòng điện xoay chiều hình sin đơn lẻ.

Thế nhưng, khi cần cung cấp năng lượng cho các thiết bị công suất lớn hơn, những nơi tiêu thụ nhiều điện như nhà máy, xưởng sản xuất, tòa nhà văn phòng lớn, hoặc thậm chí là các hệ thống thang máy hiện đại, điện một pha dường như không đủ sức gánh vác. Đó là lúc chúng ta cần đến “người anh em” mạnh mẽ hơn: mạch điện ba pha.

Mạch điện ba pha là gì?

Mạch điện ba pha là hệ thống bao gồm ba dòng điện xoay chiều hình sin có cùng tần số và biên độ, nhưng lại lệch pha nhau một góc 120 độ (hoặc 2π/3 radian).

Tưởng tượng nhé, thay vì chỉ có một “làn sóng” điện duy nhất như điện một pha, điện ba pha có ba “làn sóng” dịch chuyển so le nhau. Điều này tạo ra một dòng năng lượng liên tục và ổn định hơn nhiều so với điện một pha vốn có những khoảng “ngừng” nhỏ khi dòng điện đổi chiều. Chính nhờ sự ổn định này mà điện ba pha cực kỳ hiệu quả trong việc vận hành các loại động cơ điện, máy móc công nghiệp và các thiết bị yêu cầu công suất lớn. Để hiểu rõ hơn về cách đấu nối các loại dây trong hệ thống điện ba pha, bạn có thể tham khảo thêm về [quy định màu dây điện 3 lõi] (http://maxsyssecurity.com/quy-dinh-mau-day-dien-3-loi.html).

Điện áp dây và Điện áp pha: Hai khái niệm khác nhau như thế nào?

Đây chính là mấu chốt của vấn đề mà chúng ta đang tìm hiểu. Trong mạch điện ba pha, có hai loại điện áp chính mà bạn cần phân biệt rõ ràng: Điện áp pha và điện áp dây của mạch điện ba pha là gì.

Điện áp pha (Phase Voltage – Up):

Đây là điện áp đo giữa một dây “nóng” (dây pha bất kỳ, ký hiệu là L1, L2, hoặc L3) và dây trung tính (dây nguội, ký hiệu là N).
Tưởng tượng bạn đang đứng ở nhà máy điện và đo điện áp “riêng” của từng “làn sóng” điện so với điểm tham chiếu chung (dây trung tính).

Điện áp dây (Line Voltage – Ud):

Đây chính là khái niệm trung tâm của bài viết này! Điện áp dây của mạch điện ba pha là điện áp đo giữa hai dây “nóng” bất kỳ (ví dụ: giữa L1 và L2, L2 và L3, hoặc L3 và L1).
Lần này, bạn không đo điện áp của từng pha so với dây nguội nữa, mà đo hiệu điện thế giữa hai “làn sóng” pha khác nhau.

Đơn giản mà nói, điện áp pha là điện áp “riêng” của mỗi pha so với dây nguội, còn điện áp dây là điện áp “chung” giữa hai pha bất kỳ. Sự khác biệt này là nguồn gốc của các giá trị điện áp khác nhau mà bạn thường thấy trong các hệ thống ba pha.

Công thức Tính Điện áp dây của Mạch điện Ba pha

Bây giờ đến phần hơi “lý thuyết” một chút, nhưng đừng lo, chúng ta sẽ đi từ từ và dùng các ví dụ dễ hiểu. Mối quan hệ giữa điện áp dây và điện áp pha trong mạch điện ba pha phụ thuộc vào cách các tải (thiết bị tiêu thụ điện) hoặc nguồn (máy phát, biến áp) được đấu nối. Có hai cách đấu nối phổ biến: hình Sao (Star hoặc Wye, ký hiệu là Y) và hình Tam giác (Delta hoặc Mesh, ký hiệu là Δ).

Short answer: Công thức tính điện áp dây của mạch điện ba pha là dựa trên mối quan hệ với điện áp pha, phổ biến nhất là Ud = Up * √3 trong đấu nối hình Sao, và Ud = Up trong đấu nối hình Tam giác.

Hãy xem xét từng loại đấu nối:

1. Đấu nối hình Sao (Y):

Trong cách đấu nối này, ba đầu cuối của tải (hoặc nguồn) được nối chung lại với nhau tại một điểm gọi là điểm trung tính (neutral point). Ba đầu còn lại được nối ra ba dây pha (L1, L2, L3). Dây trung tính (N) thường được kéo ra từ điểm chung này.
Ở Việt Nam, hệ thống điện lưới phân phối hạ thế thường dùng đấu nối hình Sao có dây trung tính.
Mối quan hệ giữa điện áp dây và điện áp pha trong đấu nối hình Sao là:
Ud = Up * √3 (căn bậc hai của 3, xấp xỉ 1.732)
Ví dụ: Nếu điện áp pha (Up) của lưới điện là 220V (đo giữa dây pha và dây nguội), thì điện áp dây của mạch điện ba pha là Ud = 220V * √3 ≈ 380V (đo giữa hai dây pha bất kỳ). Đây chính là hệ thống 380V/220V rất phổ biến ở nước ta.

2. Đấu nối hình Tam giác (Δ):

Trong cách đấu nối này, ba phần tử của tải (hoặc nguồn) được nối nối tiếp với nhau tạo thành một hình tam giác kín. Ba điểm nối giữa các phần tử này là ba đầu ra của các dây pha (L1, L2, L3). Không có dây trung tính trong hệ thống đấu nối Tam giác “thuần túy”.
Đấu nối Tam giác thường dùng cho các động cơ điện hoặc các tải ba pha không cần dây trung tính.
Mối quan hệ giữa điện áp dây và điện áp pha trong đấu nối Tam giác là:
Ud = Up
Ví dụ: Nếu tải được đấu nối Tam giác và yêu cầu điện áp hoạt động trên mỗi phần tử là 220V (điện áp pha Up), thì điện áp dây của mạch điện ba pha là Ud = 220V (đo giữa hai dây pha bất kỳ). Điều này có nghĩa là bạn cần cấp nguồn ba pha có điện áp dây là 220V cho hệ thống này.

Sự khác biệt trong mối quan hệ giữa Ud và Up chính là do cách đấu nối và sự lệch pha 120 độ giữa các điện áp pha. Khi đo điện áp giữa hai dây pha, bạn đang đo hiệu điện thế giữa hai “làn sóng” điện áp lệch nhau 120 độ, và phép tính vector cho thấy kết quả là giá trị điện áp pha nhân với căn bậc hai của 3 trong trường hợp đấu Sao có dây trung tính.

Tại sao lại có hệ số căn bậc hai của 3 (√3)?

Short answer: Hệ số căn bậc hai của 3 (√3) xuất hiện do sự lệch pha 120 độ giữa ba điện áp pha trong hệ thống ba pha khi tính toán hiệu điện thế giữa hai pha bất kỳ bằng phương pháp cộng vector.

Như đã nói ở trên, ba điện áp pha trong hệ thống ba pha lệch nhau 120 độ. Khi bạn đo điện áp giữa hai dây pha (tức là điện áp dây), bạn đang đo hiệu điện thế giữa hai điện áp pha này. Điện áp là một đại lượng vector, có cả độ lớn và hướng (thể hiện qua góc pha). Để tìm hiệu điện thế giữa hai điện áp pha (ví dụ U_L1L2), bạn thực hiện phép trừ vector: U_L1L2 = U_L1 – U_L2.

Do U_L1 và U_L2 có cùng biên độ (bằng Up) nhưng lệch pha nhau 120 độ, phép trừ vector này (tương đương với cộng vector U_L1 với vector -U_L2) sẽ cho ra một vector mới có độ lớn lớn hơn. Cụ thể, khi tính toán bằng lượng giác trên giản đồ vector, độ lớn của vector hiệu điện thế này (điện áp dây Ud) sẽ bằng độ lớn của điện áp pha (Up) nhân với √3.

Điều này nghe có vẻ phức tạp nếu bạn không quen với vector, nhưng hãy chấp nhận rằng đó là kết quả của “quy tắc hình bình hành” (hoặc hình thoi trong trường hợp này do hai vector thành phần có cùng độ lớn) khi cộng/trừ hai vector lệch nhau 120 độ. Mấu chốt là góc lệch pha 120 độ là nguyên nhân trực tiếp tạo ra hệ số √3 này.

Các Giá trị Điện áp Dây của Mạch điện Ba pha Phổ biến tại Việt Nam

Short answer: Tại Việt Nam, các giá trị điện áp dây của mạch điện ba pha là phổ biến nhất thường là 380V và 220V, tùy thuộc vào cấp điện áp của lưới và cách đấu nối của hệ thống hoặc thiết bị.

Ở nước ta, hệ thống truyền tải và phân phối điện ba pha hạ thế phổ biến nhất là 380V/220V. Điều này có nghĩa là:

Điện áp dây (Ud) đo giữa hai dây pha bất kỳ là 380V.
Điện áp pha (Up) đo giữa một dây pha và dây trung tính là 220V (do 380V ≈ 220V * √3, đây là hệ thống đấu nối hình Sao có dây trung tính).

Hệ thống này cho phép cả hai loại sử dụng:

Thiết bị ba pha công nghiệp, động cơ lớn thường hoạt động với điện áp dây 380V.
Thiết bị một pha dân dụng (như bóng đèn, quạt, tivi) thường hoạt động với điện áp pha 220V, lấy nguồn từ một dây pha và dây trung tính.

Ngoài ra, trong một số hệ thống cũ hoặc ở các cấp điện áp khác, bạn cũng có thể gặp các giá trị khác như:

220V: Đây là điện áp dây của hệ thống ba pha 220V đấu nối hình Tam giác. Trong hệ thống này, điện áp pha cũng là 220V. Hệ thống này ít phổ biến hơn trong lưới phân phối công cộng mới hiện nay nhưng vẫn có thể gặp ở một số nơi hoặc trong các hệ thống nội bộ.
6kV, 10kV, 22kV, 35kV, 110kV, 220kV, 500kV…: Đây là các cấp điện áp trung và cao thế dùng cho truyền tải và phân phối điện trên quy mô lớn. Ở các cấp này, điện áp cũng là ba pha và giá trị được nói đến thường là điện áp dây (ví dụ, lưới 22kV có điện áp dây là 22kV). Các cấp điện áp này thường được giảm xuống cấp hạ thế 380V/220V qua các trạm biến áp trước khi đến người tiêu dùng.

Việc nhận biết đúng giá trị điện áp dây của mạch điện ba pha là bao nhiêu ở từng địa điểm cụ thể là bước đầu tiên và quan trọng nhất khi làm việc với hệ thống điện này. Nó ảnh hưởng trực tiếp đến việc lựa chọn thiết bị, tính toán công suất và đảm bảo an toàn. Liên quan đến các quy định về an toàn và kỹ thuật trong các công trình công nghiệp, việc nắm vững các tiêu chuẩn như [hàn áp lực] (http://maxsyssecurity.com/han-ap-luc.html) cũng cho thấy mức độ cẩn trọng cần thiết khi xử lý các hệ thống phức tạp, tương tự như điện ba pha.

Tầm quan trọng của việc hiểu rõ Điện áp Dây trong An ninh và Công nghệ

Bạn có thể thắc mắc, tại sao một công ty về an ninh công nghệ như Maxsys lại chia sẻ sâu về chủ đề kỹ thuật điện này? Đơn giản thôi, các hệ thống an ninh hiện đại, từ camera giám sát thông minh, hệ thống kiểm soát ra vào phức tạp, trung tâm dữ liệu cho đến các hệ thống điều khiển tự động, đều phụ thuộc rất nhiều vào nguồn điện ổn định và phù hợp. Hiểu rõ về điện áp dây của mạch điện ba pha là gì và các đặc tính của nó là nền tảng để chúng ta xây dựng và vận hành những hệ thống này một cách hiệu quả và tin cậy.

Short answer: Hiểu rõ điện áp dây của mạch điện ba pha là yếu tố then chốt để đảm bảo khả năng tương thích của thiết bị, hiệu suất hoạt động, độ bền và an toàn cho các hệ thống công nghệ và an ninh công suất lớn.

Hãy xem xét một vài khía cạnh:

Chọn thiết bị phù hợp: Các thiết bị công nghiệp, máy chủ, hệ thống làm mát cho trung tâm dữ liệu, hay thậm chí là các đầu ghi hình (NVR) công suất lớn, thường được thiết kế để hoạt động với nguồn điện ba pha 380V hoặc 220V. Nếu bạn không nắm rõ điện áp dây của nguồn cấp, bạn có thể chọn sai thiết bị, dẫn đến hỏng hóc, hoạt động không ổn định hoặc thậm chí là cháy nổ.
Tính toán hệ thống nguồn dự phòng: Các hệ thống an ninh quan trọng, đặc biệt là trong các cơ sở hạ tầng trọng yếu, luôn cần nguồn dự phòng như UPS (Bộ lưu điện) hoặc máy phát điện. Kích thước và loại UPS/máy phát cần phải tương thích với tải ba pha và điện áp dây cụ thể của hệ thống. Việc tính toán sai có thể khiến nguồn dự phòng không đủ khả năng gánh tải hoặc không tương thích về điện áp.
Đảm bảo hiệu suất và độ bền: Hoạt động ở điện áp không phù hợp (quá cao hoặc quá thấp so với định mức) có thể làm giảm hiệu suất hoạt động của thiết bị, gây nóng quá mức và giảm tuổi thọ.
An toàn điện: Làm việc với điện áp dây 380V hoặc 220V (giữa hai pha) nguy hiểm hơn nhiều so với điện áp pha 220V (giữa pha và nguội) hoặc 110V (ở một số nước). Hiểu rõ sự khác biệt giúp nhân viên kỹ thuật tuân thủ đúng quy trình an toàn, sử dụng thiết bị bảo hộ cá nhân (PPE) phù hợp và tránh những tai nạn đáng tiếc.

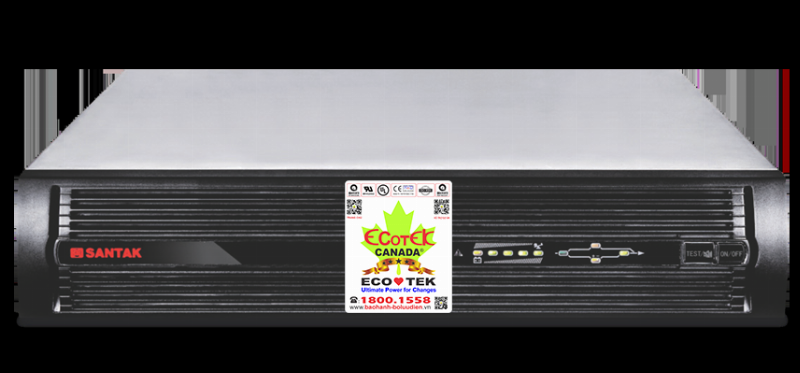

Hệ thống điện cung cấp nguồn cho thiết bị an ninh và máy chủ

Điện áp dây ảnh hưởng đến các thiết bị an ninh như thế nào?

Short answer: Điện áp dây cung cấp năng lượng cho các thành phần công suất lớn trong hệ thống an ninh như máy chủ, thiết bị lưu trữ, hệ thống làm mát, và đảm bảo chúng hoạt động ổn định trong môi trường điện áp phù hợp.

Lấy ví dụ về một trung tâm dữ liệu nhỏ phục vụ cho hệ thống giám sát của một khu công nghiệp. Tại đây, có rất nhiều máy chủ, thiết bị lưu trữ (SAN/NAS), thiết bị mạng, và hệ thống làm mát cần nguồn điện liên tục và ổn định. Các thiết bị này thường được thiết kế để hoạt động với nguồn ba pha 380V để tối ưu hiệu suất và hiệu quả sử dụng năng lượng.

Nếu nguồn cấp không đảm bảo điện áp dây của mạch điện ba pha là 380V đúng theo yêu cầu (ví dụ sụt áp hoặc tăng áp đột ngột), nó có thể gây ra:

Khởi động lại hoặc tắt đột ngột: Đặc biệt là các máy chủ nhạy cảm với biến động điện áp.
Hỏng hóc phần cứng: Điện áp quá cao có thể làm cháy các linh kiện điện tử.
Giảm tuổi thọ thiết bị: Hoạt động liên tục ở điện áp không lý tưởng sẽ bào mòn linh kiện nhanh hơn.
Lỗi ghi hình hoặc truy cập: Hệ thống giám sát bị gián đoạn nguồn điện có thể dẫn đến mất mát dữ liệu quan trọng.

Do đó, việc đảm bảo nguồn điện ba pha với điện áp dây chính xác và ổn định là cực kỳ quan trọng đối với độ tin cậy của toàn bộ hệ thống an ninh và công nghệ. Việc này thường bao gồm cả việc sử dụng các thiết bị ổn áp, biến áp cách ly hoặc UPS chuyên dụng cho tải ba pha.

An toàn Điện khi Làm việc với Mạch điện Ba pha

Nói về điện ba pha mà không nhắc đến an toàn thì thật là thiếu sót. Điện áp dây của mạch điện ba pha là 380V hay 220V đều là những mức điện áp có thể gây nguy hiểm chết người nếu không được xử lý đúng cách.

Short answer: Làm việc với mạch điện ba pha đòi hỏi sự cẩn trọng cao độ do mức điện áp cao hơn và rủi ro điện giật, hồ quang điện; luôn tuân thủ quy trình an toàn nghiêm ngặt.

Các rủi ro chính khi làm việc với điện ba pha bao gồm:

Điện giật: Tiếp xúc trực tiếp với dây pha hoặc giữa hai dây pha khi có điện có thể gây giật mạnh, bỏng nặng hoặc tử vong. Điện áp dây cao hơn (ví dụ 380V) tạo ra dòng điện đi qua cơ thể lớn hơn và nguy hiểm hơn đáng kể so với điện áp pha 220V.
Hồ quang điện (Arc Flash): Khi có sự cố ngắn mạch hoặc tiếp xúc không mong muốn giữa các pha, dòng điện cực lớn sẽ phóng qua không khí tạo thành hồ quang điện. Nhiệt độ của hồ quang có thể lên đến hàng nghìn độ C, gây bỏng nặng, cháy nổ và phát ra sóng xung kích nguy hiểm.
Cháy nổ: Dây dẫn hoặc thiết bị quá tải, đấu nối sai hoặc không được bảo vệ đúng cách có thể gây phát nhiệt, chập điện dẫn đến cháy.

Để đảm bảo an toàn khi làm việc với mạch điện ba pha, bạn PHẢI tuân thủ các nguyên tắc sau:

Luôn giả định mạch có điện: Không bao giờ tin rằng mạch điện đã ngắt trừ khi bạn tự mình xác minh bằng thiết bị đo chuyên dụng sau khi đã thực hiện các biện pháp cách ly an toàn (khóa, biển báo).
Ngắt điện hoàn toàn: Thực hiện quy trình LOTO (Lockout/Tagout) – cô lập nguồn điện, khóa lại và treo biển báo để ngăn người khác đóng điện trở lại trong khi bạn đang làm việc.
Sử dụng thiết bị bảo hộ cá nhân (PPE): Bao gồm găng tay cách điện, kính bảo hộ, quần áo chống cháy, mũ cách điện và giày cách điện, phù hợp với cấp điện áp đang làm việc.
Sử dụng dụng cụ cách điện: Kìm, tuốc nơ vít, bút thử điện… phải có tay cầm cách điện và được kiểm tra định kỳ.
Đo kiểm tra: Luôn sử dụng đồng hồ đo điện (multimeter, voltmeter) có chức năng và thang đo phù hợp để xác nhận không còn điện áp trước khi chạm vào dây dẫn hoặc thiết bị. Kiểm tra cả điện áp dây và điện áp pha.
Làm việc theo quy trình: Tuân thủ nghiêm ngặt các quy định, tiêu chuẩn an toàn điện hiện hành (ví dụ: các tiêu chuẩn của EVN, TCVN về an toàn điện).
Tuyệt đối không làm việc một mình: Luôn có người giám sát hoặc đồng nghiệp có chuyên môn ở gần khi làm việc với điện ba pha.
Đào tạo và chuyên môn: Chỉ những người đã được đào tạo bài bản về an toàn điện và có chuyên môn về mạch điện ba pha mới được phép thực hiện công việc.

Sự cẩn trọng không bao giờ là thừa khi làm việc với điện, đặc biệt là với mức điện áp dây của mạch điện ba pha là 380V. Hãy coi trọng từng bước trong quy trình an toàn. Việc tuân thủ các quy định kỹ thuật, ví dụ như đọc hiểu [bảng tên bản vẽ kỹ thuật] (http://maxsyssecurity.com/bang-ten-ban-ve-ky-thuat.html) của hệ thống điện, cũng là một phần không thể thiếu để đảm bảo bạn có đầy đủ thông tin trước khi bắt tay vào công việc.

Chuyên gia nói gì về An toàn Điện Ba pha?

Kỹ sư Nguyễn Văn Bình, một chuyên gia có kinh nghiệm lâu năm trong lĩnh vực điện công nghiệp, chia sẻ: “An toàn điện ba pha không phải là vấn đề có thể lơ là. Mức năng lượng tích trữ và khả năng gây nguy hiểm là rất lớn. Luôn luôn, tôi nhấn mạnh là LUÔN LUÔN, phải kiểm tra điện áp bằng thiết bị đo tin cậy trước khi thực hiện bất kỳ thao tác nào. Đừng bao giờ dựa vào cảm giác hay sự chủ quan. Đầu tư vào thiết bị bảo hộ chất lượng và đào tạo bài bản cho nhân viên kỹ thuật là khoản đầu tư không bao giờ lỗ.”

Những Lầm tưởng Thường gặp về Điện áp Dây của Mạch điện Ba pha

Khi mới bắt đầu tìm hiểu về điện ba pha, không ít người mắc phải một vài lầm tưởng phổ biến. Việc làm rõ những lầm tưởng này giúp chúng ta có cái nhìn chính xác hơn về điện áp dây của mạch điện ba pha là gì và cách nó hoạt động.

Short answer: Các lầm tưởng thường gặp bao gồm nhầm lẫn giữa điện áp dây và điện áp pha, cho rằng điện ba pha chỉ dành cho công nghiệp nặng, hoặc hiểu sai về khả năng tương thích thiết bị.

Dưới đây là một số lầm tưởng thường thấy:

*Lầm tưởng 1: Điện áp dây bằng điện áp pha nhân ba (Ud = 3 Up).**
- Sự thật: Như chúng ta đã tìm hiểu, mối quan hệ đúng trong hệ thống đấu Sao là Ud = Up * √3 (khoảng 1.732), không phải nhân ba. Lầm tưởng này xuất phát từ việc nghĩ đơn giản là “ba pha” thì điện áp phải gấp ba lần điện áp “một pha” (Up). Tuy nhiên, đây là phép tính vector, không phải phép cộng đại số đơn giản.
Lầm tưởng 2: Mạch điện ba pha chỉ có điện áp 380V.
- Sự thật: 380V là giá trị điện áp dây phổ biến nhất ở cấp hạ thế tại Việt Nam. Nhưng như đã đề cập, cũng có hệ thống ba pha 220V (đấu Tam giác), và các cấp điện áp trung/cao thế cao hơn rất nhiều (6kV, 10kV, 22kV…). Giá trị điện áp dây của mạch điện ba pha là bao nhiêu phụ thuộc vào cấp điện áp của lưới và cách cấu hình.
Lầm tưởng 3: Thiết bị 220V (một pha) có thể cắm vào bất kỳ đâu trong hệ thống 380V/220V.
- Sự thật: Đúng là bạn có thể sử dụng thiết bị 220V bằng cách kết nối vào một dây pha (bất kỳ) và dây trung tính N trong hệ thống 380V/220V. Tuy nhiên, bạn TUYỆT ĐỐI không được kết nối thiết bị 220V giữa hai dây pha bất kỳ, vì lúc đó thiết bị sẽ chịu điện áp dây 380V, gây hỏng hóc ngay lập tức. Điều này nhấn mạnh lại tầm quan trọng của việc phân biệt rõ ràng giữa điện áp dây và điện áp pha.
Lầm tưởng 4: Điện ba pha chỉ dùng cho các nhà máy lớn, không liên quan gì đến đời sống hay các ứng dụng nhỏ hơn.
- Sự thật: Mặc dù phổ biến nhất trong công nghiệp, điện ba pha ngày càng được sử dụng nhiều hơn trong các tòa nhà thương mại, khách sạn, bệnh viện, trung tâm dữ liệu, và thậm chí là các hộ gia đình có nhu cầu sử dụng thiết bị công suất lớn như điều hòa trung tâm, thang máy gia đình (mặc dù một số loại [thang máy gia đình loại nhỏ] (http://maxsyssecurity.com/thang-may-gia-dinh-loai-nho.html) có thể chạy một pha, các dòng lớn hơn hoặc thương mại thường dùng ba pha), hay hệ thống sạc xe điện công suất cao. Hiểu biết về nó ngày càng trở nên hữu ích trong nhiều lĩnh vực.

Việc làm sáng tỏ những lầm tưởng này giúp bạn tránh được những sai lầm nghiêm trọng khi làm việc hoặc sử dụng hệ thống điện ba pha, từ đó đảm bảo an toàn và hiệu quả. Ngay cả những khái niệm tưởng chừng cơ bản như phân biệt dây nóng/nguội, được đề cập chi tiết trong bài viết về [l là nóng hay nguội] (http://maxsyssecurity.com/l-la-nong-hay-nguoi.html), cũng là kiến thức nền tảng quan trọng cần nắm vững trước khi tiếp cận với hệ thống ba pha phức tạp hơn.

Ứng dụng Thực tế của Mạch điện Ba pha và Điện áp Dây

Hiểu về điện áp dây của mạch điện ba pha là gì sẽ giúp bạn nhận ra vai trò quan trọng của nó trong rất nhiều ứng dụng thực tế quanh chúng ta.

Short answer: Mạch điện ba pha và điện áp dây của nó là xương sống cung cấp năng lượng cho động cơ công suất lớn, hệ thống làm lạnh, trung tâm dữ liệu, và nhiều ứng dụng công nghiệp, thương mại khác.

Một số ứng dụng nổi bật bao gồm:

Động cơ điện công nghiệp: Hầu hết các động cơ lớn sử dụng trong nhà máy, từ bơm, quạt, máy nén khí, băng tải đến máy gia công kim loại, đều là động cơ ba pha. Chúng hiệu quả hơn, tự khởi động (không cần bộ khởi động phụ như động cơ một pha), và cung cấp mô-men xoắn ổn định. Điện áp dây phù hợp là yếu tố then chốt để các động cơ này hoạt động đúng công suất và bền bỉ.
Hệ thống HVAC (Sưởi, thông gió, điều hòa không khí): Các hệ thống điều hòa trung tâm lớn cho tòa nhà văn phòng, trung tâm thương mại hay nhà xưởng đều sử dụng máy nén và quạt gió ba pha.
Thang máy và thang cuốn: Các hệ thống vận chuyển người này đòi hỏi động cơ mạnh mẽ và ổn định, và điện ba pha là lựa chọn tiêu chuẩn.
Trung tâm dữ liệu (Data Centers): Với nhu cầu năng lượng khổng lồ cho máy chủ và hệ thống làm mát, trung tâm dữ liệu là một trong những nơi sử dụng điện ba pha nhiều nhất. Hệ thống phân phối điện ba pha giúp cân bằng tải trên lưới và cung cấp nguồn ổn định đến từng tủ rack thiết bị.
Hệ thống chiếu sáng công suất lớn: Một số hệ thống chiếu sáng chuyên dụng trong nhà thi đấu, sân vận động, hay khu vực công nghiệp cũng có thể sử dụng mạch ba pha để phân phối tải và giảm tổn hao trên đường dây.
Hệ thống sạc xe điện (EV Charging): Các trạm sạc nhanh cho xe điện, đặc biệt là sạc cấp 3 (DC Fast Charging), thường yêu cầu nguồn điện ba pha công suất lớn.

Trong tất cả các ứng dụng này, việc thiết kế, lắp đặt và vận hành hệ thống điện đều cần dựa trên việc hiểu rõ cấp điện áp dây của mạch điện ba pha là bao nhiêu và làm thế nào để quản lý nó một cách an toàn và hiệu quả.

Làm thế nào để kiểm tra và đo lường Điện áp dây của mạch điện ba pha?

Short answer: Để kiểm tra và đo lường điện áp dây của mạch điện ba pha là bao nhiêu, bạn sử dụng đồng hồ vạn năng (multimeter) hoặc thiết bị đo điện chuyên dụng, tuân thủ nghiêm ngặt quy trình an toàn điện, đặc biệt là khi làm việc với điện áp cao.

Đây là các bước cơ bản (chỉ dành cho những người có chuyên môn và được đào tạo):

Chuẩn bị: Đảm bảo bạn đang mặc đầy đủ thiết bị bảo hộ cá nhân (PPE) phù hợp với cấp điện áp (găng tay cách điện, kính, quần áo chống cháy…). Sử dụng đồng hồ đo điện có thang đo phù hợp với mức điện áp bạn kỳ vọng sẽ đo (ví dụ: thang ACV > 400V hoặc > 600V cho hệ 380V/220V). Kiểm tra que đo và đồng hồ xem có bị hỏng hóc gì không.
Xác định điểm đo: Mở tủ điện hoặc hộp đấu nối (sau khi đã thực hiện các bước an toàn như ngắt điện, khóa, biển báo nếu cần làm việc bên trong). Xác định ba dây pha (L1, L2, L3).
Tiến hành đo điện áp dây:
- Đặt thang đo của đồng hồ về chế độ đo điện áp xoay chiều (ACV).
- Chạm que đo thứ nhất vào dây pha L1 và que đo thứ hai vào dây pha L2. Đọc giá trị hiển thị trên đồng hồ. Đây là điện áp dây của mạch điện ba pha giữa L1 và L2.
- Lặp lại tương tự với cặp dây L2 và L3, sau đó là L3 và L1.
Đo điện áp pha (nếu cần): Nếu hệ thống có dây trung tính (N), bạn có thể đo điện áp pha bằng cách chạm một que đo vào dây pha (L1, L2 hoặc L3) và que đo còn lại vào dây trung tính N. Giá trị này là điện áp pha Up.
Ghi lại kết quả: Ghi chép lại các giá trị đo được để so sánh với điện áp định mức của hệ thống.
Hoàn tất: Sau khi đo xong, cẩn thận rút que đo ra khỏi các điểm đo. Nếu cần, đóng lại nắp tủ điện hoặc hộp đấu nối.

LƯU Ý QUAN TRỌNG: Các bước trên chỉ là hướng dẫn cơ bản. Việc thực hiện thực tế đòi hỏi kinh nghiệm, sự hiểu biết sâu sắc về hệ thống điện và tuân thủ quy trình an toàn chặt chẽ. Nếu bạn không có chuyên môn, hãy tìm kiếm sự giúp đỡ của thợ điện hoặc kỹ sư có kinh nghiệm.

Điện áp Dây của Mạch điện Ba pha trong Hệ thống Dự phòng Nguồn

Trong các ứng dụng quan trọng như trung tâm dữ liệu, bệnh viện, sàn giao dịch chứng khoán, hay các hệ thống an ninh giám sát quy mô lớn, nguồn điện liên tục là yếu tố sống còn. Đó là lý do tại sao các hệ thống dự phòng nguồn như UPS (Bộ lưu điện) và máy phát điện là không thể thiếu. Hiểu về điện áp dây của mạch điện ba pha là gì đóng vai trò quyết định trong việc lựa chọn và vận hành hiệu quả các hệ thống dự phòng này.

Short answer: Hệ thống dự phòng nguồn cho tải ba pha (như UPS và máy phát điện) phải tương thích với điện áp dây của mạch điện ba pha là bao nhiêu tại địa điểm lắp đặt để đảm bảo cung cấp nguồn điện ổn định và liên tục khi lưới điện chính gặp sự cố.

UPS ba pha: Đối với các tải ba pha công suất lớn (ví dụ: dàn máy chủ, hệ thống làm mát chính), người ta sử dụng UPS ba pha. UPS này nhận nguồn vào là ba pha, xử lý, và cung cấp nguồn ra cũng là ba pha với điện áp dây và điện áp pha ổn định. Việc chọn UPS phải dựa trên công suất cần thiết và điện áp dây chính xác của hệ thống tải (ví dụ: UPS 380V ba pha cho tải 380V).
Máy phát điện ba pha: Tương tự, máy phát điện dự phòng cho các cơ sở lớn thường là máy phát ba pha. Máy phát này cần có khả năng tạo ra dòng điện ba pha với điện áp dây phù hợp (ví dụ: 380V) để cấp nguồn cho toàn bộ hệ thống khi mất điện lưới.

Việc tính toán tải, chọn công suất UPS/máy phát, và đảm bảo chúng hoạt động với điện áp dây chính xác của hệ thống là cực kỳ quan trọng để hệ thống dự phòng hoạt động hiệu quả, bảo vệ thiết bị và duy trì hoạt động liên tục. Sai sót trong việc này có thể khiến hệ thống dự phòng không hoạt động khi cần, gây thiệt hại nghiêm trọng.

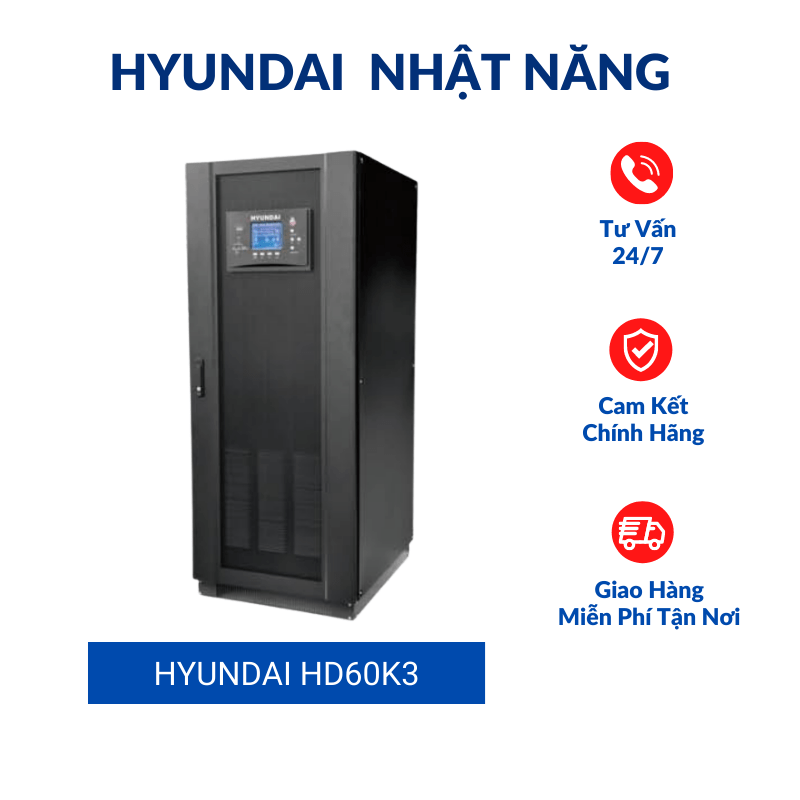

Hệ thống UPS và máy phát điện dự phòng cho nguồn ba pha

Chuyên gia nói gì về ổn định Điện áp trong hệ thống an ninh?

Ông Trần Minh Hải, một kỹ sư điện làm việc lâu năm trong lĩnh vực hạ tầng an ninh, nhấn mạnh: “Trong các hệ thống an ninh hiện đại, đặc biệt là những hệ thống phụ thuộc vào dữ liệu và hoạt động liên tục như trung tâm chỉ huy, phòng server lưu trữ camera, sự ổn định của nguồn điện là yếu tố sống còn. Biến động điện áp, dù là sụt áp hay tăng áp, có thể gây lỗi thiết bị, mất dữ liệu hoặc gián đoạn giám sát. Việc sử dụng các giải pháp ổn định điện áp, như bộ ổn áp hoặc UPS, và đảm bảo chúng tương thích với điện áp dây của mạch điện ba pha là yêu cầu kỹ thuật bắt buộc. Nó không chỉ là vấn đề hiệu suất, mà còn là về độ tin cậy và an toàn của toàn bộ hệ thống.”

Tương lai của Mạch điện Ba pha và Tác động đến Công nghệ

Mặc dù là một công nghệ đã có từ lâu, mạch điện ba pha vẫn đang và sẽ tiếp tục đóng vai trò quan trọng trong tương lai của ngành năng lượng và công nghệ.

Short answer: Nhu cầu năng lượng ngày càng tăng từ các công nghệ mới như xe điện và trung tâm dữ liệu đảm bảo vai trò trung tâm của mạch điện ba pha và việc quản lý điện áp dây của mạch điện ba pha là yếu tố quan trọng trong việc xây dựng lưới điện thông minh và hiệu quả hơn.

Tăng trưởng nhu cầu năng lượng: Sự phát triển của các công nghệ mới như xe điện (EV) và trí tuệ nhân tạo (AI) đòi hỏi năng lượng ngày càng lớn, đặc biệt là ở các trung tâm sạc nhanh và trung tâm dữ liệu. Mạch điện ba pha là giải pháp hiệu quả nhất để truyền tải và phân phối lượng năng lượng khổng lồ này.
Lưới điện thông minh (Smart Grid): Công nghệ điện ba pha là nền tảng của lưới điện hiện đại. Các hệ thống quản lý điện áp, cân bằng tải và giám sát chất lượng điện năng trong lưới điện thông minh đều hoạt động trên nguyên tắc của mạch ba pha.
Hiệu quả và Bền vững: So với điện một pha, việc truyền tải và sử dụng điện ba pha hiệu quả hơn, giúp giảm tổn thất năng lượng và góp phần vào mục tiêu phát triển bền vững.

Khi công nghệ ngày càng phát triển, các thiết bị ngày càng thông minh và đòi hỏi nguồn điện chất lượng cao, việc hiểu sâu sắc về các khái niệm như điện áp dây của mạch điện ba pha là gì sẽ càng trở nên cần thiết, không chỉ với các kỹ sư điện mà còn với những người làm việc trong lĩnh vực công nghệ, hạ tầng và an ninh.

Kết bài

Qua hành trình khám phá này, chúng ta đã cùng nhau làm rõ khái niệm điện áp dây của mạch điện ba pha là gì, cách nó khác biệt với điện áp pha, mối quan hệ toán học giữa chúng, các giá trị phổ biến, và tầm quan trọng của nó trong thực tế, đặc biệt là đối với các hệ thống công nghệ và an ninh.

Việc nắm vững kiến thức về điện áp dây của mạch điện ba pha là không chỉ giúp bạn làm chủ các hệ thống điện phức tạp mà còn là yếu tố then chốt để đảm bảo an toàn cho bản thân và thiết bị, cũng như tối ưu hóa hiệu suất hoạt động. Trong bối cảnh công nghệ phát triển không ngừng và nhu cầu về năng lượng chất lượng cao ngày càng tăng, kiến thức này càng trở nên giá trị.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và dễ hiểu về chủ đề này. Nếu bạn có bất kỳ câu hỏi nào hoặc muốn chia sẻ kinh nghiệm của mình khi làm việc với điện ba pha, đừng ngần ngại để lại bình luận bên dưới nhé!
