Điện năng là thứ quen thuộc đến mức đôi khi chúng ta quên mất nó phức tạp đến nhường nào. Đặc biệt trong các hệ thống công nghiệp hay tòa nhà lớn, nơi mà điện 3 pha đóng vai trò xương sống, việc nắm vững các khái niệm cơ bản là vô cùng quan trọng. Hôm nay, chúng ta sẽ cùng nhau mổ xẻ một cặp đôi thường gây bối rối cho nhiều người mới bắt đầu: Dòng điện Dây Và Dòng điện Pha. Đừng lo, Maxsys ở đây để biến những khái niệm có vẻ khô khan này trở nên dễ hiểu và gần gũi nhất, giống như đang cùng bạn pha một tách cà phê và trò chuyện vậy. Chúng ta sẽ cùng tìm hiểu bản chất, sự khác biệt, và tại sao việc phân biệt chúng lại quan trọng đến thế, đặc biệt là khi liên quan đến việc đảm bảo nguồn năng lượng ổn định cho các hệ thống an ninh công nghệ hiện đại. Việc hiểu rõ từng đường đi nước bước của dòng điện giúp chúng ta không chỉ sử dụng điện an toàn, hiệu quả mà còn có thể tối ưu hóa hệ thống, phòng ngừa sự cố, điều tối cần thiết cho hoạt động liên tục của các thiết bị an ninh như camera giám sát, hệ thống kiểm soát ra vào hay các thiết bị báo động.
Thế nào là dòng điện pha và dòng điện dây?
Trước khi đi sâu vào mối quan hệ phức tạp của chúng trong hệ 3 pha, hãy cùng định nghĩa rõ ràng từng “nhân vật” một nhé. Đôi khi, chỉ cần xác định đúng “danh tính” là mọi chuyện đã sáng tỏ hơn rất nhiều.
Dòng điện pha là gì?
Dòng điện pha, hay còn gọi là dòng điện tải, chính là dòng điện chạy qua mỗi tải riêng lẻ trong hệ thống 3 pha. Tưởng tượng mỗi pha của hệ thống 3 pha giống như một “làn đường” điện độc lập. Nếu bạn có một thiết bị (tải) được kết nối vào một “làn đường” này (giữa dây nóng của pha đó và điểm trung tính hoặc một dây nóng khác), thì dòng điện chạy qua chính thiết bị đó chính là dòng điện pha. Nó là dòng điện “nội bộ” của từng nhánh tải.
Nói một cách đơn giản hơn, trong một hệ thống 3 pha, mỗi pha có thể được coi là một mạch đơn pha riêng biệt (khi đấu nối với dây trung tính). Dòng điện chạy trong mạch đơn pha đó chính là dòng điện pha. Nó là “lượng điện” mà mỗi thiết bị tải “tiêu thụ” trên từng pha cụ thể.
Dòng điện dây là gì?
Còn dòng điện dây, đúng như tên gọi, là dòng điện chạy trên mỗi dây dẫn “chính” của hệ thống 3 pha, tức là trên các dây nóng (thường ký hiệu là L1, L2, L3 hoặc Pha A, Pha B, Pha C) đi từ nguồn cung cấp điện đến điểm phân phối hoặc đến tải. Đây là dòng điện tổng hợp chạy trong dây dẫn kết nối nguồn và tải, mang điện từ nguồn đến toàn bộ (hoặc một phần) của hệ thống tải 3 pha.
Hãy hình dung lại ví dụ “làn đường”. Dòng điện dây là tổng “lưu lượng xe” chạy trên từng con đường chính dẫn vào khu vực có các làn đường nhỏ (tải). Nó không chỉ đơn giản là dòng điện của một làn đường duy nhất, mà có thể là sự kết hợp của dòng điện từ nhiều làn đường tùy thuộc vào cách các làn đường nhỏ này được kết nối với nhau.
Bạn có thể dễ dàng cách nhận biết dây nóng dây nguội trong hệ thống điện để xác định đâu là dây dẫn dòng điện dây nhé. Việc này rất cơ bản nhưng lại cực kỳ quan trọng trong mọi thao tác với điện.
Sự khác biệt cốt lõi nằm ở đâu?
Vậy điểm mấu chốt phân biệt dòng điện dây và dòng điện pha là gì? Về cơ bản, nó nằm ở vị trí bạn đo dòng điện và cách tải được kết nối.
- Dòng điện pha (I pha): Đo dòng điện chạy qua một phần tử tải cụ thể của từng pha.
- Dòng điện dây (I dây): Đo dòng điện chạy trong dây dẫn chính (dây nóng) kết nối từ nguồn đến hệ thống tải.
Sự khác biệt về trị số giữa chúng (liệu chúng có bằng nhau hay khác nhau) phụ thuộc hoàn toàn vào cách các tải 3 pha được đấu nối: đấu Sao (Star hay Y) hay đấu Tam giác (Delta hay Δ). Đây chính là điểm thú vị và cũng là nơi nhiều người hay nhầm lẫn nhất.
Tại sao cách đấu nối lại quyết định mối quan hệ giữa dòng điện dây và dòng điện pha?
Cách đấu nối tải trong hệ 3 pha (Sao hay Tam giác) ảnh hưởng trực tiếp đến cách dòng điện “chia nhánh” và “hợp dòng” khi đi qua tải, từ đó làm thay đổi mối quan hệ giữa dòng điện trên dây dẫn chính (dòng điện dây) và dòng điện chạy qua từng phần tử tải (dòng điện pha). Tưởng tượng dòng nước chảy qua các đường ống và các ngã rẽ, lưu lượng nước ở đoạn ống chính và lưu lượng nước chảy qua từng thiết bị sử dụng nước sẽ khác nhau tùy thuộc cách các thiết bị đó được mắc nối tiếp hay song song với nhau.
Đấu nối hình Sao (Star hay Y)
Đấu hình Sao là gì?
Đấu nối hình Sao là cách kết nối ba phần tử tải của ba pha (ví dụ: ba cuộn dây động cơ, ba bộ trở nhiệt) lại với nhau tại một điểm chung, gọi là điểm trung tính (N). Ba đầu còn lại của ba phần tử tải sẽ được nối vào ba dây nóng của nguồn điện 3 pha (L1, L2, L3).
Mối quan hệ giữa dòng điện dây và dòng điện pha trong đấu Sao như thế nào?
Trong cách đấu hình Sao, mỗi phần tử tải của pha được nối nối tiếp trực tiếp với dây dẫn tương ứng đi từ nguồn. Dòng điện chạy từ dây nóng (L1) đi vào hệ thống tải Sao sẽ chạy thẳng qua phần tử tải của pha 1 rồi về điểm trung tính. Tương tự với pha 2 (L2) và pha 3 (L3).
Chính vì mối nối tiếp này, dòng điện chạy trên dây dẫn (dòng điện dây) chính là dòng điện chạy qua phần tử tải của pha đó (dòng điện pha). Do đó, trong hệ thống đấu Sao cân bằng (khi tải của ba pha giống nhau), mối quan hệ giữa dòng điện dây và dòng điện pha là:
I dây = I pha
Đấu Sao ảnh hưởng đến dòng điện ra sao?
Trong đấu Sao, dòng điện chạy trên dây dẫn chính bằng dòng điện chạy qua từng thiết bị trên mỗi pha. Điều này có vẻ đơn giản, nhưng nó lại có ý nghĩa quan trọng về mặt điện áp. Trong đấu Sao, điện áp giữa hai dây nóng (điện áp dây, U dây) sẽ bằng căn bậc hai của 3 (khoảng 1.732) lần điện áp giữa một dây nóng và điểm trung tính (điện áp pha, U pha). Tức là U dây = √3 * U pha.
Điều này có nghĩa là các thiết bị tải đấu Sao sẽ chịu điện áp bằng điện áp pha của nguồn (ví dụ: 220V trong mạng điện 3 pha 380V/220V). Dòng điện chạy qua chúng (dòng điện pha) sẽ quyết định dòng điện chạy trên dây dẫn (dòng điện dây).
Mô tả cấu trúc đấu nối Sao của hệ thống 3 pha, minh họa dòng điện dây và dòng điện pha
Ví dụ thực tế về đấu Sao?
Đấu Sao thường được sử dụng trong các hệ thống phân phối điện hạ thế (như mạng 380V/220V ở Việt Nam), nơi các thiết bị dân dụng hoặc tải công suất nhỏ hơn thường được đấu vào điện áp pha (220V) giữa một dây nóng và dây trung tính. Các tải 3 pha như động cơ cũng có thể đấu Sao để chạy ở điện áp pha nếu chúng được thiết kế cho điện áp đó. Ví dụ, động cơ 3 pha có thể có nhãn 380V/220V Δ/Y. Khi đấu Sao (Y), nó hoạt động ở điện áp pha 220V (từ mạng 380V/220V).
Đấu nối hình Tam giác (Delta hay Δ)
Đấu hình Tam giác là gì?
Đấu nối hình Tam giác là cách kết nối ba phần tử tải của ba pha thành một mạch kín hình tam giác. Đầu cuối của phần tử thứ nhất nối với đầu đầu của phần tử thứ hai, đầu cuối của phần tử thứ hai nối với đầu đầu của phần tử thứ ba, và đầu cuối của phần tử thứ ba nối với đầu đầu của phần tử thứ nhất. Ba điểm nối này sau đó được kết nối với ba dây nóng của nguồn điện 3 pha (L1, L2, L3).
Mối quan hệ giữa dòng điện dây và dòng điện pha trong đấu Tam giác như thế nào?
Trong cách đấu hình Tam giác, mỗi dây dẫn từ nguồn (dây nóng L1, L2, L3) được nối vào một điểm “ngã ba” nơi dòng điện “chia” hoặc “hợp” vào hai phần tử tải khác nhau. Dòng điện chạy trên dây dẫn chính (dòng điện dây) không chạy thẳng qua một phần tử tải duy nhất như đấu Sao, mà nó là tổng hợp (vectơ) của dòng điện chạy qua hai phần tử tải của hai pha khác nhau gặp nhau tại điểm nối đó.
Do tính chất “chia nhánh” và “hợp dòng” tại các đỉnh tam giác, dòng điện trên dây dẫn (dòng điện dây) sẽ lớn hơn dòng điện chạy qua mỗi phần tử tải (dòng điện pha). Trong hệ thống đấu Tam giác cân bằng, mối quan hệ giữa dòng điện dây và dòng điện pha là:
*I dây = √3 I pha**
Đấu Tam giác ảnh hưởng đến dòng điện ra sao?
Trong đấu Tam giác, dòng điện trên dây dẫn chính (dòng điện dây) bằng căn bậc hai của 3 lần dòng điện chạy qua mỗi thiết bị trên từng pha (dòng điện pha). Ngược lại với đấu Sao, trong đấu Tam giác, điện áp giữa hai dây nóng (điện áp dây, U dây) lại bằng điện áp giữa hai đầu mỗi phần tử tải (điện áp pha, U pha). Tức là U dây = U pha.
Điều này có nghĩa là các thiết bị tải đấu Tam giác sẽ chịu điện áp bằng điện áp dây của nguồn (ví dụ: 380V trong mạng điện 3 pha 380V/220V). Dòng điện chạy qua chúng (dòng điện pha) sẽ nhỏ hơn dòng điện chạy trên dây dẫn chính (dòng điện dây) một lượng bằng √3 lần.

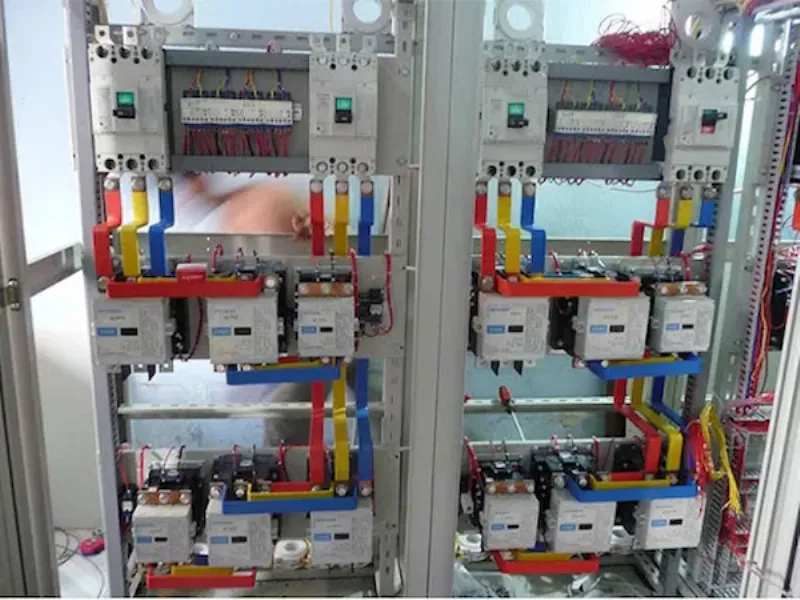

Sơ đồ cấu trúc đấu nối Tam giác của hệ thống 3 pha, chỉ rõ dòng điện dây và dòng điện pha
Ví dụ thực tế về đấu Tam giác?
Đấu Tam giác thường được sử dụng cho các tải 3 pha yêu cầu hoạt động ở điện áp dây của nguồn, phổ biến nhất là động cơ điện 3 pha công suất lớn. Quay lại ví dụ động cơ 380V/220V Δ/Y: khi đấu Tam giác (Δ), nó hoạt động ở điện áp dây 380V (từ mạng 380V/220V). Công suất của động cơ khi đấu Tam giác sẽ lớn hơn khi đấu Sao trong cùng một mạng điện, bởi vì nó chịu điện áp cao hơn (điện áp dây thay vì điện áp pha) và dòng điện pha cũng sẽ cao hơn.
Trong ngành xây dựng hoặc lắp đặt, việc đi dây và quản lý hệ thống cáp điện 3 pha đòi hỏi sự cẩn trọng. Đôi khi, việc sử dụng co xuống máng cáp đúng cách giúp đảm bảo thẩm mỹ và an toàn cho các đường dây tải dòng điện dây và dòng điện pha.
Bảng tóm tắt nhanh mối quan hệ
Để dễ hình dung, đây là bảng tóm tắt mối quan hệ giữa điện áp và dòng điện trong hai cách đấu nối phổ biến nhất của hệ 3 pha cân bằng:
| Đặc điểm | Đấu Sao (Y) | Đấu Tam giác (Δ) |
|---|---|---|
| Mối nối tải | Ba đầu cuối nối chung (điểm N) | Ba phần tử nối kín mạch hình tam giác |
| Dây trung tính | Có thể có (nếu nguồn có N) | Không có |
| Điện áp pha (U pha) | U dây / √3 | Bằng U dây |
| Điện áp dây (U dây) | √3 * U pha | Bằng U pha |
| Dòng điện pha (I pha) | Bằng I dây | I dây / √3 |
| Dòng điện dây (I dây) | Bằng I pha | √3 * I pha |
(Lưu ý: √3 xấp xỉ 1.732)
Nhìn vào bảng này, bạn sẽ thấy sự đảo ngược thú vị: ở đấu Sao, điện áp dây lớn hơn điện áp pha (√3 lần) trong khi dòng điện dây bằng dòng điện pha; còn ở đấu Tam giác, điện áp dây bằng điện áp pha trong khi dòng điện dây lại lớn hơn dòng điện pha (√3 lần). Hiểu rõ sự khác biệt này là chìa khóa để tính toán và lựa chọn thiết bị phù hợp.
Tại sao phải phân biệt dòng điện dây và dòng điện pha?
Việc phân biệt rạch ròi dòng điện dây và dòng điện pha không chỉ là lý thuyết suông mà mang ý nghĩa thực tế cực kỳ quan trọng trong nhiều khía cạnh:
- Tính toán công suất tải: Công thức tính công suất trong hệ 3 pha (P = √3 U dây I dây * cos φ) thường sử dụng điện áp và dòng điện dây. Tuy nhiên, để chọn đúng thiết bị bảo vệ (như cầu chì, aptomat) cho từng phần tử tải, bạn cần biết dòng điện chạy qua nó, tức là dòng điện pha. Nếu nhầm lẫn, bạn có thể chọn thiết bị bảo vệ quá nhỏ (dễ bị ngắt mạch) hoặc quá lớn (không bảo vệ được tải khi sự cố), gây nguy hiểm.
- Lựa chọn thiết bị: Các thiết bị 3 pha (động cơ, máy biến áp…) thường có thông số định mức về điện áp và dòng điện. Bạn cần biết thiết bị của mình được đấu Sao hay Tam giác và mạng điện cung cấp là loại nào (điện áp dây, điện áp pha) để chọn đúng thiết bị có định mức phù hợp với dòng điện pha mà nó sẽ chịu tải và điện áp pha mà nó sẽ nhận được.
- Thiết kế và lắp đặt hệ thống điện: Khi thiết kế một hệ thống phân phối điện 3 pha, kỹ sư cần tính toán tiết diện dây dẫn dựa trên dòng điện lớn nhất mà dây đó phải tải, chính là dòng điện dây. Việc tính toán sai sẽ dẫn đến chọn dây quá nhỏ gây nóng, sụt áp, nguy cơ cháy nổ; hoặc chọn dây quá lớn gây lãng phí. Tương tự, việc tính toán cho các thanh cái, thiết bị đóng cắt cũng cần dựa trên dòng điện dây.
- Bảo trì và khắc phục sự cố: Khi gặp sự cố như quá tải, chập mạch ở một pha nào đó, việc hiểu rõ dòng điện dây và dòng điện pha giúp kỹ thuật viên nhanh chóng khoanh vùng và xác định nguyên nhân. Đo dòng điện trên từng dây dẫn (dòng điện dây) và so sánh với dòng điện định mức của tải (liên quan đến dòng điện pha) giúp xác định vấn đề nằm ở tải hay ở hệ thống dây dẫn chung.
- An toàn điện: Đây là yếu tố quan trọng nhất. Làm việc với hệ thống điện 3 pha luôn tiềm ẩn nguy hiểm. Hiểu rõ dòng điện dây và dòng điện pha giúp bạn tuân thủ đúng các quy tắc an toàn, sử dụng thiết bị đo lường phù hợp (đo dòng điện dây hay dòng điện pha), và thực hiện các thao tác ngắt/mở điện đúng cách, giảm thiểu rủi ro giật điện hoặc gây hỏa hoạn.
Một trích dẫn từ chuyên gia
“Kỹ sư Lê Đình Khang, một chuyên gia với nhiều năm kinh nghiệm trong ngành điện công nghiệp, cho biết: ‘Thiết kế hệ thống phân phối điện an toàn và hiệu quả luôn bắt đầu từ việc nắm vững các nguyên tắc cơ bản như mối quan hệ giữa dòng điện dây và dòng điện pha. Đây là nền tảng để tránh các lỗi nghiêm trọng trong tính toán tải, chọn sai thiết bị bảo vệ, dẫn đến những hậu quả khôn lường cho cả hệ thống và người sử dụng.'”
Lời khuyên này càng khẳng định tầm quan trọng của việc hiểu đúng bản chất của dòng điện trong hệ 3 pha.
Làm sao để đo dòng điện dây và dòng điện pha?
Việc đo đạc là cách tốt nhất để xác minh các lý thuyết này trong thực tế. Dụng cụ phổ biến nhất để đo dòng điện mà không cần cắt mạch là ampe kìm (hay còn gọi là đồng hồ đo dòng dạng kẹp).
- Đo dòng điện dây: Rất đơn giản, bạn chỉ cần kẹp ampe kìm xung quanh một trong ba dây nóng (L1, L2, hoặc L3) đi từ nguồn đến tải 3 pha. Giá trị hiển thị chính là dòng điện dây.
- Đo dòng điện pha: Để đo dòng điện pha, bạn cần kẹp ampe kìm xung quanh dây dẫn chạy qua từng phần tử tải riêng lẻ của pha đó.
- Trong đấu Sao: Bạn có thể kẹp ampe kìm quanh dây dẫn nối từ điểm chung của tải (gần điểm trung tính N) ra mỗi phần tử tải. Hoặc đơn giản hơn, vì I dây = I pha trong đấu Sao, bạn có thể đo dòng điện dây trên dây nóng, và giá trị đó cũng chính là dòng điện pha (với tải cân bằng). Tuy nhiên, để chính xác nhất hoặc kiểm tra tải không cân bằng, bạn nên đo dòng điện chạy qua từng phần tử tải.
- Trong đấu Tam giác: Bạn cần kẹp ampe kìm xung quanh dây dẫn chạy bên trong mạch tam giác, nối giữa hai phần tử tải liền kề. Việc này thường khó khăn hơn vì các mối nối và dây dẫn này thường nằm sâu bên trong thiết bị tải (như hộp đấu dây của động cơ). Do đó, trong thực tế, người ta thường đo dòng điện dây và sau đó tính toán ngược lại dòng điện pha dựa trên công thức I pha = I dây / √3 (với tải cân bằng).
Việc đo đạc này giúp kiểm tra xem dòng điện thực tế có đúng với tính toán lý thuyết hay không, phát hiện các trường hợp quá tải cục bộ trên từng pha (tải không cân bằng), hoặc kiểm tra xem thiết bị có đang hoạt động đúng công suất thiết kế hay không.
Mối liên hệ với các khái niệm điện khác
Hiểu về dòng điện dây và dòng điện pha còn giúp bạn kết nối với nhiều khái niệm quan trọng khác trong kỹ thuật điện:
- Điện áp dây và điện áp pha: Như đã nói ở trên, mối quan hệ giữa dòng điện dây/pha gắn liền với mối quan hệ giữa điện áp dây/pha. Nắm vững cả hai cặp khái niệm này là chìa khóa để hiểu toàn diện về hệ 3 pha.
- Công suất 3 pha: Công thức tính công suất (P = √3 U dây I dây * cos φ) sử dụng dòng điện dây. Nếu bạn chỉ biết dòng điện pha, bạn cần chuyển đổi nó sang dòng điện dây (tùy thuộc cách đấu nối) trước khi áp dụng công thức này.
- Tải cân bằng và không cân bằng: Tất cả các mối quan hệ (I dây = I pha, I dây = √3 I pha, v.v.) chỉ chính xác khi hệ thống tải là cân bằng (tải của ba pha giống hệt nhau về trở kháng). Khi tải không cân bằng, dòng điện trên ba dây nóng (dòng điện dây) sẽ khác nhau, và dòng điện trên ba phần tử tải (dòng điện pha) cũng khác nhau. Điểm trung tính trong đấu Sao sẽ có dòng điện chảy qua (dòng điện trung tính) thay vì bằng không. Việc tính toán trong trường hợp tải không cân bằng phức tạp hơn và đòi hỏi phân tích chuyên sâu hơn.
- Hệ số công suất (cos φ): Hệ số công suất ảnh hưởng đến dòng điện tiêu thụ. Với cùng một công suất hữu ích P, tải có cos φ thấp sẽ tiêu thụ dòng điện (dây và pha) lớn hơn. Việc cải thiện hệ số công suất giúp giảm dòng điện trong hệ thống, giảm tổn thất trên đường dây, và tăng hiệu quả sử dụng điện.
Để có thể đọc và hiểu các sơ đồ điện liên quan đến hệ thống 3 pha, việc nắm vững khái niệm bản vẽ kỹ thuật là vô cùng cần thiết. Bản vẽ là “ngôn ngữ” của kỹ thuật điện, giúp bạn hình dung cách các thành phần được kết nối, bao gồm cả cách đấu nối Sao hay Tam giác của tải.
Những sai lầm thường gặp khi làm việc với dòng điện dây và dòng điện pha
Không hiểu rõ sự khác biệt giữa dòng điện dây và dòng điện pha có thể dẫn đến những sai lầm đáng tiếc trong thực tế:
- Chọn sai tiết diện dây dẫn: Tính toán dòng điện dây để chọn dây dẫn nhưng lại nhầm lẫn công thức hoặc sử dụng dòng điện pha thay thế (đặc biệt trong đấu Tam giác, nơi I dây > I pha) dẫn đến chọn dây quá nhỏ, tiềm ẩn nguy cơ quá nhiệt, chập cháy.
- Chọn sai thiết bị bảo vệ: Chọn aptomat hoặc cầu chì cho tải dựa trên dòng điện dây (thay vì dòng điện pha) trong đấu Tam giác, hoặc ngược lại trong đấu Sao nhưng tính toán nhầm. Thiết bị bảo vệ không phù hợp sẽ không phát huy tác dụng khi xảy ra sự cố hoặc thường xuyên bị ngắt mạch gây gián đoạn hoạt động.
- Đấu nối sai động cơ: Một động cơ 3 pha có hai chế độ đấu nối (Sao/Tam giác) cho hai mức điện áp khác nhau (ví dụ 380V/220V). Nếu mạng điện là 380V/220V và bạn đấu động cơ ở chế độ Sao (Y) trong khi nó cần đấu Tam giác (Δ) ở 380V, động cơ sẽ chạy yếu hoặc không chạy. Ngược lại, nếu bạn đấu Tam giác (Δ) trong khi nó cần đấu Sao (Y) ở 220V, động cơ sẽ bị quá áp pha (vì điện áp pha của nó sẽ là 380V thay vì 220V), dẫn đến quá dòng, cháy động cơ. Hiểu rõ dòng điện pha mà cuộn dây động cơ chịu được và dòng điện dây mà mạng điện cung cấp là chìa khóa để đấu nối đúng.
- Tính toán công suất sai: Sử dụng nhầm lẫn giữa I dây và I pha trong công thức tính công suất dẫn đến kết quả sai lệch, ảnh hưởng đến việc lập kế hoạch sử dụng điện hoặc đánh giá hiệu suất hệ thống.
Trích dẫn từ chuyên gia về an toàn
“Ông Nguyễn Văn An, kỹ sư điện lâu năm, chia sẻ: ‘Nhiều sự cố điện trong công nghiệp và dân dụng bắt nguồn từ việc nhầm lẫn giữa dòng điện dây và dòng điện pha khi thiết kế hoặc vận hành. Hiểu rõ bản chất giúp chúng ta chọn đúng thiết bị, đảm bảo an toàn tuyệt đối. Đừng bao giờ xem nhẹ các khái niệm cơ bản, chúng là nền tảng của sự an toàn.'”
Mối liên hệ giữa dòng điện dây/pha và lĩnh vực an ninh công nghệ của Maxsys
Vậy những kiến thức có vẻ hàn lâm về dòng điện dây và dòng điện pha này liên quan gì đến Maxsys – một công ty chuyên về an ninh công nghệ và giải pháp an ninh? Mối liên hệ nằm ở chính nền tảng mà các giải pháp an ninh hoạt động: NGUỒN ĐIỆN.
Các hệ thống an ninh hiện đại như hệ thống camera IP, máy chủ quản lý video, hệ thống kiểm soát ra vào, thiết bị báo động, server lưu trữ dữ liệu an ninh… đều là những thiết bị điện tử nhạy cảm, đòi hỏi nguồn điện ổn định, đúng thông số và an toàn. Mặc dù các thiết bị đầu cuối có thể sử dụng điện áp thấp (DC 12V, 24V) hoặc điện áp đơn pha (220V AC), nhưng nguồn cấp chính cho toàn bộ hệ thống thường đến từ mạng điện 3 pha của tòa nhà hoặc cơ sở hạ tầng.
- Đối với các dự án lớn: Trong các tòa nhà văn phòng, khu công nghiệp, trung tâm thương mại… nơi Maxsys triển khai các giải pháp an ninh tích hợp, hệ thống điện 3 pha là bắt buộc. Việc cấp nguồn cho tủ trung tâm, máy chủ, các thiết bị mạng, switch PoE công suất lớn… đều phải được tính toán cẩn thận. Kỹ sư của Maxsys cần hiểu rõ khả năng tải của hệ thống điện hiện có, bao gồm cả việc tính toán dòng điện dây và dòng điện pha mà hệ thống an ninh sẽ tiêu thụ.
- Đảm bảo nguồn ổn định và an toàn: Hiểu rõ về dòng điện giúp Maxsys lựa chọn đúng loại dây dẫn, thiết bị bảo vệ (aptomat, cầu chì) cho các mạch điện cấp nguồn cho thiết bị an ninh, đảm bảo không xảy ra quá tải gây sập hệ thống hoặc tệ hơn là chập cháy.
- Lắp đặt và bảo trì: Khi lắp đặt hệ thống, kỹ thuật viên cần biết cách đấu nối an toàn, kiểm tra thông số điện áp và dòng điện thực tế để đảm bảo hệ thống hoạt động đúng thiết kế. Việc đo đạc dòng điện dây hoặc dòng điện pha tại các điểm quan trọng giúp chẩn đoán sớm các vấn đề tiềm ẩn như tải không cân bằng trên các mạch cấp nguồn đơn pha (lấy từ 3 pha), hoặc quá tải tổng thể.
- Giải pháp nguồn dự phòng: Khi thiết kế hệ thống nguồn dự phòng (UPS, máy phát điện) cho hệ thống an ninh, việc tính toán công suất dựa trên tổng tải tiêu thụ (liên quan trực tiếp đến dòng điện dây và pha) là cực kỳ quan trọng để đảm bảo hệ thống dự phòng đủ khả năng hoạt động khi nguồn chính gặp sự cố.
- Phòng chống sét và quá áp: Mặc dù không trực tiếp liên quan đến dòng điện dây/pha, nhưng kiến thức về hệ thống điện 3 pha giúp định vị và lựa chọn các thiết bị chống sét, chống quá áp phù hợp để bảo vệ các thiết bị an ninh nhạy cảm khỏi các sự cố về điện áp và dòng điện tăng đột biến.
Bà Trần Thị Mai, Chuyên gia Tư vấn Kỹ thuật của Maxsys, nhấn mạnh: “Trong lĩnh vực an ninh công nghệ, nguồn điện ổn định là yếu tố sống còn. Kiến thức về dòng điện dây và dòng điện pha giúp các kỹ sư và kỹ thuật viên của chúng tôi đánh giá đúng khả năng tải của hệ thống, tránh quá tải gây chập cháy, ảnh hưởng nghiêm trọng đến hoạt động của camera, cảm biến hay trung tâm điều khiển. Một hệ thống an ninh hiện đại đến đâu cũng sẽ vô dụng nếu nguồn điện cấp không đảm bảo.”
Ngay cả những thao tác tưởng chừng đơn giản như cách đấu công tắc điện cho một thiết bị an ninh đơn giản cũng cần tuân thủ các nguyên tắc an toàn điện cơ bản, xuất phát từ việc hiểu về dòng chảy của điện.
Việc tính toán dòng điện dây và dòng điện pha chính xác là cực kỳ quan trọng khi cấp nguồn cho các thiết bị tải nặng, đòi hỏi độ chính xác cao, ví dụ như thang máy trục vít mitsubishi trong một số ứng dụng đặc thù trong các tòa nhà hiện đại mà Maxsys có thể triển khai giải pháp an ninh tích hợp. Hiểu đúng về điện giúp Maxsys đảm bảo mọi khía cạnh của giải pháp đều hoạt động trơn tru và an toàn.
Tải không cân bằng: Khi các mối quan hệ không còn “chuẩn sách giáo khoa”
Như đã đề cập, các mối quan hệ I dây = I pha (đấu Sao) và I dây = √3 I pha (đấu Tam giác) chỉ đúng khi hệ thống tải cân bằng*. Tải cân bằng nghĩa là trở kháng của tải trên cả ba pha là như nhau.
Trong thực tế, đặc biệt là ở các hệ thống phân phối điện hạ thế cấp cho các hộ gia đình hoặc văn phòng nhỏ, tải thường không cân bằng. Ví dụ, đèn chiếu sáng, ổ cắm, máy tính… thường là tải đơn pha được phân bổ ngẫu nhiên vào ba pha. Lúc này, dòng điện trên ba dây nóng sẽ khác nhau, và nếu là hệ đấu Sao có dây trung tính, dòng điện sẽ chạy trên cả dây trung tính.
Khi tải không cân bằng:
- Các mối quan hệ I dây/I pha không còn đơn giản là nhân/chia √3.
- Trong đấu Sao có dây trung tính, dòng điện trung tính xuất hiện và có thể khá lớn nếu tải không cân bằng nghiêm trọng. Dây trung tính cần được chọn tiết diện phù hợp để tải dòng điện này.
- Trong đấu Tam giác, tải không cân bằng gây ra dòng điện không đều trong các cuộn dây tải và có thể gây ra các vấn đề về chất lượng điện năng.
- Việc tính toán trở nên phức tạp hơn, đòi hỏi phải sử dụng phương pháp tính toán theo từng pha hoặc theo các thành phần đối xứng.
Hiểu về tải không cân bằng và ảnh hưởng của nó đến dòng điện dây và dòng điện pha là bước tiếp theo sau khi nắm vững trường hợp cân bằng. Điều này đặc biệt quan trọng khi thiết kế hệ thống điện cho các tòa nhà có nhiều tải đơn pha.
Tầm quan trọng trong việc tối ưu hóa hệ thống điện
Nắm vững khái niệm dòng điện dây và dòng điện pha còn giúp chúng ta tối ưu hóa hệ thống điện.
- Lựa chọn cách đấu nối phù hợp: Tùy thuộc vào loại tải và điện áp nguồn, việc lựa chọn đấu Sao hay đấu Tam giác sẽ ảnh hưởng đến dòng điện chạy trong hệ thống. Ví dụ, một động cơ được thiết kế để chạy ở 380V Δ và 220V Y. Nếu mạng điện là 380V/220V, việc đấu Tam giác (380V) sẽ cho phép động cơ chạy với công suất định mức lớn nhất, trong khi đấu Sao (220V) sẽ chạy với công suất thấp hơn. Việc lựa chọn đúng cách đấu nối dựa trên sự hiểu biết về dòng điện pha và dây sẽ giúp thiết bị hoạt động hiệu quả nhất.
- Giảm tổn thất năng lượng: Tổn thất công suất trên đường dây tỷ lệ với bình phương dòng điện (P_tổn thất = I² * R). Dòng điện dây là dòng điện chạy trên dây dẫn chính. Hiểu rõ cách dòng điện dây liên hệ với tải giúp ta tính toán và thiết kế hệ thống để giảm dòng điện dây (nếu có thể, ví dụ bằng cách nâng điện áp truyền tải) nhằm giảm tổn thất.
- Phân bổ tải: Trong hệ thống 3 pha hạ thế, việc phân bổ các tải đơn pha vào ba pha sao cho cân bằng nhất là cực kỳ quan trọng. Điều này giúp giảm dòng điện trung tính, giảm tổn thất, và đảm bảo điện áp ổn định trên từng pha. Để phân bổ tải cân bằng, người thiết kế cần ước tính dòng điện pha của từng tải đơn pha và tính toán sao cho tổng dòng điện pha (hoặc dòng điện dây) trên mỗi pha gần bằng nhau.
Có thể nói, kiến thức về dòng điện dây và dòng điện pha là nền tảng không thể thiếu cho bất kỳ ai làm việc trong lĩnh vực điện, từ thiết kế, lắp đặt, vận hành cho đến bảo trì và sửa chữa.
Kết bài
Qua cuộc “trò chuyện” khá dài này, hy vọng bạn đã có cái nhìn rõ ràng hơn về dòng điện dây và dòng điện pha trong hệ thống 3 pha. Chúng ta đã cùng nhau khám phá bản chất của từng loại dòng điện, mối quan hệ đặc biệt giữa chúng khi tải được đấu nối theo kiểu Sao hay Tam giác, tầm quan trọng của việc phân biệt hai loại dòng này trong thực tế, cách đo đạc, và thậm chí là mối liên hệ của chúng với lĩnh vực an ninh công nghệ mà Maxsys đang hoạt động.
Việc nắm vững các khái niệm cơ bản như dòng điện dây và dòng điện pha không chỉ giúp bạn làm việc an toàn và hiệu quả hơn với điện, mà còn mở ra cánh cửa để hiểu sâu hơn về cách các hệ thống điện phức tạp vận hành, từ đó áp dụng vào việc xây dựng và duy trì những cơ sở hạ tầng vững chắc, đáng tin cậy – nền tảng cho mọi công nghệ hiện đại, bao gồm cả các giải pháp an ninh tiên tiến của Maxsys.
Nếu có bất kỳ thắc mắc nào, hoặc bạn muốn chia sẻ kinh nghiệm thực tế của mình liên quan đến dòng điện dây và dòng điện pha, đừng ngần ngại để lại bình luận bên dưới nhé. Chúng tôi luôn sẵn lòng học hỏi và trao đổi cùng bạn!
