Hướng Dẫn Chi Tiết Cách Đấu Công Tắc Điện An Toàn Cho Người Mới

Chắc hẳn đã không ít lần bạn gặp phải tình huống đèn đóm trong nhà bỗng dưng “dở chứng”, công tắc điện bị hỏng, hoặc đơn giản là bạn muốn lắp thêm một chiếc đèn mới mà không muốn nhờ đến thợ điện ngay lập tức? Học Cách đấu Công Tắc điện không chỉ giúp bạn tự chủ hơn trong việc sửa chữa, nâng cấp hệ thống điện dân dụng trong nhà, mà còn mang lại cảm giác hài lòng khi tự tay hoàn thành một công việc tưởng chừng phức tạp. Tuy nhiên, động đến điện đóm thì không thể đùa được, an toàn luôn là yếu tố quan trọng nhất. Bài viết này được soạn thảo để trở thành người bạn đồng hành đáng tin cậy, giúp bạn nắm vững những kiến thức cơ bản và thực hiện cách đấu công tắc điện một cách an toàn, hiệu quả, ngay cả khi bạn là người mới bắt đầu. Chúng ta sẽ đi sâu vào từng bước, từ khâu chuẩn bị dụng cụ đến khi hoàn tất và kiểm tra, đảm bảo bạn có thể thực hiện công việc này một cách tự tin nhất.

Khi nói về việc tự mình sửa chữa hay lắp đặt các thiết bị điện trong nhà, nhiều người không khỏi e ngại. Nào là dây nóng, dây nguội, rồi sơ đồ loằng ngoằng… Nghe có vẻ rối rắm thật đấy, nhưng thực tế cách đấu công tắc điện cơ bản lại không quá phức tạp như bạn nghĩ. Với sự hướng dẫn chi tiết, cẩn thận và tuân thủ nghiêm ngặt các quy tắc an toàn, việc này hoàn toàn nằm trong khả năng của bạn. Hơn nữa, hiểu biết về điện dân dụng cũng giúp bạn dễ dàng hơn trong việc giao tiếp với thợ điện khi cần, hoặc tự mình xử lý những sự cố nhỏ không đáng kể, tiết kiệm cả thời gian lẫn chi phí.

Trong thế giới công nghệ hiện đại, mọi thứ dường như đều được kết nối và tự động hóa, nhưng nền tảng vật lý vẫn là cốt lõi. Một hệ thống điện an toàn và hoạt động trơn tru là nền tảng cho mọi thiết bị khác trong nhà. Việc hiểu rõ cách đấu công tắc điện chính là một bước nhỏ nhưng quan trọng để bạn làm chủ ngôi nhà của mình một cách toàn diện hơn. Chúng ta sẽ không chỉ học cách nối dây, mà còn hiểu tại sao lại nối như vậy, nguyên lý hoạt động đằng sau nó là gì, và những rủi ro tiềm ẩn cần tuyệt đối tránh xa.

Để đạt được độ chính xác cao trong cách đấu công tắc điện cũng như nhiều lĩnh vực khác đòi hỏi sự tỉ mỉ, đôi khi chúng ta cần hiểu rõ cả những khái niệm tưởng chừng không liên quan nhưng lại giúp ta hình dung về sự liên kết và dòng chảy. Tương tự như việc hiểu centipoise là gì để đo độ nhớt của chất lỏng, việc nắm vững nguyên lý dòng điện và cách vật liệu dẫn điện, cách điện hoạt động là chìa khóa để thực hiện công việc này một cách suôn sẻ và an toàn. Chúng ta sẽ bắt đầu hành trình khám phá này bằng việc trang bị kiến thức nền tảng vững chắc nhất.

Tại Sao An Toàn Là Yếu Tố Số Một Khi Đấu Công Tắc Điện?

An toàn điện không phải là một tùy chọn, đó là điều bắt buộc phải tuân thủ tuyệt đối. Đấu nối điện sai cách có thể dẫn đến những hậu quả cực kỳ nghiêm trọng như giật điện, bỏng nặng, thậm chí là cháy nổ, đe dọa tính mạng con người và tài sản.

Giật điện là nguy cơ tức thời và nguy hiểm nhất khi làm việc với điện. Dòng điện đi qua cơ thể có thể làm ngừng tim, tổn thương hệ thần kinh và cơ bắp. Ngay cả điện áp thấp ở hộ gia đình (220V) cũng đủ gây chết người nếu không cẩn thận.
Cháy nổ là hậu quả tiềm ẩn của việc đấu nối lỏng lẻo, sử dụng dây kém chất lượng hoặc quá tải. Các điểm nối không chắc chắn có thể phát sinh nhiệt do điện trở cao, gây chảy nhựa cách điện và bùng cháy.
Hỏng hóc thiết bị: Đấu nối sai sơ đồ hoặc nhầm lẫn dây nóng/nguội có thể làm chập mạch, gây hỏng bóng đèn, quạt điện hoặc các thiết bị khác được kết nối.

Đó là lý do tại sao trước khi bắt tay vào tìm hiểu sâu hơn về cách đấu công tắc điện, chúng ta phải khắc cốt ghi tâm rằng việc ngắt nguồn điện hoàn toàn và kiểm tra kỹ lưỡng là bước không thể bỏ qua.

Những Dụng Cụ Và Vật Liệu Nào Cần Chuẩn Bị Để Đấu Công Tắc Điện?

Để thực hiện cách đấu công tắc điện một cách trơn tru và an toàn, bạn cần chuẩn bị đầy đủ các dụng cụ và vật liệu sau. Việc chuẩn bị kỹ lưỡng không chỉ giúp công việc nhanh chóng hơn mà còn giảm thiểu rủi ro trong quá trình thực hiện.

• Công tắc điện: Chọn loại công tắc phù hợp với nhu cầu sử dụng (công tắc 1 chiều, 2 chiều, công tắc có đèn báo…).
• Dây điện: Chọn loại dây có tiết diện phù hợp với công suất tải của đèn hoặc thiết bị. Thông thường dây 1.5mm² hoặc 2.5mm² đủ dùng cho chiếu sáng dân dụng.
• Kìm cắt/tuốt dây điện: Dụng cụ chuyên dụng để cắt và tuốt bỏ lớp vỏ cách điện ở đầu dây.
• Tua vít: Cần cả tua vít bake (đầu 4 cạnh) và tua vít dẹt (đầu 2 cạnh) để tháo lắp công tắc và vít đấu nối.
• Bút thử điện: Dụng cụ cực kỳ quan trọng để kiểm tra xem nguồn điện đã ngắt hay chưa. Đừng bao giờ làm việc với điện mà không có bút thử điện.
• Băng keo cách điện: Loại băng keo chuyên dụng để cách điện các mối nối dây.
• Hộp âm tường/nổi (nếu cần): Để lắp công tắc vào tường hoặc trên bề mặt.
• Găng tay cách điện (khuyến khích): Tăng cường lớp bảo vệ an toàn.
• Kính bảo hộ (khuyến khích): Bảo vệ mắt khỏi tia lửa điện bất ngờ (dù rất hiếm nếu làm đúng cách).

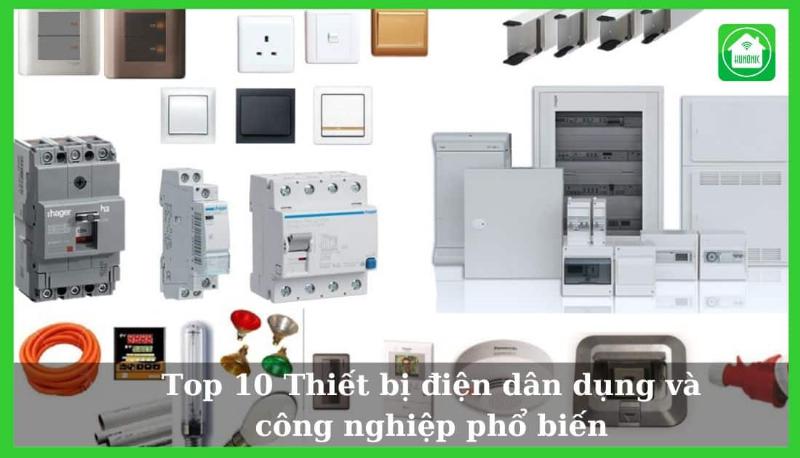

Dụng cụ và vật liệu cần thiết cho cách đấu công tắc điện an toàn

Việc có đầy đủ các dụng cụ trên không chỉ giúp bạn thực hiện cách đấu công tắc điện dễ dàng hơn mà còn đảm bảo tính chuyên nghiệp và an toàn cho công việc của mình. Đừng tiếc tiền đầu tư vào các dụng cụ chất lượng tốt, chúng sẽ phục vụ bạn lâu dài và đảm bảo an toàn hơn.

Pha Nóng, Pha Nguội, Dây Tiếp Đất Là Gì Và Vai Trò Của Chúng?

Trước khi bắt tay vào đấu nối, chúng ta cần hiểu rõ “nhân vật chính” trong mạch điện gia đình: dây pha nóng (dây lửa), dây pha nguội (dây trung tính), và dây tiếp đất (dây mát).

• Dây pha nóng (Live wire – L): Đây là dây mang điện áp cao từ nguồn cung cấp. Khi dòng điện chạy trong mạch, nó đi vào qua dây pha nóng. Đây là dây nguy hiểm nhất, chạm vào sẽ bị giật.
• Dây pha nguội (Neutral wire – N): Dây này tạo đường về cho dòng điện, hoàn thành mạch điện. Về lý thuyết, dây này có điện áp gần bằng 0 so với đất, nên ít nguy hiểm hơn dây nóng, nhưng vẫn có thể gây giật nếu có sự cố hoặc đấu nối sai.
• Dây tiếp đất (Ground wire – PE): Dây này có vai trò bảo vệ an toàn. Nó được nối với vỏ kim loại của thiết bị và được nối đất ở bảng điện chính. Nếu có sự cố rò rỉ điện ra vỏ thiết bị, dòng điện sẽ đi qua dây tiếp đất xuống đất thay vì qua người chạm vào thiết bị, giúp ngăn ngừa giật điện.

Trong việc đấu công tắc điện cơ bản (loại 1 chiều), công tắc luôn được lắp trên dây pha nóng. Mục đích là để khi công tắc ngắt, toàn bộ thiết bị (bóng đèn, quạt…) sẽ không còn điện áp, đảm bảo an toàn khi thay thế hoặc sửa chữa thiết bị đó. Dây nguội và dây tiếp đất (nếu có) sẽ được nối thẳng từ nguồn đến thiết bị mà không đi qua công tắc.

Hiểu rõ vai trò và cách nhận diện từng loại dây là bước đệm cực kỳ quan trọng để thực hiện cách đấu công tắc điện chính xác và an toàn. Việc nhầm lẫn giữa dây nóng và dây nguội khi đấu công tắc có thể khiến thiết bị luôn có điện áp ngay cả khi công tắc đã tắt, tạo ra nguy cơ giật điện tiềm ẩn.

Công Tắc 1 Chiều Hoạt Động Như Thế Nào?

Công tắc 1 chiều (Single-pole switch) là loại công tắc phổ biến nhất trong gia đình, dùng để bật/tắt một bóng đèn hoặc một nhóm bóng đèn từ một vị trí duy nhất.

Nguyên lý hoạt động: Rất đơn giản. Công tắc 1 chiều có hai cực (hai vít đấu dây). Dây pha nóng từ nguồn điện sẽ được nối vào một cực, và dây pha nóng đi đến thiết bị (đèn, quạt) sẽ được nối vào cực còn lại. Khi bạn bật công tắc, một lá đồng bên trong sẽ đóng lại, tạo thành cầu nối cho dòng điện đi từ nguồn qua công tắc đến thiết bị, làm thiết bị hoạt động. Khi bạn tắt công tắc, lá đồng đó sẽ mở ra, ngắt kết nối, chặn dòng điện đến thiết bị, làm thiết bị ngừng hoạt động.

Về cơ bản, nó hoạt động giống như một “cánh cửa” trên đường đi của dây nóng. Mở cửa (bật công tắc) cho điện đi qua, đóng cửa (tắt công tắc) chặn điện lại.

Việc lắp công tắc trên dây nóng là cực kỳ quan trọng. Nếu lắp trên dây nguội, khi tắt công tắc, mạch vẫn có dòng điện chờ ở phía thiết bị (điện áp 220V vẫn nằm ở một cực của bóng đèn), gây nguy hiểm khi thay bóng đèn hoặc sửa chữa.

Hiểu rõ nguyên lý này giúp bạn hình dung được luồng điện trong mạch và thực hiện cách đấu công tắc điện một cách logic và an toàn hơn.

Sơ Đồ Đấu Nối Công Tắc 1 Chiều Cơ Bản Nhất?

Sơ đồ đấu nối công tắc 1 chiều khá đơn giản. Bạn có thể hình dung như sau:

1. Nguồn điện: Có 2 dây chính là dây pha nóng (L) và dây pha nguội (N).
2. Công tắc 1 chiều: Có 2 cực đấu dây.
3. Thiết bị tải: Ví dụ: Bóng đèn. Bóng đèn có 2 đầu nối.

Sơ đồ:

• Dây pha nóng (L) từ nguồn điện được nối vào một cực của công tắc.
• Cực còn lại của công tắc được nối bằng một đoạn dây (gọi là dây ra tải hoặc dây nóng sau công tắc) đến một đầu của bóng đèn.
• Dây pha nguội (N) từ nguồn điện được nối thẳng đến đầu còn lại của bóng đèn.
• (Nếu có) Dây tiếp đất (PE) từ nguồn được nối thẳng đến vỏ kim loại của bóng đèn (nếu có).

Khi công tắc đóng (ON), dòng điện đi từ L nguồn -> công tắc -> dây ra tải -> bóng đèn -> N nguồn, tạo thành mạch kín, đèn sáng.
Khi công tắc ngắt (OFF), mạch bị hở tại công tắc, dòng điện không đến được bóng đèn, đèn tắt.

Việc vẽ sơ đồ hoặc hình dung sơ đồ này trong đầu trước khi bắt tay vào làm là một bước hữu ích trong cách đấu công tắc điện, giúp bạn không bị nhầm lẫn các mối nối.

Quy Trình Chi Tiết Cách Đấu Công Tắc Điện 1 Chiều Tại Nhà?

Ok, bây giờ là phần quan trọng nhất: từng bước thực hiện cách đấu công tắc điện loại 1 chiều. Hãy làm thật cẩn thận và không bỏ sót bất kỳ bước nào liên quan đến an toàn nhé!

Bước 1: Chuẩn Bị Và Ngắt Nguồn Điện

Đây là bước quan trọng nhất, quyết định sự an toàn của bạn.

1. Xác định mạch cần thao tác: Biết rõ công tắc bạn sắp đấu nối điều khiển đèn/thiết bị nào.
2. Tìm aptomat hoặc cầu dao tổng: Xác định vị trí của aptomat (thiết bị ngắt mạch tự động) hoặc cầu dao điều khiển khu vực bạn làm việc. Nếu không chắc chắn, hãy ngắt aptomat tổng của cả nhà.
3. Ngắt nguồn: Gạt aptomat về vị trí OFF hoặc kéo cầu dao xuống. Thường có ký hiệu ON/OFF hoặc I/O. Hãy chắc chắn bạn đã ngắt đúng nguồn.
4. Thông báo cho người trong nhà: Đảm bảo không có ai vô tình bật lại điện trong lúc bạn đang làm việc. Dán biển báo hoặc nói rõ cho mọi người biết.

Bước 2: Kiểm Tra Nguồn Điện Đã Ngắt Hoàn Toàn Hay Chưa

Đừng bao giờ tin tưởng tuyệt đối chỉ vào việc gạt aptomat. Luôn luôn kiểm tra lại bằng bút thử điện.

1. Sử dụng bút thử điện: Chạm đầu bút thử điện vào từng dây (dây nóng, dây nguội, dây tiếp đất nếu có) tại vị trí bạn sẽ làm việc (ví dụ: đầu dây chờ trong hộp âm tường, hoặc tại công tắc cũ nếu đang thay thế).
2. Quan sát tín hiệu: Bút thử điện có đèn báo hoặc tiếng kêu khi chạm vào dây có điện áp. Nếu bút thử điện không sáng đèn hoặc không kêu ở tất cả các dây, chứng tỏ nguồn điện đã được ngắt an toàn.
3. Kiểm tra nhiều lần: Kiểm tra ở nhiều điểm khác nhau để đảm bảo.

Nếu bút thử điện vẫn báo có điện ở bất kỳ dây nào tại khu vực làm việc, tuyệt đối không tiếp tục. Hãy quay lại Bước 1, kiểm tra xem bạn đã ngắt đúng aptomat/cầu dao chưa, hoặc có thể có nguồn phụ nào khác đang cấp điện. An toàn là trên hết!

Bước 3: Tháo Công Tắc Cũ (Nếu Có) Hoặc Chuẩn Bị Vị Trí Lắp Đặt

Nếu bạn đang thay thế công tắc cũ, hãy cẩn thận tháo nó ra.

1. Tháo nắp công tắc: Dùng tua vít dẹt hoặc tay cậy nhẹ nắp công tắc ra.
2. Tháo công tắc khỏi đế/hộp âm tường: Thường có ốc vít giữ công tắc vào đế hoặc hộp. Tháo các ốc vít này.
3. Gỡ dây khỏi công tắc cũ: Ghi nhớ hoặc chụp ảnh vị trí các dây được đấu vào công tắc cũ (thường có ký hiệu L/C và 1/L1). Dùng tua vít nới lỏng các vít giữ dây trên công tắc cũ và nhẹ nhàng rút dây ra. Cẩn thận không để dây bị tụt sâu vào trong ống gen hoặc tường.

Nếu lắp công tắc mới hoàn toàn, hãy đảm bảo hộp âm tường/nổi đã được lắp đặt chắc chắn và các đầu dây chờ đã được kéo đến vị trí đó.

Bước 4: Tuốt Vỏ Cách Điện Đầu Dây

Bạn cần tuốt bỏ một đoạn vỏ cách điện ở đầu các dây điện để phần lõi đồng/nhôm lộ ra để đấu nối vào công tắc.

1. Xác định độ dài cần tuốt: Hầu hết các công tắc đều có vạch hoặc ghi chú cho biết độ dài dây cần tuốt (thường khoảng 1-1.5 cm). Tuốt quá ngắn có thể khiến mối nối không chắc chắn, tuốt quá dài có thể gây chập mạch.
2. Sử dụng kìm tuốt dây chuyên dụng: Kẹp dây vào đúng kích cỡ trên kìm (phù hợp với tiết diện dây) và bóp nhẹ, xoay kìm quanh dây rồi kéo ra. Kìm tuốt dây chuyên dụng giúp tuốt vỏ nhanh và không làm hỏng lõi dây.
3. Nếu không có kìm tuốt dây: Có thể dùng kìm cắt hoặc dao rọc giấy, nhưng phải cực kỳ cẩn thận để không cắt phạm vào lõi dây. Cẩn thận rạch nhẹ lớp vỏ quanh dây rồi kéo bỏ.
4. Xoắn nhẹ đầu dây: Nếu là dây nhiều sợi nhỏ, sau khi tuốt hãy dùng tay xoắn nhẹ các sợi đồng/nhôm lại với nhau để chúng gọn gàng và dễ đưa vào lỗ đấu nối hơn.

Trong việc đấu nối điện, việc đảm bảo kết nối chắc chắn là cực kỳ quan trọng. Điều này gợi nhớ đến tầm quan trọng của các phụ kiện như cốt dây điện trong việc tạo ra những kết nối bền vững, chịu tải tốt, giảm thiểu nguy cơ phát nhiệt do tiếp xúc kém. Đầu dây được tuốt và xoắn gọn gàng sẽ tiếp xúc tốt hơn với vít đấu nối trên công tắc.

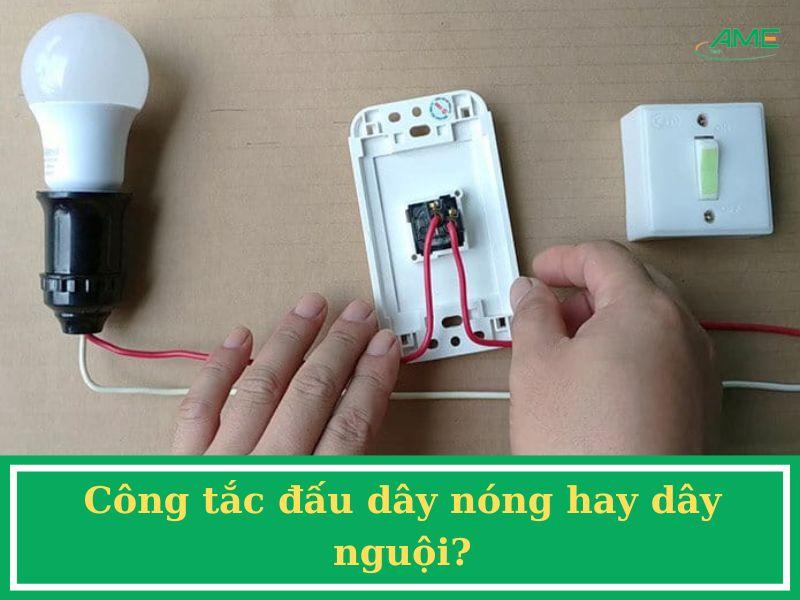

Cách nhận diện dây nóng, nguội, và đất khi thực hiện cách đấu công tắc điện

Bước 5: Đấu Dây Vào Công Tắc Mới (Sơ Đồ 1 Chiều)

Đây là lúc áp dụng sơ đồ đấu nối đã học.

1. Xác định cực trên công tắc: Tìm ký hiệu trên công tắc. Cực “L” hoặc “C” (Common – chung) là cực sẽ nhận dây nóng từ nguồn. Cực còn lại thường được đánh số “1” hoặc “L1” là cực sẽ nối dây nóng đi đến thiết bị (tải).
2. Xác định dây nóng từ nguồn: Dây này thường có màu đỏ, vàng sọc xanh lá, hoặc nâu (tùy theo quy chuẩn cũ/mới hoặc từng khu vực). Nếu không chắc chắn, bạn phải dùng bút thử điện kiểm tra lại khi nguồn đã được ngắt, kiểm tra thông mạch từ nguồn cấp để xác định đúng dây. Tuy nhiên, cách an toàn nhất là dựa vào màu sắc tiêu chuẩn hoặc sơ đồ đi dây ban đầu (nếu có). Trong trường hợp thay thế công tắc cũ, dây ở cực L/C của công tắc cũ thường là dây nóng nguồn vào.
3. Đấu dây nóng từ nguồn vào cực L/C: Nới lỏng vít ở cực L/C trên công tắc mới. Luồn phần lõi dây đã tuốt vào lỗ đấu nối dưới vít. Siết chặt vít lại. Kéo nhẹ sợi dây để kiểm tra xem nó đã được giữ chắc chắn chưa.
4. Đấu dây ra tải vào cực 1/L1: Dây này là dây nóng đi đến bóng đèn hoặc thiết bị. Nới lỏng vít ở cực 1/L1. Luồn phần lõi dây đã tuốt vào lỗ đấu nối dưới vít. Siết chặt vít lại. Kéo nhẹ sợi dây để kiểm tra độ chắc chắn.

Lưu ý: Dây nguội và dây tiếp đất (nếu có) sẽ được nối thẳng từ nguồn đến thiết bị, không đi qua công tắc 1 chiều. Bạn có thể thấy các mối nối này đã được thực hiện sẵn (nối thẳng trong hộp nối) hoặc bạn sẽ cần nối chúng lại với nhau bằng cách xoắn chặt và dùng băng keo cách điện quấn kín (hoặc dùng kẹp nối dây chuyên dụng).

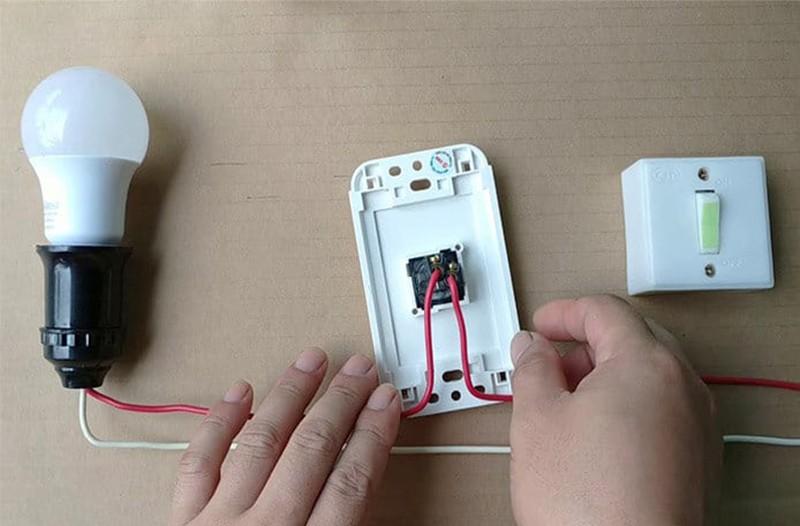

Hướng dẫn kết nối dây điện vào công tắc đúng cách theo sơ đồ cách đấu công tắc điện

Bước 6: Cố Định Công Tắc Vào Hộp/Đế

Sau khi đã đấu nối dây xong, bạn cần lắp công tắc vào vị trí cố định.

1. Gấp gọn dây: Nhẹ nhàng gấp các sợi dây vào trong hộp âm tường hoặc đế nổi, đảm bảo chúng không bị kẹt hoặc đè nén quá mức khi lắp công tắc.
2. Đặt công tắc vào vị trí: Đặt công tắc sao cho các lỗ vít trên thân công tắc thẳng hàng với các lỗ ren trên hộp âm tường/đế.
3. Siết vít cố định: Dùng tua vít siết chặt các ốc vít đi kèm để cố định công tắc vào hộp/đế. Đừng siết quá mạnh có thể làm vỡ hộp hoặc nứt thân công tắc.
4. Lắp nắp che: Đặt nắp che vào vị trí và ấn nhẹ hoặc siết vít (tùy loại) để hoàn tất việc lắp đặt.

Đảm bảo công tắc được lắp thẳng hàng và chắc chắn, không bị lung lay.

Bước 7: Khôi Phục Nguồn Điện Và Kiểm Tra Hoạt Động

Bước cuối cùng là cấp lại điện và kiểm tra xem mọi thứ có hoạt động đúng như mong muốn không.

1. Kiểm tra lại lần cuối: Nhìn lại tổng thể khu vực làm việc, đảm bảo không còn dụng cụ nào sót lại, các mối nối đã được cách điện kỹ lưỡng, và công tắc đã được lắp cố định.
2. Bật lại aptomat/cầu dao: Ra bảng điện chính và gạt aptomat hoặc kéo cầu dao về vị trí ON.
3. Kiểm tra công tắc: Trở lại vị trí công tắc vừa lắp. Thử bật và tắt công tắc nhiều lần.
   • Nếu đèn/thiết bị hoạt động bình thường khi bật và tắt khi tắt, xin chúc mừng, bạn đã thực hiện thành công cách đấu công tắc điện!
   • Nếu công tắc bị chập, aptomat nhảy ngay lập tức: Nguồn điện lại phải ngắt ngay lập tức. Có thể bạn đã đấu nhầm dây nóng và dây nguội vào cùng cực, hoặc dây bị hở vỏ cách điện chạm vào nhau/chạm vào hộp kim loại.
   • Nếu đèn/thiết bị không hoạt động: Kiểm tra lại nguồn điện đã bật chưa, kiểm tra lại các mối nối tại công tắc và tại thiết bị xem có bị tuột không, kiểm tra bóng đèn/thiết bị có bị hỏng không.

Khi khôi phục nguồn điện và kiểm tra, hãy luôn giữ khoảng cách an toàn và tránh chạm vào các bộ phận kim loại của công tắc hoặc thiết bị trong lần thử đầu tiên, phòng trường hợp có sự cố ngoài ý muốn.

Những Lỗi Thường Gặp Khi Đấu Công Tắc Điện Và Cách Khắc Phục?

Mặc dù cách đấu công tắc điện 1 chiều khá đơn giản, người mới bắt đầu vẫn có thể mắc một vài sai lầm cơ bản. Nhận biết và biết cách khắc phục chúng sẽ giúp bạn tự tin hơn.

• Quên ngắt nguồn điện: Lỗi nghiêm trọng nhất. Luôn luôn ngắt nguồn và dùng bút thử điện kiểm tra trước khi chạm vào dây điện.
• Nhầm dây nóng và dây nguội: Đấu nhầm có thể gây chập mạch hoặc khiến thiết bị luôn có điện áp nguy hiểm ngay cả khi tắt công tắc. Hãy cẩn thận xác định dây nóng (thường bằng màu sắc hoặc kiểm tra thông mạch từ nguồn khi đã ngắt điện) và luôn đấu nó vào cực L/C của công tắc.
• Mối nối lỏng lẻo: Dẫn đến phát nhiệt, gây hỏng hóc hoặc cháy nổ. Luôn siết chặt các vít đấu nối và kiểm tra độ chắc chắn bằng cách kéo nhẹ dây.
• Tuốt vỏ cách điện quá dài hoặc quá ngắn: Tuốt quá dài dễ gây chập mạch. Tuốt quá ngắn mối nối không tiếp xúc tốt. Tuốt đúng độ dài được khuyến cáo trên công tắc.
• Không cách điện mối nối: Nếu bạn có các mối nối dây trong hộp (ví dụ nối dây nguội thẳng đến đèn), hãy đảm bảo chúng được xoắn chặt và quấn băng keo cách điện chuyên dụng kín đáo, hoặc sử dụng các kẹp nối dây an toàn.
• Sử dụng dây hoặc công tắc không phù hợp: Dùng dây tiết diện nhỏ cho tải lớn có thể gây quá nhiệt. Dùng công tắc không chịu được công suất của thiết bị cũng vậy. Đọc kỹ thông số kỹ thuật của dây, công tắc và thiết bị.
• Lắp sai vị trí dây nóng/dây ra tải trên công tắc: Mặc dù không gây chập mạch ngay lập tức (vẫn bật tắt được), nhưng lắp ngược dây nóng nguồn vào cực ra tải và dây ra tải vào cực L/C là sai nguyên tắc, khó quản lý và khắc phục sự cố sau này. Luôn đấu dây nóng nguồn vào cực L/C.

Khắc phục các lỗi này đòi hỏi sự cẩn thận, tỉ mỉ và quan trọng nhất là phải ngắt nguồn điện lần nữa trước khi sửa chữa. Đừng ngại tháo ra làm lại nếu phát hiện sai sót.

Đối với những ai quan tâm đến việc bảo vệ và hỗ trợ các cấu kiện trong môi trường công nghiệp, việc sử dụng các vật liệu bền vững là cực kỳ quan trọng. Tương tự như cách chúng ta đảm bảo độ bền cho hệ thống dây điện dân dụng, trong các công trình lớn hơn, tấm grating mạ kẽm thường được sử dụng để làm sàn thao tác, nắp mương cáp hay hàng rào, đảm bảo độ vững chắc và chống ăn mòn theo thời gian.

Khi Nào Nên Gọi Thợ Điện Chuyên Nghiệp?

Mặc dù bạn đã nắm vững cách đấu công tắc điện cơ bản, có những trường hợp bạn nên và bắt buộc phải gọi thợ điện chuyên nghiệp để đảm bảo an toàn tuyệt đối.

• Hệ thống điện cũ kỹ, xuống cấp: Dây điện bị lão hóa, vỏ cách điện bị nứt nẻ, các mối nối cũ kỹ… làm tăng nguy cơ chập cháy. Thợ chuyên nghiệp sẽ đánh giá tổng thể và đưa ra giải pháp khắc phục an toàn.
• Mạch điện phức tạp: Lắp công tắc 2 chiều, 3 chiều, đấu nối nhiều công tắc trên cùng một đế, hoặc can thiệp vào bảng điện, aptomat tổng đòi hỏi kiến thức và kinh nghiệm chuyên sâu hơn.
• Không xác định được dây hoặc nguồn điện: Nếu bạn không thể chắc chắn đâu là dây nóng, dây nguội, hoặc không thể ngắt được nguồn điện một cách an toàn, đừng mạo hiểm.
• Cảm thấy không tự tin hoặc lo lắng: Bất kỳ sự e ngại nào cũng là dấu hiệu cho thấy bạn nên để công việc này cho người có chuyên môn. An toàn sức khỏe và tính mạng của bạn là quan trọng nhất.
• Sự cố điện tái diễn: Aptomat nhảy liên tục, thiết bị hoạt động chập chờn… có thể là dấu hiệu của vấn đề nghiêm trọng hơn trong hệ thống dây ngầm, cần thợ chuyên nghiệp kiểm tra và sửa chữa.

Hãy nhớ rằng, việc tự làm chỉ phù hợp với những thao tác đơn giản và khi bạn đã trang bị đầy đủ kiến thức và kỹ năng an toàn. Đối mặt với những vấn đề phức tạp, thợ điện chuyên nghiệp là lựa chọn sáng suốt nhất.

Kinh Nghiệm Thực Tế Từ Chuyên Gia Về An Toàn Điện

Chúng tôi đã có cuộc trao đổi với Kỹ sư An Ninh Điện Lực Phan Minh Đức, một chuyên gia với nhiều năm kinh nghiệm trong lĩnh vực lắp đặt và kiểm tra an toàn hệ thống điện dân dụng. Ông chia sẻ một lời khuyên quý báu:

“Khi làm việc với điện, dù là những việc tưởng chừng nhỏ nhất như cách đấu công tắc điện hay thay bóng đèn, nguyên tắc vàng đầu tiên và quan trọng nhất luôn là: ‘Hãy giả định rằng tất cả các dây đều có điện cho đến khi bạn chắc chắn 100% rằng nguồn điện đã bị ngắt và đã kiểm tra bằng dụng cụ chuyên dụng’. Đừng bao giờ chủ quan dựa vào màu sắc dây cũ hay lời nói suông. Sử dụng bút thử điện trước mỗi thao tác là hành động bảo vệ bản thân đơn giản nhưng hiệu quả nhất. Ngoài ra, việc sử dụng vật tư điện (dây, công tắc, băng keo) có nguồn gốc rõ ràng, đạt tiêu chuẩn chất lượng cũng góp phần đáng kể vào sự an toàn và độ bền vững của hệ thống điện nhà bạn.”

Lời khuyên từ Kỹ sư Đức một lần nữa nhấn mạnh tầm quan trọng của sự cẩn trọng và việc tuân thủ quy trình an toàn.

Độ bền của hệ thống điện phụ thuộc vào chất lượng từng linh kiện và cách lắp đặt. Điều này khiến ta suy nghĩ về sự bền bỉ đáng kinh ngạc trong tự nhiên, chẳng hạn như danh hiệu cá cứng nhất thế giới dành cho một loài sinh vật có khả năng chịu đựng áp lực và điều kiện khắc nghiệt mà ta khó lòng tưởng tượng được. Tương tự, việc lựa chọn vật liệu chất lượng cho hệ thống điện giúp chúng “chịu đựng” tốt hơn các yếu tố như nhiệt độ, độ ẩm hay sự lão hóa theo thời gian.

Cách Đấu Công Tắc Điện 2 Chiều (Nâng Cao Hơn)

Sau khi đã thành thạo cách đấu công tắc điện 1 chiều, bạn có thể muốn tìm hiểu về công tắc 2 chiều. Công tắc 2 chiều cho phép bạn bật/tắt một thiết bị (thường là đèn cầu thang) từ hai vị trí khác nhau.

Nguyên lý: Công tắc 2 chiều có 3 cực: 1 cực chung (L) và 2 cực chuyển mạch (thường đánh số 1 và 2 hoặc L1 và L2). Thay vì chỉ có 1 vị trí đóng/mở mạch như công tắc 1 chiều, công tắc 2 chiều sẽ chuyển kết nối từ cực chung sang 1 trong 2 cực còn lại.

Sơ đồ cơ bản:

• Công tắc 1: Dây nóng từ nguồn vào cực chung (L1). Hai cực còn lại (1A, 1B) nối với hai cực tương ứng (2A, 2B) của Công tắc 2 bằng hai dây “chuyển tiếp”.
• Công tắc 2: Hai cực nhận dây chuyển tiếp từ Công tắc 1 (2A, 2B). Cực chung (L2) nối với dây nóng đi đến bóng đèn.
• Dây nguội (N) từ nguồn nối thẳng đến bóng đèn.

Việc đấu nối công tắc 2 chiều đòi hỏi sự chính xác cao hơn vì có nhiều dây và mối nối hơn. Sơ đồ đấu cũng có vài biến thể tùy thuộc vào cách đi dây trong nhà. Nếu bạn mới bắt đầu, hãy luyện tập thật thuần thục với công tắc 1 chiều và tham khảo sơ đồ chi tiết (thường đi kèm hướng dẫn của công tắc) trước khi thử sức với công tắc 2 chiều. Luôn luôn tuân thủ các bước an toàn: ngắt điện, kiểm tra, xác định dây…

Tầm Quan Trọng Của Chất Lượng Vật Tư Điện

Khi thực hiện cách đấu công tắc điện hay bất kỳ công việc điện nào khác, chất lượng của vật tư đóng vai trò cực kỳ quan trọng, không chỉ về độ bền mà còn trực tiếp ảnh hưởng đến an toàn.

• Công tắc: Công tắc chất lượng kém dễ bị lỏng lẻo các vít đấu nối, các lá đồng bên trong dễ bị mòn, gãy hoặc tiếp xúc kém, dẫn đến phát nhiệt, chập chờn, thậm chí gây cháy. Chọn công tắc của các thương hiệu uy tín, có chứng nhận tiêu chuẩn an toàn.
• Dây điện: Dây chất lượng kém thường có lõi đồng/nhôm không đủ tiết diện so với thông số ghi trên vỏ, vỏ cách điện mỏng manh, dễ nứt gãy, không chịu được nhiệt độ hoặc hóa chất. Dây không đủ tiết diện khi hoạt động với tải cao sẽ bị quá nhiệt, gây chảy vỏ và chập cháy.
• Băng keo cách điện: Băng keo kém chất lượng dễ bị khô, bong tróc, mất khả năng cách điện theo thời gian. Hãy dùng loại băng keo chuyên dụng, có độ bám dính tốt và khả năng cách điện cao.
• Ống luồn dây, hộp nối: Chất liệu tốt giúp bảo vệ dây điện khỏi tác động vật lý, côn trùng, ẩm ướt. Hộp nối phải kín đáo, đủ không gian cho các mối nối.

Việc đầu tư vào vật tư điện chất lượng cao ban đầu có thể tốn kém hơn một chút, nhưng đổi lại là sự an tâm về an toàn, giảm thiểu rủi ro sự cố và kéo dài tuổi thọ của hệ thống điện trong nhà. Điều này tương tự như việc sử dụng [màng cách nhiệt] (http://maxsyssecurity.com/mang-cach-nhiet.html) chất lượng cao trong xây dựng để giữ nhiệt độ ổn định, tiết kiệm năng lượng và tăng sự thoải mái cho không gian sống. Cả hai đều là những khoản đầu tư mang lại lợi ích lâu dài về hiệu quả và sự an toàn.

Lịch Sử Ra Đời Của Công Tắc Điện: Từ Sơ Khai Đến Hiện Đại

Ngay cả một vật dụng quen thuộc như công tắc điện cũng có một lịch sử phát triển thú vị. Việc hiểu rõ nguồn gốc của chúng không trực tiếp giúp bạn thực hiện cách đấu công tắc điện hiệu quả hơn, nhưng nó cho ta thấy sự tiến bộ không ngừng của công nghệ điện.

Những thiết bị ngắt/đóng mạch đầu tiên xuất hiện cùng với sự phát triển của hệ thống điện vào cuối thế kỷ 19. Ban đầu, chúng khá thô sơ và nguy hiểm, thường chỉ là những cần gạt hoặc vít đơn giản để kết nối/ngắt kết nối dây dẫn.

Công tắc bật/tắt (toggle switch) phổ biến như ngày nay bắt đầu xuất hiện vào đầu thế kỷ 20, mang lại sự tiện lợi và an toàn hơn so với các thiết kế trước đó. Công tắc xoay, công tắc kéo dây cũng từng thịnh hành.

Qua thời gian, thiết kế công tắc ngày càng được cải tiến để an toàn hơn, bền hơn và thẩm mỹ hơn. Các vật liệu cách điện tốt hơn được sử dụng, cơ chế đóng/mở mạch tin cậy hơn. Các loại công tắc đa dạng ra đời như công tắc 2 chiều, công tắc 3 chiều, công tắc dimmer (điều chỉnh độ sáng), công tắc hẹn giờ, và gần đây nhất là công tắc cảm ứng, công tắc thông minh kết nối Wi-Fi/Bluetooth.

Sự phát triển này phản ánh nhu cầu ngày càng cao của con người về tiện nghi, an toàn và hiệu quả sử dụng năng lượng. Tuy nhiên, dù công tắc có hiện đại đến đâu, nguyên lý cơ bản của việc đóng/ngắt mạch vẫn không thay đổi, và việc đấu nối chúng về mặt cơ bản vẫn tuân theo những quy tắc tương tự, đòi hỏi sự cẩn thận và hiểu biết về cách đấu công tắc điện.

Tối Ưu Hệ Thống Điện: Hơn Cả Việc Chỉ Đấu Nối

Học cách đấu công tắc điện là một kỹ năng hữu ích, nhưng đó chỉ là một phần nhỏ trong việc quản lý và tối ưu hệ thống điện trong nhà. Một hệ thống điện an toàn, hiệu quả và tiện nghi đòi hỏi nhiều yếu tố khác:

• Thiết kế hợp lý: Bố trí ổ cắm, công tắc, điểm chiếu sáng ở những vị trí thuận tiện, phù hợp với công năng sử dụng của từng khu vực.
• Chọn dây dẫn phù hợp: Tính toán công suất tải của từng mạch để chọn tiết diện dây dẫn và loại aptomat tương ứng, tránh quá tải gây nóng dây và cháy nổ.
• Sử dụng aptomat chống giật (RCCB/RCBO): Các thiết bị này tự động ngắt điện khi phát hiện dòng điện rò rỉ (chống giật), tăng cường đáng kể sự an toàn cho người sử dụng, đặc biệt ở khu vực ẩm ướt như nhà tắm, nhà bếp.
• Hệ thống tiếp đất: Đảm bảo hệ thống tiếp đất được lắp đặt đúng kỹ thuật cho toàn bộ ngôi nhà và các thiết bị có vỏ kim loại, giúp triệt tiêu dòng rò, ngăn ngừa giật điện.
• Bảo trì định kỳ: Kiểm tra các mối nối, dây dẫn, công tắc, ổ cắm định kỳ để phát hiện sớm các dấu hiệu xuống cấp như vỏ dây bị nứt, công tắc bị lỏng, ổ cắm bị move… và khắc phục kịp thời.

Việc tự mình thực hiện cách đấu công tắc điện với sự cẩn trọng cao nhất là một bước đi tích cực trong việc làm chủ ngôi nhà, nhưng đừng quên bức tranh lớn về an toàn và hiệu quả của toàn bộ hệ thống điện.

Trải Nghiệm Cá Nhân: Bài Học Từ Lần Đầu Tiên Đấu Điện

Tôi còn nhớ lần đầu tiên tôi tự tay thử sức với cách đấu công tắc điện. Đó là khi tôi muốn thay cái công tắc đèn nhà vệ sinh đã cũ mòn. Tôi đã tìm tòi các hướng dẫn trên mạng, chuẩn bị đủ dụng cụ và làm theo từng bước rất cẩn thận, từ việc ngắt aptomat riêng của nhà vệ sinh (sau khi đã kiểm tra bằng bút thử điện ở các ổ cắm xung quanh và thấy không còn điện) cho đến việc đấu nối dây.

Bước khiến tôi hồi hộp nhất chính là lúc đấu dây vào công tắc mới. Tôi đã nhìn đi nhìn lại sơ đồ, so sánh màu dây và vị trí trên công tắc cũ, rồi mới dám siết chặt vít. Tay tôi hơi run khi thực hiện thao tác này.

Khi lắp xong, cố định công tắc và lắp nắp che, tôi ra ngoài hành lang, hít sâu một hơi và gạt aptomat lên. Quay lại, tôi ấn nút công tắc. “Tách!” – tiếng công tắc kêu rõ, và cái đèn nhà vệ sinh sáng bừng lên! Cảm giác lúc đó thật khó tả, vừa là sự nhẹ nhõm vì mọi thứ hoạt động, vừa là niềm vui sướng vì đã tự mình hoàn thành một công việc mà trước đó tôi nghĩ là chỉ thợ mới làm được.

Tuy nhiên, bài học lớn nhất mà tôi rút ra từ lần đó không chỉ là cách đấu công tắc điện, mà là sự tôn trọng tuyệt đối với điện. Dù là một mạch đơn giản, nguy hiểm vẫn luôn rình rập nếu bạn bất cẩn. Từ đó về sau, mỗi khi động đến điện, tôi đều tuân thủ nghiêm ngặt các quy tắc an toàn, không bao giờ bỏ qua bước kiểm tra bằng bút thử điện, và luôn chắc chắn mình hiểu rõ mình đang làm gì.

Kết Luận

Hiểu và thực hiện cách đấu công tắc điện là một kỹ năng dân dụng hữu ích, giúp bạn tiết kiệm chi phí và chủ động hơn trong cuộc sống hàng ngày. Chúng ta đã cùng nhau tìm hiểu từ những khái niệm cơ bản nhất về dòng điện, các loại dây, nguyên lý hoạt động của công tắc 1 chiều, cho đến quy trình đấu nối chi tiết từng bước và những lưu ý quan trọng về an toàn.

Điều cốt lõi nhất khi bạn tự tay đấu nối điện là phải đặt an toàn lên hàng đầu. Luôn luôn ngắt nguồn điện hoàn toàn và kiểm tra kỹ lưỡng bằng bút thử điện trước khi bắt đầu công việc. Chuẩn bị đầy đủ dụng cụ, sử dụng vật tư chất lượng tốt, và làm việc một cách tỉ mỉ, cẩn thận. Đừng ngại tham khảo sơ đồ hoặc hỏi ý kiến người có kinh nghiệm nếu bạn không chắc chắn. Và quan trọng là, biết khi nào thì công việc nằm ngoài khả năng của mình và cần tìm đến sự giúp đỡ của thợ điện chuyên nghiệp.

Học cách đấu công tắc điện là một hành trình thực hành và tích lũy kinh nghiệm. Hãy bắt đầu với những công việc đơn giản nhất, làm thật chậm và chắc. Với sự cẩn trọng và kiến thức đúng đắn, bạn hoàn toàn có thể tự mình xử lý nhiều vấn đề về điện trong nhà một cách an toàn và hiệu quả. Chúc bạn thành công với dự án tự làm điện tiếp theo của mình! Nếu bạn có bất kỳ câu hỏi hoặc kinh nghiệm nào muốn chia sẻ về cách đấu công tắc điện, đừng ngần ngại để lại bình luận bên dưới nhé.
