Chào bạn, có bao giờ bạn nhìn vào một bản vẽ phức thuật kỹ thuật và cảm thấy “choáng ngợp”? Những đường nét, ký hiệu, con số… tất cả trông thật khô khan và khó hiểu, đúng không? Nhưng tin tôi đi, đằng sau vẻ ngoài ấy là cả một câu chuyện, một kế hoạch chi tiết, một ngôn ngữ mà nếu không có nó, chẳng có cây cầu nào được xây, chẳng có chiếc máy bay nào cất cánh, và thậm chí là hệ thống an ninh hiện đại bạn đang dùng cũng khó mà hoạt động trơn tru. Hôm nay, chúng ta sẽ cùng “giải mã” xem vai trò của bản vẽ kỹ thuật quan trọng đến mức nào trong thế giới xung quanh chúng ta. Thật sự, Vai Trò Của Bản Vẽ Kỹ Thuật là nền tảng không thể thiếu trong bất kỳ lĩnh vực kỹ thuật nào, từ cơ khí, xây dựng cho đến điện, điện tử và cả hệ thống an ninh phức tạp.
Nói một cách đơn giản nhất, bản vẽ kỹ thuật giống như một “bản đồ” hoặc “công thức” chi tiết để biến ý tưởng từ trong đầu con người thành hiện thực. Nó là cầu nối giữa người thiết kế, kỹ sư, công nhân và cả những người sử dụng sản phẩm cuối cùng. Không có nó, mọi thứ sẽ chỉ là những suy nghĩ mơ hồ, rất khó để truyền đạt và hiện thực hóa một cách chính xác. Hãy thử tưởng tượng bạn muốn xây một ngôi nhà mà chỉ mô tả bằng lời nói cho thợ xây xem? Chắc chắn sẽ xảy ra vô vàn sai sót, tốn kém thời gian và tiền bạc, thậm chí là không thể hoàn thành đúng ý muốn. Đó chính là lý do vì sao vai trò của bản vẽ kỹ thuật trở nên cực kỳ quan trọng.
Tại Sao Bản Vẽ Kỹ Thuật Lại Là “Ngôn Ngữ Chung”?
Bạn biết đấy, mỗi ngành nghề, mỗi lĩnh vực kỹ thuật đều có những thuật ngữ chuyên môn riêng. Một kỹ sư cơ khí nói chuyện với một kỹ sư điện, hay một kiến trúc sư làm việc với một nhà thầu xây dựng, nếu chỉ dùng lời nói hoặc văn bản thông thường, rất dễ xảy ra hiểu lầm. Nhưng bản vẽ kỹ thuật thì khác. Nó sử dụng một hệ thống ký hiệu, quy ước và tiêu chuẩn đã được quốc tế hóa. Dù bạn ở Việt Nam, Mỹ, hay Đức, nếu cùng làm việc trong lĩnh vực kỹ thuật, bạn hoàn toàn có thể đọc và hiểu được nội dung của một bản vẽ. Đó là một “ngôn ngữ” không cần phiên dịch, giúp mọi người làm việc cùng nhau một cách hiệu quả nhất.
Vai trò của bản vẽ kỹ thuật trong việc chuẩn hóa thông tin là cực kỳ to lớn. Nó đảm bảo rằng mọi người tham gia vào dự án đều có chung một cách hiểu về thiết kế, kích thước, vật liệu, dung sai và các yêu cầu kỹ thuật khác. Điều này không chỉ giúp tránh sai sót mà còn nâng cao năng suất làm việc. Thử nghĩ mà xem, nếu mỗi người hiểu một kiểu, thì làm sao có thể phối hợp nhịp nhàng để tạo ra một sản phẩm hoàn chỉnh, đúng tiêu chuẩn?
Trong ngành an ninh công nghệ cao như Maxsys đang hoạt động, bản vẽ kỹ thuật lại càng đóng vai trò then chốt. Từ bản vẽ bố trí hệ thống camera giám sát, sơ đồ đi dây cáp mạng, đến bản vẽ chi tiết cấu tạo của một cảm biến hay một thiết bị điều khiển truy cập, tất cả đều cần sự chính xác tuyệt đối. Một sai sót nhỏ trên bản vẽ có thể dẫn đến sự cố hoạt động của cả hệ thống, gây nguy hiểm cho tài sản và con người.

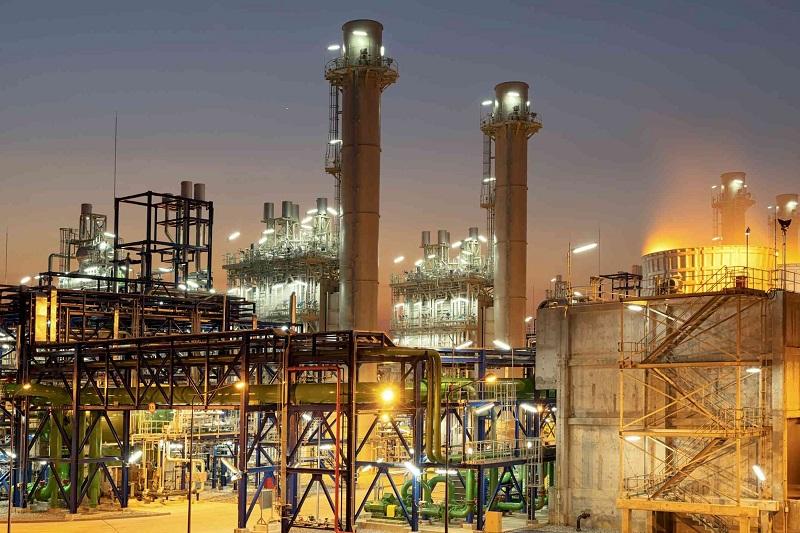

Vai trò của bản vẽ kỹ thuật là nền tảng của mọi công trình kỹ thuật hiện đại.
Vai Trò Của Bản Vẽ Kỹ Thuật Trong Toàn Bộ Vòng Đời Dự Án
Không chỉ quan trọng ở giai đoạn thiết kế, vai trò của bản vẽ kỹ thuật trải dài từ khi ý tưởng mới hình thành cho đến khi sản phẩm được sản xuất, lắp đặt, bảo trì và thậm chí là tháo dỡ.
1. Giai đoạn Thiết kế và Lên Kế hoạch:
Đây là lúc bản vẽ kỹ thuật được tạo ra. Nó giúp các kỹ sư, kiến trúc sư phác thảo ý tưởng, tính toán các thông số kỹ thuật, kiểm tra tính khả thi của thiết kế. Bản vẽ ban đầu có thể chỉ là những bản phác thảo đơn giản, sau đó dần dần được hoàn thiện với đầy đủ chi tiết, kích thước và yêu cầu kỹ thuật. Nó cho phép những người thiết kế “nhìn thấy” sản phẩm hoặc công trình của mình trước khi nó tồn tại trong thực tế.
2. Giai đoạn Sản xuất và Chế tạo:
Khi thiết kế đã hoàn thiện, bản vẽ kỹ thuật trở thành “kim chỉ nam” cho những người thợ, công nhân trực tiếp sản xuất hoặc chế tạo ra sản phẩm. Từ bản vẽ, họ biết cần sử dụng loại vật liệu gì, kích thước chính xác là bao nhiêu, quy trình gia công như thế nào. Sự rõ ràng và chi tiết trên bản vẽ giúp giảm thiểu sai sót trong sản xuất, đảm bảo sản phẩm đầu ra đúng như thiết kế ban đầu. Tương tự như việc hiểu rõ ký hiệu trong bản vẽ cơ khí là cực kỳ quan trọng để người thợ gia công chính xác từng chi tiết nhỏ.
3. Giai đoạn Thi công và Lắp đặt:
Đối với các công trình xây dựng, hệ thống máy móc phức tạp hay hệ thống an ninh, bản vẽ kỹ thuật hướng dẫn chi tiết cách lắp đặt, thi công. Từ vị trí đặt thiết bị, cách kết nối các bộ phận, đến thứ tự các bước thực hiện. Vai trò của bản vẽ kỹ thuật ở đây là đảm bảo mọi thứ được đặt đúng chỗ, kết nối đúng cách, theo đúng tiêu chuẩn kỹ thuật và an toàn.
4. Giai đoạn Kiểm tra và Giám sát:
Trong suốt quá trình sản xuất hay thi công, bản vẽ kỹ thuật được sử dụng để kiểm tra, so sánh với thực tế để đảm bảo mọi thứ đang đi đúng hướng. Các kỹ sư giám sát sử dụng bản vẽ để kiểm tra chất lượng, kích thước, vị trí lắp đặt, đảm bảo tuân thủ đúng thiết kế ban đầu.
5. Giai đoạn Vận hành, Bảo trì và Sửa chữa:
Ngay cả khi công trình đã hoàn thành và đi vào hoạt động, bản vẽ kỹ thuật vẫn cực kỳ hữu ích. Khi cần bảo trì, sửa chữa hay nâng cấp, người kỹ thuật viên sẽ dựa vào bản vẽ để nắm rõ cấu trúc, vị trí các bộ phận, sơ đồ mạch điện, v.v. Điều này giúp họ xác định vấn đề nhanh chóng và đưa ra giải pháp hiệu quả. Thử nghĩ xem, việc sửa chữa một hệ thống an ninh phức tạp mà không có bản vẽ sơ đồ thì khó khăn đến mức nào!
Vai Trò Của Bản Vẽ Kỹ Thuật Trong Từng Lĩnh Vực Cụ Thể
Mặc dù nguyên tắc chung là giống nhau, nhưng vai trò của bản vẽ kỹ thuật lại có những đặc thù riêng trong từng lĩnh vực.
Trong Xây dựng và Kiến trúc: Bản vẽ là linh hồn của mọi công trình. Từ bản vẽ mặt bằng, mặt đứng, mặt cắt đến bản vẽ chi tiết kết cấu, điện, nước, nội thất… tất cả đều cần sự chính xác và đồng bộ. Bản vẽ giúp các bên liên quan (kiến trúc sư, kỹ sư kết cấu, kỹ sư điện nước, nhà thầu, công nhân) hiểu rõ ý đồ thiết kế, yêu cầu kỹ thuật và phối hợp nhịp nhàng. Ví dụ, bản vẽ chi tiết cấu tạo của một bộ cửa kính chống ồn không chỉ thể hiện kích thước mà còn mô tả cấu tạo lớp kính, khung nhôm, gioăng cao su, giúp người thợ lắp đặt đúng cách để đảm bảo hiệu quả cách âm.
Trong Cơ khí Chế tạo: Bản vẽ là ngôn ngữ giao tiếp giữa người thiết kế và người chế tạo. Nó cung cấp đầy đủ thông tin về hình dạng, kích thước, dung sai, vật liệu, độ nhám bề mặt, cách gia công… để tạo ra chi tiết máy hoặc sản phẩm hoàn chỉnh. Hiểu đúng bản vẽ là yếu tố quyết định chất lượng và độ chính xác của sản phẩm cơ khí.
Trong Điện và Điện tử: Bản vẽ sơ đồ mạch điện, sơ đồ nguyên lý, bản vẽ bố trí linh kiện… là công cụ không thể thiếu. Chúng giúp các kỹ sư thiết kế, chế tạo và sửa chữa các thiết bị điện, hệ thống điều khiển. Một sơ đồ mạch điện chi tiết cho biết cách các linh kiện được kết nối với nhau, [đơn vị của điện áp là](http://maxsyssecurity.com/don-vi-cua-dien-ap la.html) gì trong mạch đó, giúp người kỹ thuật viên dễ dàng kiểm tra và sửa chữa khi có sự cố.
Trong Công nghệ Thông tin và An ninh: Như đã đề cập, bản vẽ kỹ thuật đóng vai trò quan trọng trong việc thiết kế, lắp đặt và bảo trì hệ thống mạng, hệ thống camera giám sát, hệ thống báo động, kiểm soát truy cập… Bản vẽ bố trí thiết bị, sơ đồ đi dây, sơ đồ kết nối mạng giúp đảm bảo hệ thống hoạt động hiệu quả và ổn định. Ví dụ, bản vẽ vị trí lắp đặt đầu báo cháy nhiệt gia tăng trong một tòa nhà cần được thể hiện rõ ràng trên bản vẽ mặt bằng để đảm bảo độ phủ sóng và tuân thủ các tiêu chuẩn phòng cháy chữa cháy. Tương tự, việc thiết kế và lắp đặt một hệ thống cửa chống trộm hiện đại cũng cần có bản vẽ chi tiết về cơ cấu khóa, cảm biến, mạch điều khiển, đảm bảo tính an toàn và hiệu quả hoạt động.

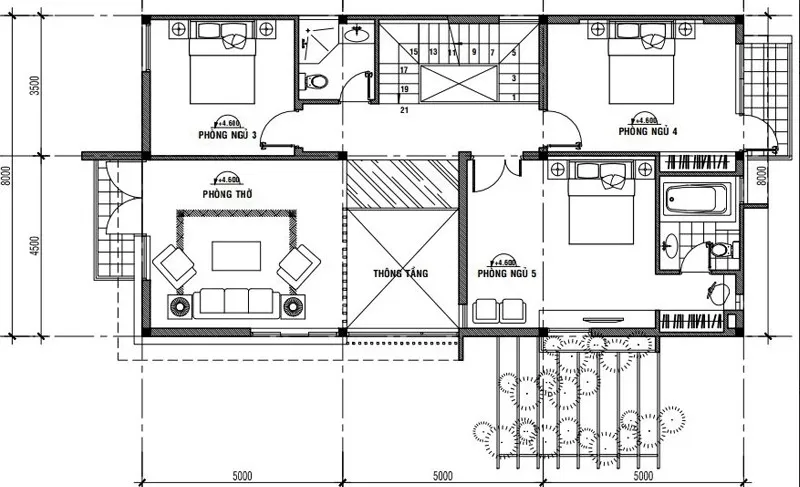

Vai trò của bản vẽ kỹ thuật trong các lĩnh vực khác nhau.
Bản Vẽ Kỹ Thuật – Không Chỉ Là Đường Nét Khô Khan, Mà Là Tương Lai
Ngày nay, với sự phát triển của công nghệ, bản vẽ kỹ thuật không chỉ còn là những nét vẽ trên giấy. Chúng ta có các phần mềm thiết kế 2D, 3D mạnh mẽ (CAD – Computer-Aided Design, CAM – Computer-Aided Manufacturing) giúp tạo ra những bản vẽ cực kỳ chính xác, trực quan và dễ dàng chỉnh sửa. Công nghệ BIM (Building Information Modeling) còn đưa bản vẽ lên một tầm cao mới, tạo ra mô hình thông tin tích hợp của toàn bộ công trình, không chỉ bao gồm hình học mà còn cả các thông tin về vật liệu, chi phí, tiến độ…
Sự tiến bộ này càng củng cố thêm vai trò của bản vẽ kỹ thuật trong kỷ nguyên số. Nó không chỉ là tài liệu thiết kế mà còn là dữ liệu quan trọng cho quá trình mô phỏng, phân tích, quản lý vòng đời sản phẩm/công trình.
Nhưng liệu công nghệ có thay thế hoàn toàn kỹ năng đọc và hiểu bản vẽ truyền thống? Tôi nghĩ là không. Phần mềm là công cụ, còn khả năng đọc, hiểu, phân tích bản vẽ vẫn là kỹ năng cốt lõi của người làm kỹ thuật. Công nghệ giúp chúng ta tạo ra bản vẽ tốt hơn, nhưng bản chất và ngôn ngữ của bản vẽ vẫn là thứ cần được nắm vững.
Kỹ Năng Đọc Bản Vẽ Kỹ Thuật Có Quan Trọng Không?
Câu trả lời là CÓ, cực kỳ quan trọng! Dù bạn là kỹ sư thiết kế, người thợ trực tiếp thi công, hay thậm chí là một nhà quản lý dự án, khả năng đọc và hiểu bản vẽ kỹ thuật là một lợi thế lớn, đôi khi là yêu cầu bắt buộc.
- Đối với người thiết kế: Đọc bản vẽ của người khác giúp bạn học hỏi, tham khảo, tránh lặp lại sai lầm và tìm kiếm ý tưởng mới.
- Đối với người thi công/sản xuất: Đọc bản vẽ là để hiểu đúng yêu cầu của người thiết kế, thực hiện công việc chính xác, đảm bảo chất lượng và an toàn.
- Đối với người quản lý: Đọc bản vẽ giúp bạn nắm bắt tiến độ, kiểm tra chất lượng công việc, đánh giá rủi ro và đưa ra quyết định phù hợp.
- Đối với người bảo trì/sửa chữa: Đọc bản vẽ là cách nhanh nhất để định vị sự cố, hiểu cấu tạo bên trong và đưa ra giải pháp khắc phục.
Nói cách khác, kỹ năng đọc bản vẽ kỹ thuật giống như việc biết đọc vậy đó. Nếu không biết đọc, bạn sẽ bỏ lỡ rất nhiều thông tin quan trọng, rất khó để tiếp thu kiến thức và làm việc hiệu quả trong thế giới kỹ thuật.
Những “Thử Thách” Thường Gặp Khi Làm Việc Với Bản Vẽ Kỹ Thuật
Dù vai trò của bản vẽ kỹ thuật là không thể phủ nhận, nhưng không phải lúc nào mọi thứ cũng suôn sẻ. Một số “thử thách” mà những người làm kỹ thuật hay gặp phải bao gồm:
- Bản vẽ không rõ ràng, thiếu thông tin: Đôi khi do người thiết kế chưa đủ kinh nghiệm hoặc thiếu cẩn trọng, bản vẽ có thể bị thiếu kích thước, thiếu ký hiệu, hoặc các nét vẽ chồng chéo khó nhìn. Điều này gây khó khăn cho người đọc và dễ dẫn đến sai sót.
- Sai sót trong bản vẽ: Không ai là hoàn hảo, và bản vẽ cũng có thể có sai sót. Việc phát hiện ra những sai sót này sớm giúp tiết kiệm rất nhiều chi phí và thời gian sửa chữa sau này.
- Sự khác biệt về tiêu chuẩn và quy ước: Dù đã có tiêu chuẩn quốc tế, nhưng đôi khi vẫn có những khác biệt nhỏ giữa các tiêu chuẩn của từng quốc gia hoặc từng công ty. Người làm việc với bản vẽ cần nắm rõ những khác biệt này.
- Thay đổi thiết kế đột ngột: Trong quá trình triển khai, thiết kế có thể cần thay đổi vì nhiều lý do. Việc cập nhật bản vẽ kịp thời và thông báo cho tất cả các bên liên quan là rất quan trọng.
Để vượt qua những thử thách này, sự cẩn trọng, tỉ mỉ và khả năng giao tiếp tốt là yếu tố cần thiết. Luôn luôn đặt câu hỏi nếu có điều gì đó không rõ ràng trên bản vẽ!
Học đọc bản vẽ kỹ thuật là một kỹ năng quan trọng.
Một Vài Lời Khuyên Để “Làm Quen” Với Bản Vẽ Kỹ Thuật
Nếu bạn đang muốn tìm hiểu hoặc cải thiện kỹ năng đọc bản vẽ kỹ thuật, đây là một vài lời khuyên nhỏ từ kinh nghiệm của tôi:
- Bắt đầu từ những điều cơ bản: Tìm hiểu về các loại đường nét, các phương pháp chiếu (hình chiếu vuông góc, hình chiếu trục đo), các loại hình cắt, mặt cắt. Nắm vững các quy ước về ghi kích thước, dung sai, độ nhám bề mặt.
- Tìm hiểu về các ký hiệu: Mỗi lĩnh vực có những ký hiệu riêng. Hãy tìm hiểu các ký hiệu phổ biến trong lĩnh vực bạn quan tâm. Ví dụ, trong bản vẽ điện, các ký hiệu cho điện trở, tụ điện, cuộn cảm, công tắc… là rất quan trọng.
- Thực hành nhiều: Cách tốt nhất để học đọc bản vẽ là thực hành. Hãy tìm những bản vẽ đơn giản và cố gắng hiểu nội dung của nó. Dần dần tăng độ phức tạp.
- Tìm kiếm nguồn tài liệu đáng tin cậy: Có rất nhiều sách giáo khoa, tài liệu trực tuyến và khóa học về bản vẽ kỹ thuật. Hãy chọn những nguồn uy tín để học.
- Học hỏi từ những người có kinh nghiệm: Đừng ngần ngại hỏi các kỹ sư, thợ lành nghề đi trước. Họ có thể chia sẻ những kinh nghiệm thực tế rất giá trị.
- Kết hợp lý thuyết và thực tế: Cố gắng liên hệ những gì bạn thấy trên bản vẽ với sản phẩm hoặc công trình thực tế. Điều này giúp bạn hiểu sâu hơn về ý nghĩa của các chi tiết trên bản vẽ.
Góc nhìn Chuyên gia: Vai trò của bản vẽ kỹ thuật trong An ninh Công nghệ
Như đã đề cập, trong lĩnh vực an ninh công nghệ cao, vai trò của bản vẽ kỹ thuật lại càng được nâng tầm. Ông Trần Văn Hùng, một kỹ sư trưởng giàu kinh nghiệm trong lĩnh vực tích hợp hệ thống an ninh tại TP.HCM, chia sẻ: “Trong mọi dự án an ninh mà chúng tôi triển khai, từ lắp đặt hệ thống camera quy mô lớn cho một tòa nhà chọc trời, đến thiết kế hệ thống kiểm soát ra vào cho một nhà máy, bản vẽ kỹ thuật luôn là tài liệu đầu tiên và quan trọng nhất. Nó không chỉ giúp chúng tôi xác định vị trí lắp đặt chính xác của từng thiết bị như camera, cảm biến, đầu đọc thẻ, mà còn thể hiện sơ đồ đi dây cáp tín hiệu, cáp nguồn, sơ đồ kết nối mạng, và cả vị trí đặt tủ thiết bị trung tâm.”
Ông Hùng nhấn mạnh thêm: “Một bản vẽ hệ thống an ninh tốt không chỉ đảm bảo việc lắp đặt diễn ra đúng kế hoạch, tránh sai sót, mà còn là cơ sở để khách hàng hình dung rõ ràng về hệ thống của họ. Nó giúp chúng tôi và khách hàng có chung một ‘ngôn ngữ’ khi thảo luận về thiết kế, phạm vi phủ sóng, các khu vực cần ưu tiên giám sát hoặc bảo vệ. Sau khi hoàn thành, bản vẽ này còn là tài liệu cực kỳ quý giá cho công tác bảo trì, nâng cấp sau này. Có bản vẽ trong tay, việc xác định nguyên nhân sự cố hay thêm bớt thiết bị mới trở nên nhanh chóng và hiệu quả hơn rất nhiều.”
Đây là minh chứng rõ ràng cho thấy vai trò của bản vẽ kỹ thuật không chỉ dừng lại ở việc thiết kế hay thi công ban đầu, mà nó còn là một phần không thể thiếu trong vòng đời vận hành và bảo trì của các hệ thống phức tạp, đặc biệt là trong lĩnh vực an ninh – nơi sự chính xác và tin cậy là yếu tố sống còn.
Kết Luận
Qua những gì chúng ta vừa tìm hiểu, có thể thấy vai trò của bản vẽ kỹ thuật là vô cùng to lớn và không thể thiếu trong mọi lĩnh vực kỹ thuật. Nó không chỉ là công cụ truyền đạt thông tin kỹ thuật một cách chính xác và hiệu quả, mà còn là nền tảng cho sự phối hợp nhịp nhàng giữa các bên liên quan, đảm bảo chất lượng, an toàn và tiến độ của mọi dự án.
Từ những công trình vĩ đại như tòa nhà cao tầng, cây cầu vượt biển, đến những chi tiết máy nhỏ bé hay hệ thống an ninh hiện đại bảo vệ tài sản và con người, tất cả đều bắt nguồn từ bản vẽ kỹ thuật. Việc hiểu và làm việc hiệu quả với bản vẽ kỹ thuật là một kỹ năng cốt lõi mà bất kỳ ai làm việc trong lĩnh vực kỹ thuật đều cần trang bị.
Vậy nên, lần tới khi bạn nhìn vào một bản vẽ kỹ thuật, đừng chỉ thấy những đường nét khô khan. Hãy nhìn vào đó như một câu chuyện về sự sáng tạo, về kế hoạch tỉ mỉ, và về sự hợp tác để biến ý tưởng thành hiện thực. Vai trò của bản vẽ kỹ thuật thực sự là cầu nối quan trọng giữa thế giới ý tưởng và thế giới vật chất. Hy vọng bài viết này đã giúp bạn có cái nhìn rõ ràng và đầy đủ hơn về tầm quan trọng của nó.
Bạn đã từng làm việc với bản vẽ kỹ thuật chưa? Bạn thấy nó quan trọng như thế nào trong công việc của mình? Hãy chia sẻ suy nghĩ và kinh nghiệm của bạn ở phần bình luận nhé!
