Máng Cáp 200x100: "Xương Sống" Dẫn Đường Dây Hoàn Hảo Cho Mọi Công Trình Hiện Đại

Bạn có bao giờ bước vào một tòa nhà văn phòng, nhà xưởng, hay thậm chí là ngôi nhà của mình và cảm thấy “choáng ngợp” trước mớ dây cáp chằng chịt, rối như tơ vò? Từ dây điện, dây mạng, cáp camera an ninh, đến dây tín hiệu điều khiển… tất cả như một “ma trận” không hồi kết, vừa mất mỹ quan, vừa tiềm ẩn bao nguy hiểm. Thử nghĩ xem, nếu có sự cố xảy ra, việc dò tìm và xử lý một sợi cáp duy nhất trong đống hỗn độn ấy có khác gì “mò kim đáy bể”? Đây chính là lúc chúng ta nhận ra tầm quan trọng không thể phủ nhận của việc quản lý cáp chuyên nghiệp, và máng cáp 200×100 nổi lên như một giải pháp “vàng” được ưa chuộng bậc nhất hiện nay. Trong bài viết này, chúng ta sẽ cùng khám phá sâu hơn về loại máng cáp này, tại sao nó lại phổ biến đến vậy, và làm thế nào để lựa chọn cũng như sử dụng máng cáp 200×100 một cách hiệu quả nhất cho công trình của bạn. Maxsys tin rằng, sau khi đọc xong, bạn sẽ có cái nhìn hoàn toàn mới về vai trò thiết yếu của hệ thống máng cáp trong việc xây dựng một hạ tầng an toàn, gọn gàng và bền vững.

Máng Cáp 200×100 là Gì và Tại Sao Kích Thước Này Lại Phổ Biến?

Máng cáp, hay còn gọi là cable tray, là một hệ thống giá đỡ được sử dụng để nâng đỡ, bảo vệ và tổ chức các loại cáp điện, cáp mạng, cáp tín hiệu… trong các tòa nhà, nhà xưởng, trung tâm dữ liệu, và nhiều công trình khác. Thay vì để cáp đi “lang thang” trên trần, sàn, hoặc âm tường một cách thiếu kiểm soát, máng cáp cung cấp một con đường đi an toàn, gọn gàng và dễ dàng quản lý.

Vậy còn máng cáp 200×100 thì sao? Con số “200×100” ở đây đơn giản là chỉ kích thước tiết diện của máng cáp: chiều rộng 200mm và chiều cao 100mm. Đây là một trong những kích thước máng cáp tiêu chuẩn và được sử dụng rất phổ biến trên thị trường.

Kích Thước 200×100 Phù Hợp Cho Những Công Trình Nào?

Kích thước 200x100mm mang lại sự cân bằng lý tưởng giữa khả năng chứa cáp và tính gọn nhẹ, linh hoạt khi lắp đặt. Nó đủ lớn để chứa một lượng đáng kể các loại cáp phổ thông trong hệ thống điện nhẹ, mạng viễn thông hay hệ thống an ninh giám sát, nhưng không quá cồng kềnh để gây khó khăn trong việc bố trí không gian, đặc biệt là ở những khu vực có trần thấp hoặc không gian hạn chế.

Kích thước máng cáp 200×100 này thường được ứng dụng rộng rãi trong:

Tòa nhà văn phòng: Dẫn đường dây mạng, cáp điện cho các thiết bị văn phòng, hệ thống chiếu sáng, hệ thống điều hòa.
Nhà xưởng, khu công nghiệp: Dẫn cáp điều khiển, cáp nguồn nhỏ, cáp tín hiệu cho máy móc, hệ thống chiếu sáng xưởng.
Trung tâm dữ liệu (Data Center): Mặc dù các trung tâm dữ liệu lớn có thể dùng máng cáp lớn hơn, máng cáp 200×100 vẫn rất hữu ích cho việc phân phối cáp trong các hành lang, hoặc các khu vực tập trung cáp nhỏ lẻ.
Tầng hầm kỹ thuật: Quản lý các loại cáp dịch vụ.
Hệ thống an ninh và giám sát: Đi dây cho camera CCTV, hệ thống kiểm soát ra vào, hệ thống báo động… Đây là lĩnh vực mà Maxsys có nhiều kinh nghiệm, và chúng tôi nhận thấy máng cáp 200×100 là lựa chọn tối ưu cho nhiều dự án.
Các công trình dân dụng và thương mại khác: Khách sạn, bệnh viện, trường học, siêu thị… đều có thể sử dụng máng cáp 200×100 cho các hệ thống cáp của mình.

Lý do chính khiến máng cáp 200×100 “được lòng” nhiều nhà thầu và chủ đầu tư nằm ở tính linh hoạt và hiệu quả chi phí của nó. Kích thước này cho phép quy hoạch và mở rộng hệ thống cáp trong tương lai một cách dễ dàng mà không cần phải thay đổi toàn bộ hạ tầng.

Cấu Tạo và Chất Liệu Phổ Biến Của Máng Cáp 200×100

Để máng cáp 200×100 có thể “gánh vác” nhiệm vụ quan trọng của mình, cấu tạo và chất liệu của nó đóng vai trò cực kỳ then chốt. Máng cáp nói chung và máng cáp 200×100 nói riêng thường được sản xuất từ các vật liệu kim loại để đảm bảo độ bền chắc và khả năng chịu tải.

Các Loại Chất Liệu Chính

Các chất liệu phổ biến nhất để sản xuất máng cáp 200×100 bao gồm:

Thép mạ kẽm nhúng nóng: Đây là loại vật liệu rất được ưa chuộng, đặc biệt là cho các công trình lắp đặt ngoài trời hoặc trong môi trường ẩm ướt, ăn mòn cao. Quá trình mạ kẽm nhúng nóng tạo ra một lớp bảo vệ dày, giúp máng cáp chống gỉ sét hiệu quả theo thời gian. Độ bền của loại máng cáp 200×100 này rất cao.
Thép mạ kẽm điện phân: Còn gọi là thép mạ kẽm lạnh. Lớp mạ kẽm mỏng hơn so với mạ nhúng nóng, do đó khả năng chống ăn mòn không bằng. Tuy nhiên, loại này có bề mặt sáng bóng, mịn đẹp hơn và giá thành thường thấp hơn. Máng cáp 200×100 mạ kẽm điện phân phù hợp cho lắp đặt trong nhà, môi trường khô ráo, ít chịu ảnh hưởng của hóa chất.
Thép sơn tĩnh điện: Máng cáp được làm từ thép tấm, sau đó được sơn phủ một lớp sơn tĩnh điện theo màu sắc mong muốn (thường là ghi sáng, cam, xanh…). Lớp sơn này không chỉ tăng tính thẩm mỹ mà còn giúp chống gỉ ở mức độ nhất định trong môi trường trong nhà. Máng cáp 200×100 sơn tĩnh điện rất phổ biến trong các tòa nhà văn phòng, trung tâm thương mại.
Inox (Thép không gỉ): Đây là loại vật liệu cao cấp nhất, có khả năng chống ăn mòn tuyệt vời, ngay cả trong môi trường hóa chất khắc nghiệt. Máng cáp 200×100 làm bằng Inox thường được sử dụng trong các nhà máy hóa chất, thực phẩm, y tế… nơi yêu cầu vệ sinh và độ bền vật liệu cực cao. Tuy nhiên, giá thành của nó cũng cao nhất.
Nhôm: Nhẹ hơn thép, có khả năng chống ăn mòn tự nhiên (tạo lớp oxide bảo vệ). Máng cáp 200×100 làm bằng nhôm thường dùng trong môi trường có yêu cầu về trọng lượng nhẹ hoặc cần tính chống ăn mòn đặc thù của nhôm.

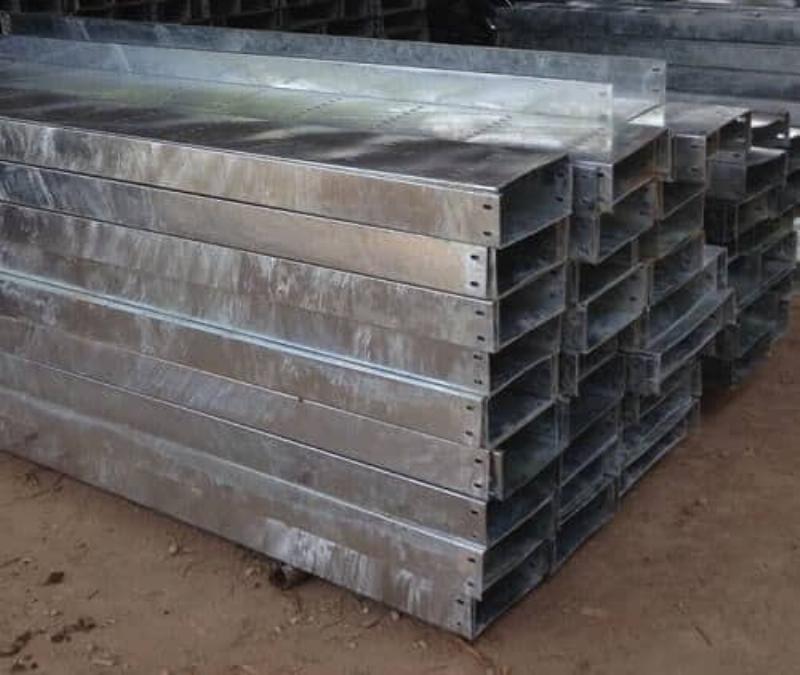

Hình ảnh minh họa các loại chất liệu máng cáp 200×100 phổ biến: thép mạ kẽm, sơn tĩnh điện, inox.

Việc lựa chọn chất liệu cho máng cáp 200×100 phụ thuộc vào môi trường lắp đặt (trong nhà/ngoài trời, khô ráo/ẩm ướt, có hóa chất không…), yêu cầu về độ bền, tính thẩm mỹ và ngân sách của dự án. Đối với các hệ thống an ninh như camera giám sát ngoài trời, máng cáp 200×100 mạ kẽm nhúng nóng là lựa chọn tối ưu để đảm bảo độ bền vững trước thời tiết khắc nghiệt.

Các Loại Máng Cáp 200×100 Theo Kết Cấu

Không chỉ khác nhau về chất liệu, máng cáp 200×100 còn có thể phân loại theo kết cấu bề mặt, mỗi loại phù hợp với những ứng dụng và loại cáp khác nhau.

Máng cáp 200×100 đục lỗ (Perforated Cable Tray): Đây là loại phổ biến nhất. Bề mặt đáy và hai bên thành máng được đục các lỗ nhỏ. Những lỗ này có vai trò quan trọng:
- Thông gió, tản nhiệt: Giúp các loại cáp bên trong (đặc biệt là cáp nguồn, cáp mạng truyền dữ liệu tốc độ cao) không bị quá nhiệt, đảm bảo hiệu suất và tuổi thọ của cáp.
- Thoát nước: Ngăn ngừa nước đọng trong máng khi lắp đặt ngoài trời hoặc trong môi trường ẩm.
- Dễ dàng cố định cáp: Có thể dùng dây rút (cable tie) hoặc các phụ kiện khác để cố định cáp vào các lỗ, giữ cho hệ thống gọn gàng và không bị xê dịch.
- Giảm trọng lượng: Giúp máng nhẹ hơn, dễ dàng vận chuyển và lắp đặt.
Máng cáp 200×100 không đục lỗ (Solid Bottom Cable Tray / Trough): Loại này có bề mặt đáy và thành máng liền khối, không có lỗ.
- Bảo vệ cáp tốt hơn: Ngăn bụi bẩn, chất lỏng hoặc các vật thể nhỏ rơi vào làm hỏng cáp, đặc biệt phù hợp với các loại cáp nhạy cảm hoặc lắp đặt trong môi trường nhiều bụi bẩn, dầu mỡ (ví dụ: nhà máy cơ khí).
- Ngăn nhiễu điện từ: Lớp kim loại liền mạch giúp giảm thiểu nhiễu điện từ ảnh hưởng đến các tín hiệu cáp, quan trọng trong các hệ thống truyền dữ liệu nhạy cảm.
- Khả năng chịu lực tốt hơn: Kết cấu liền mạch thường có độ cứng vững cao hơn.
- Tuy nhiên, loại này không có khả năng thông gió, tản nhiệt, và nặng hơn loại đục lỗ.
Máng cáp dạng lưới (Wire Mesh Cable Tray / Cable Basket): Dù không phổ biến bằng hai loại trên với kích thước chuẩn 200×100, máng cáp dạng lưới cũng là một giải pháp quản lý cáp linh hoạt. Chúng được làm từ các thanh thép hàn lại tạo thành dạng lưới.
- Tính linh hoạt cao: Dễ dàng cắt, uốn cong tại công trường để phù hợp với địa hình.
- Thông gió, tản nhiệt tối ưu: Do kết cấu dạng lưới hở hoàn toàn.
- Dễ dàng thêm/bớt cáp: Có thể đưa cáp vào hoặc ra khỏi máng ở bất kỳ điểm nào.
- Thường được dùng cho hệ thống cáp mạng, cáp tín hiệu trong các văn phòng, trung tâm dữ liệu nhỏ. Kích thước 200×100 của dạng lưới có thể được hiểu theo nghĩa là bề rộng và chiều cao tổng thể của rổ lưới.

Lựa chọn loại máng cáp 200×100 phù hợp phụ thuộc vào loại cáp sẽ đi trong đó, môi trường lắp đặt và các yêu cầu kỹ thuật cụ thể của dự án.

Phụ Kiện Đi Kèm Máng Cáp 200×100: “Trợ Thủ” Đắc Lực

Hệ thống máng cáp không chỉ có những đoạn máng thẳng. Để có thể dẫn cáp theo mọi hướng trong không gian phức tạp của công trình, chúng ta cần đến một “binh đoàn” các phụ kiện đi kèm. Đối với máng cáp 200×100, các phụ kiện cũng có kích thước tương ứng để đảm bảo sự khớp nối hoàn hảo và tính thẩm mỹ.

Các loại phụ kiện phổ biến bao gồm:

Co ngang (Elbow 90/45 độ): Dùng để chuyển hướng hệ thống máng cáp sang trái hoặc phải với góc 90 hoặc 45 độ.
Co lên (Internal Riser): Dùng để chuyển hướng hệ thống máng cáp đi lên theo phương thẳng đứng.
Co xuống (External Riser): Dùng để chuyển hướng hệ thống máng cáp đi xuống theo phương thẳng đứng.
Tê ngang (Horizontal Tee): Dùng để chia hệ thống máng cáp thành hai nhánh đi ngang khác nhau, tạo thành hình chữ T.
Ngã tư (Horizontal Cross): Dùng để chia hệ thống máng cáp thành ba nhánh đi ngang khác nhau, tạo thành hình chữ thập.
Giảm (Reducer): Dùng để nối máng cáp 200×100 với máng cáp có kích thước chiều rộng nhỏ hơn (ví dụ: nối máng 200×100 với máng 100×100).
Tấm nối (Splice Plate): Dùng để nối các đoạn máng cáp thẳng hoặc phụ kiện lại với nhau. Đây là phụ kiện không thể thiếu.
Thanh đỡ (Support Bracket/Hanger): Dùng để treo hoặc đỡ máng cáp lên trần, tường hoặc sàn. Có nhiều loại thanh đỡ khác nhau như đỡ chữ L, đỡ chữ V, ty ren treo…
Nắp đậy (Cover): Tấm kim loại dùng để đậy lên trên máng cáp, bảo vệ cáp khỏi bụi bẩn, vật rơi và tăng tính thẩm mỹ (thường dùng cho máng không đục lỗ hoặc trong môi trường đặc biệt).
Vách ngăn (Divider): Dùng để chia máng cáp 200×100 thành các ngăn riêng biệt, giúp phân loại và tách bạch các loại cáp khác nhau (ví dụ: tách cáp điện với cáp tín hiệu để tránh nhiễu).
Bulong, đai ốc, long đền: Các loại phụ kiện cơ khí dùng để cố định tấm nối, thanh đỡ…

Việc lựa chọn và sử dụng đúng loại phụ kiện máng cáp 200×100 là cực kỳ quan trọng để đảm bảo hệ thống được lắp đặt chắc chắn, an toàn và đáp ứng đúng yêu cầu về dẫn hướng cáp.

Hình ảnh các phụ kiện tiêu chuẩn cho máng cáp 200×100 như co ngang, tê, ngã tư, tấm nối.

Tiêu Chuẩn và Quy Định Liên Quan Đến Máng Cáp 200×100

Khi lắp đặt hệ thống máng cáp 200×100, đặc biệt là trong các công trình lớn, việc tuân thủ các tiêu chuẩn và quy định kỹ thuật là bắt buộc để đảm bảo an toàn, độ bền và hiệu quả của hệ thống. Tại Việt Nam, có một số tiêu chuẩn và quy định liên quan đến máng cáp và hệ thống điện nói chung mà bạn cần lưu ý:

TCVN 10896 (IEC 61537): Đây là tiêu chuẩn quốc gia Việt Nam tương đương với tiêu chuẩn quốc tế IEC 61537 về “Hệ thống máng cáp và thang cáp”. Tiêu chuẩn này quy định các yêu cầu về vật liệu, kết cấu, thử nghiệm (chịu tải, chống ăn mòn, chống cháy…) đối với máng cáp và thang cáp. Khi chọn máng cáp 200×100, bạn nên kiểm tra xem nhà sản xuất có tuân thủ tiêu chuẩn này không.
Các quy định về an toàn điện: Hệ thống máng cáp là một phần của hạ tầng điện, do đó cần tuân thủ các quy định về an toàn điện trong xây dựng và lắp đặt.
Quy định về phòng cháy chữa cháy (PCCC): Trong một số công trình đặc thù, hệ thống máng cáp có thể cần đáp ứng các yêu cầu về khả năng chịu lửa hoặc duy trì tính toàn vẹn của hệ thống cáp trong trường hợp hỏa hoạn. Máng cáp 200×100 có thể cần được làm từ vật liệu chống cháy hoặc có lớp phủ chống cháy.
Quy định về môi trường: Việc lựa chọn chất liệu và xử lý bề mặt máng cáp 200×100 đôi khi cũng cần xem xét yếu tố môi trường, đặc biệt là trong các ngành công nghiệp nhạy cảm.

Việc mua máng cáp 200×100 từ các nhà sản xuất uy tín, có chứng nhận về chất lượng và tuân thủ tiêu chuẩn sẽ giúp bạn yên tâm hơn về độ an toàn và hiệu quả của hệ thống. Đừng ngần ngại yêu cầu nhà cung cấp cung cấp các chứng chỉ chất lượng (CO, CQ) hoặc kết quả thử nghiệm sản phẩm.

Hướng Dẫn Lắp Đặt Máng Cáp 200×100 Chi Tiết Từ A-Z

Lắp đặt máng cáp 200×100 không phải là một công việc quá phức tạp, nhưng đòi hỏi sự tỉ mỉ, chính xác và tuân thủ các nguyên tắc an toàn. Dưới đây là các bước cơ bản để lắp đặt hệ thống máng cáp 200×100 một cách hiệu quả:

Khảo sát và Lập kế hoạch:
- Xác định đường đi của hệ thống cáp dựa trên bản vẽ kỹ thuật.
- Đo đạc và tính toán số lượng đoạn máng thẳng 200×100, phụ kiện (co, tê, ngã tư, giảm), thanh đỡ, tấm nối, bulong… cần thiết.
- Xác định vị trí lắp đặt các điểm treo hoặc đỡ máng cáp, đảm bảo khoảng cách giữa các điểm đỡ phù hợp với tải trọng dự kiến (thường 1.5m – 2.5m tùy loại máng và tải).
- Lưu ý các vị trí giao cắt với các hệ thống khác (ống nước, ống điều hòa…) để có phương án xử lý phù hợp.
Chuẩn bị Vật tư và Dụng cụ:
- Tập kết đầy đủ máng cáp 200×100 và các phụ kiện đã tính toán.
- Chuẩn bị dụng cụ: Máy khoan bê tông/thép, máy cắt máng chuyên dụng (tránh dùng máy cắt bằng nhiệt gây hỏng lớp mạ/sơn), thước đo, bút đánh dấu, kìm, cờ lê, tuốc nơ vít, thiết bị bảo hộ cá nhân (găng tay, kính mắt, mũ bảo hiểm).
Đánh dấu Vị trí Lắp đặt:
- Sử dụng thước và bút đánh dấu để xác định chính xác vị trí các điểm treo/đỡ máng cáp trên trần hoặc tường theo kế hoạch.
- Đảm bảo các điểm đánh dấu thẳng hàng và có khoảng cách đều nhau.
Lắp đặt Hệ thống Thanh Đỡ:
- Dùng máy khoan để khoan lỗ tại các vị trí đã đánh dấu.
- Lắp đặt các loại thanh đỡ (ty ren, giá đỡ chữ L…) vào vị trí, cố định chắc chắn bằng nở sắt (tắc kê sắt) hoặc bulong tùy loại kết cấu trần/tường.
- Kiểm tra lại độ chắc chắn của các điểm đỡ.
Lắp đặt Các Đoạn Máng Thẳng:
- Đưa các đoạn máng cáp 200×100 lên hệ thống thanh đỡ.
- Sử dụng tấm nối (splice plate) và bulong để nối các đoạn máng thẳng lại với nhau. Siết chặt bulong nhưng không quá mức gây biến dạng máng.
- Đảm bảo các mối nối thẳng hàng và chắc chắn.
Lắp đặt Phụ kiện:
- Tại các vị trí chuyển hướng, chia nhánh, lắp đặt các phụ kiện tương ứng (co ngang, tê, ngã tư…) và nối chúng với các đoạn máng thẳng bằng tấm nối và bulong.
- Đối với các vị trí cần giảm kích thước, sử dụng phụ kiện giảm.
Cắt và Uốn Máng (nếu cần):
- Trong quá trình lắp đặt, có thể bạn cần cắt hoặc uốn các đoạn máng cáp 200×100 để phù hợp với địa hình thực tế.
- Sử dụng máy cắt máng chuyên dụng để cắt (thường là loại cắt nguội để không làm hỏng lớp bảo vệ).
- Nếu cần uốn (với máng dạng lưới), sử dụng dụng cụ uốn chuyên dụng.
- Sau khi cắt/uốn, nên xử lý lại các vị trí cắt (ví dụ: sơn lại bằng sơn mạ kẽm lạnh cho máng mạ kẽm để bảo vệ vết cắt).
Kiểm tra và Điều chỉnh:
- Sau khi lắp đặt toàn bộ hệ thống khung máng cáp 200×100, hãy kiểm tra lại toàn bộ:
  - Các mối nối đã chắc chắn chưa?
  - Hệ thống có thẳng hàng, cân đối không?
  - Các điểm đỡ có đủ chắc chắn để chịu tải trọng cáp không?
  - Có vướng mắc gì với các hệ thống khác không?
- Thực hiện các điều chỉnh cần thiết trước khi cho cáp vào máng.
Đi cáp vào máng:
- Đặt cáp nhẹ nhàng vào trong máng cáp 200×100. Tránh kéo lê cáp gây hư hại.
- Phân loại và sắp xếp cáp gọn gàng (có thể dùng vách ngăn nếu cần).
- Sử dụng dây rút hoặc kẹp cố định cáp vào đáy máng (đặc biệt với máng đục lỗ) để cáp không bị xê dịch khi rung lắc hoặc khi bảo trì. Lưu ý không siết dây rút quá chặt làm hỏng cáp.
Hoàn thiện và Bàn giao:
- Kiểm tra lần cuối toàn bộ hệ thống cáp và máng.
- Lắp đặt nắp đậy nếu có.
- Dọn dẹp vệ sinh khu vực lắp đặt.

Đây là quy trình lắp đặt máng cáp 200×100 cơ bản. Tùy thuộc vào độ phức tạp của công trình và loại máng cáp cụ thể (đục lỗ hay không đục lỗ), có thể có thêm các lưu ý chi tiết hơn.

Hình ảnh các bước lắp đặt cơ bản hệ thống máng cáp 200×100 trên trần nhà xưởng.

Lợi Ích Vượt Trội Khi Sử Dụng Máng Cáp 200×100 Trong Hệ Thống An Ninh & Hạ Tầng Mạng

Tại Maxsys, chúng tôi đặc biệt chú trọng đến việc xây dựng một hạ tầng vững chắc cho các hệ thống an ninh và công nghệ thông tin mà chúng tôi triển khai. Và máng cáp 200×100 luôn là một trong những lựa chọn hàng đầu bởi những lợi ích thiết thực mà nó mang lại, đặc biệt trong lĩnh vực này:

Tăng tính thẩm mỹ và gọn gàng: Một hệ thống camera, kiểm soát ra vào hay mạng máy tính với dây cáp đi “lung tung” không chỉ mất mỹ quan mà còn tạo cảm giác thiếu chuyên nghiệp. Máng cáp 200×100 giúp “giấu” và tổ chức các loại cáp một cách ngăn nắp, tạo nên không gian làm việc, sinh hoạt hoặc sản xuất sạch sẽ, gọn gàng hơn rất nhiều. Điều này đặc biệt quan trọng trong các văn phòng hiện đại hoặc khu vực công cộng.
Dễ dàng quản lý, bảo trì và nâng cấp: Khi cáp được đi trong máng, việc định vị một sợi cáp cụ thể (ví dụ: cáp của camera số 5) trở nên cực kỳ đơn giản. Kỹ thuật viên có thể dễ dàng kiểm tra tình trạng cáp, thay thế cáp hỏng, hoặc thêm cáp mới khi hệ thống cần mở rộng mà không cần phải phá dỡ hay lục tung mọi thứ. Với máng cáp 200×100 đục lỗ, việc cố định và truy cập cáp lại càng thuận tiện.
Bảo vệ cáp khỏi tác động vật lý và môi trường: Máng cáp 200×100 tạo ra một lớp vỏ bảo vệ cho cáp, ngăn chúng bị chuột bọ cắn phá, bị giẫm đạp, bị va chạm bởi xe đẩy hoặc các thiết bị khác. Tùy chọn chất liệu và loại máng còn giúp bảo vệ cáp khỏi bụi bẩn, hơi ẩm, hóa chất và thậm chí là nhiễu điện từ. Điều này kéo dài tuổi thọ của hệ thống cáp, giảm thiểu chi phí sửa chữa, thay thế.
Tăng tính an toàn: Dây cáp lộn xộn trên sàn hoặc tường tiềm ẩn nguy cơ vấp ngã, chập điện hoặc hỏa hoạn. Việc sử dụng máng cáp 200×100 giúp loại bỏ các nguy cơ này, đảm bảo an toàn cho người sử dụng và tài sản. Trong môi trường nhà xưởng, việc cáp được nâng cao khỏi sàn cũng tránh được nguy hiểm từ các thiết bị di chuyển.
Hỗ trợ tản nhiệt cho cáp: Đối với các loại cáp truyền tải dòng điện lớn hoặc dữ liệu tốc độ cao, việc sinh nhiệt là không tránh khỏi. Máng cáp 200×100 đục lỗ giúp không khí lưu thông, hỗ trợ tản nhiệt cho cáp, đảm bảo cáp hoạt động ổn định và không bị suy giảm hiệu suất do quá nhiệt.
Tiết kiệm thời gian và chi phí lắp đặt ban đầu: Mặc dù có vẻ như thêm một hạng mục, nhưng việc lắp đặt hệ thống máng cáp 200×100 ngay từ đầu giúp quy trình đi dây sau này trở nên nhanh chóng và hiệu quả hơn rất nhiều so với việc cố gắng “nhét” cáp vào ống ruột gà hoặc đi dây trực tiếp mà không có hệ thống đỡ.
Đảm bảo hiệu suất hoạt động của hệ thống: Hệ thống cáp được quản lý tốt, bảo vệ khỏi tác động vật lý và môi trường, đồng thời được tản nhiệt hiệu quả sẽ hoạt động ổn định hơn, giảm thiểu tình trạng đứt cáp, suy hao tín hiệu, từ đó đảm bảo hiệu suất hoạt động tối ưu cho toàn bộ hệ thống an ninh, mạng, điện…

Ông Nguyễn Văn An, Chuyên gia Hệ thống An ninh & Hạ tầng Mạng Maxsys, chia sẻ:

“Trong công việc triển khai các dự án an ninh quy mô, chúng tôi luôn coi hệ thống máng cáp là nền tảng cốt lõi. Máng cáp 200×100 là kích thước lý tưởng cho nhiều ứng dụng của chúng tôi, giúp việc đi dây camera, cáp mạng hay cáp điều khiển trở nên khoa học, đảm bảo tín hiệu luôn ổn định và việc bảo trì sau này cực kỳ dễ dàng. Một hệ thống cáp gọn gàng trong máng không chỉ đẹp mà còn nói lên tính chuyên nghiệp và sự tỉ mỉ trong từng chi tiết của người triển khai.”

Những Lưu Ý Quan Trọng Khi Lựa Chọn Máng Cáp 200×100

Việc lựa chọn máng cáp 200×100 phù hợp không chỉ đơn thuần là chọn kích thước. Bạn cần xem xét nhiều yếu tố để đảm bảo máng cáp đáp ứng được yêu cầu của dự án và hoạt động bền vững theo thời gian.

1. Đánh giá Tải trọng Cáp:

Mặc dù kích thước 200×100 là khá phổ biến, bạn cần ước tính tổng số lượng và đường kính các loại cáp sẽ đi trong máng để đảm bảo kích thước này đủ sức chứa. Quan trọng hơn, bạn cần tính toán tổng trọng lượng cáp để chọn loại máng có độ dày thép phù hợp và bố trí khoảng cách giữa các điểm đỡ hợp lý, tránh tình trạng máng bị võng hoặc biến dạng.

2. Môi trường Lắp đặt:

Trong nhà hay ngoài trời? Môi trường ngoài trời yêu cầu máng cáp 200×100 phải có khả năng chống gỉ sét và chống tia UV tốt (nên chọn mạ kẽm nhúng nóng hoặc Inox). Môi trường trong nhà có thể dùng mạ kẽm điện phân hoặc sơn tĩnh điện.
Khô ráo hay ẩm ướt? Môi trường ẩm ướt hoặc gần biển cần vật liệu chống ăn mòn cao.
Có hóa chất không? Các nhà máy hóa chất, xử lý nước thải cần máng cáp 200×100 làm từ Inox hoặc vật liệu phủ chống hóa chất đặc biệt.
Nhiều bụi bẩn? Chọn máng không đục lỗ để bảo vệ cáp.

3. Loại Cáp và Yêu cầu Kỹ thuật:

Cáp nguồn hay cáp tín hiệu? Cáp nguồn thường sinh nhiệt, nên ưu tiên máng đục lỗ. Cáp tín hiệu nhạy cảm với nhiễu điện từ có thể cần máng không đục lỗ hoặc máng dạng lưới với vách ngăn.
Tốc độ truyền dữ liệu cao? Đảm bảo cáp được tản nhiệt tốt và ít bị nhiễu.
Có cần phân loại cáp? Sử dụng vách ngăn trong máng cáp 200×100 nếu cần tách bạch các loại cáp (điện, mạng, an ninh…).

4. Yêu cầu về Thẩm mỹ:

Trong các khu vực công cộng, văn phòng, trung tâm thương mại, tính thẩm mỹ rất quan trọng. Máng cáp 200×100 sơn tĩnh điện với màu sắc phù hợp hoặc máng mạ kẽm điện phân bề mặt mịn có thể là lựa chọn tốt.

5. Ngân sách:

Inox là đắt nhất, tiếp theo là mạ kẽm nhúng nóng, sơn tĩnh điện và mạ kẽm điện phân. Cân nhắc ngân sách dự án để lựa chọn vật liệu phù hợp nhất, nhưng đừng “tiết kiệm” ở khâu này nếu môi trường khắc nghiệt, vì chi phí sửa chữa sau này còn tốn kém hơn nhiều.

6. Uy tín Nhà sản xuất/Cung cấp:

Mua máng cáp 200×100 từ các đơn vị uy tín, có kinh nghiệm sản xuất và cung cấp máng cáp sẽ đảm bảo bạn nhận được sản phẩm chất lượng, đúng tiêu chuẩn và dịch vụ hỗ trợ tốt.

Bảo Trì Hệ Thống Máng Cáp 200×100: Giữ Cho “Xương Sống” Luôn Khỏe Mạnh

Lắp đặt xong không có nghĩa là mọi chuyện đã kết thúc. Việc bảo trì định kỳ hệ thống máng cáp 200×100 là cực kỳ quan trọng để đảm bảo hệ thống luôn hoạt động hiệu quả và kéo dài tuổi thọ.

Các Công việc Bảo trì Cần Thực hiện:

Kiểm tra Định kỳ:
- Kiểm tra toàn bộ hệ thống máng cáp 200×100 và phụ kiện (mối nối, điểm đỡ) xem có bị lỏng, biến dạng, gỉ sét hay hư hỏng gì không.
- Kiểm tra tình trạng của cáp bên trong máng: có bị cọ xát, đứt gãy, hoặc dấu hiệu quá nhiệt không.
- Kiểm tra xem có vật lạ (bụi bẩn, rác, côn trùng…) tích tụ trong máng không.
Vệ sinh Máng cáp:
- Sử dụng máy hút bụi hoặc chổi mềm để làm sạch bụi bẩn, mạng nhện… bám trên và trong máng cáp 200×100.
- Nếu máng bị bẩn do dầu mỡ hoặc hóa chất, sử dụng dung dịch tẩy rửa phù hợp với vật liệu máng và môi trường xung quanh.
Siết chặt Bulong và Mối nối:
- Theo thời gian, các mối nối và điểm đỡ có thể bị lỏng do rung động hoặc sự giãn nở của vật liệu. Kiểm tra và siết chặt lại tất cả các bulong, đai ốc tại các điểm nối máng và điểm đỡ.
Sơn sửa Vết xước, Gỉ sét:
- Nếu phát hiện các vết xước hoặc dấu hiệu gỉ sét nhỏ trên máng cáp 200×100 (đặc biệt là loại mạ kẽm điện phân hoặc sơn tĩnh điện), cần sơn sửa lại ngay bằng sơn chuyên dụng để ngăn ngừa gỉ sét lan rộng.
Kiểm tra Tải trọng:
- Nếu có bổ sung thêm cáp vào hệ thống, cần kiểm tra lại xem tổng tải trọng có vượt quá khả năng chịu tải của máng và hệ thống đỡ không. Nếu có, cần bổ sung hoặc gia cố các điểm đỡ.
Cập nhật Bản vẽ Kỹ thuật:
- Mỗi khi có sự thay đổi, bổ sung cáp hoặc máng, cần cập nhật lại bản vẽ kỹ thuật của hệ thống để việc quản lý và bảo trì sau này được thuận tiện.

Tần suất bảo trì hệ thống máng cáp 200×100 phụ thuộc vào môi trường lắp đặt (môi trường khắc nghiệt cần kiểm tra thường xuyên hơn) và yêu cầu của dự án. Tuy nhiên, việc kiểm tra và bảo trì định kỳ (ví dụ: 6 tháng/lần hoặc 1 năm/lần) là rất cần thiết.

So Sánh Máng Cáp 200×100 Với Các Kích Thước Khác

Máng cáp có rất nhiều kích thước khác nhau trên thị trường, từ rất nhỏ (ví dụ: 50×50) đến rất lớn (ví dụ: 600×200). Tại sao máng cáp 200×100 lại là lựa chọn “quốc dân” cho nhiều ứng dụng?

Đặc điểm	Máng Cáp Kích thước nhỏ (Ví dụ: 100×50)	Máng Cáp 200×100	Máng Cáp Kích thước lớn (Ví dụ: 400×200)
Khả năng chứa cáp	Ít, chỉ phù hợp cho số lượng cáp rất ít.	Trung bình – Khá, phù hợp cho đa số hệ thống điện nhẹ, mạng.	Rất lớn, phù hợp cho đường trục cáp chính, số lượng cáp khổng lồ.
Kích thước vật lý	Rất nhỏ gọn, dễ lắp đặt trong không gian hẹp.	Cân bằng, không quá lớn cũng không quá nhỏ.	Cồng kềnh, cần không gian lắp đặt rộng rãi.
Trọng lượng	Rất nhẹ.	Trung bình.	Nặng.
Tính linh hoạt	Cao, dễ dàng uốn lượn, đi qua các chướng ngại vật nhỏ.	Cao, đủ linh hoạt cho hầu hết các tình huống.	Thấp, khó uốn lượn, cần nhiều phụ kiện chuyên dụng.
Chi phí vật tư	Thấp.	Trung bình.	Cao.
Chi phí lắp đặt	Có thể nhanh hơn do nhẹ, nhưng lại cần nhiều đoạn/phụ kiện hơn.	Trung bình.	Có thể tốn kém hơn do cần thiết bị nâng hạ, nhân công.
Ứng dụng điển hình	Cáp đơn lẻ, hệ thống chiếu sáng nhỏ, đi dây âm trần thạch cao.	Hệ thống mạng, camera, điện nhẹ trong tòa nhà, nhà xưởng.	Trục chính cáp trong trung tâm dữ liệu, tòa nhà cao tầng.

Như bạn thấy, máng cáp 200×100 mang lại sự cân bằng tối ưu giữa khả năng chứa cáp, tính linh hoạt khi lắp đặt, chi phí đầu tư và hiệu quả sử dụng. Nó là “đứa con cưng” cho rất nhiều loại công trình bởi sự đa năng của mình.

Chi Phí Đầu Tư Cho Hệ Thống Máng Cáp 200×100

Chi phí cho hệ thống máng cáp 200×100 phụ thuộc vào nhiều yếu tố, không chỉ đơn thuần là giá của mét máng thẳng. Các yếu tố chính ảnh hưởng đến tổng chi phí bao gồm:

Chất liệu: Inox > Mạ kẽm nhúng nóng > Sơn tĩnh điện > Mạ kẽm điện phân.
Độ dày thép: Thép càng dày, máng càng chắc chắn và giá càng cao. Độ dày phổ biến cho máng cáp 200×100 thường từ 1.0mm đến 2.0mm tùy yêu cầu chịu tải.
Loại máng: Máng không đục lỗ thường đắt hơn máng đục lỗ một chút do tốn nhiều vật liệu hơn.
Số lượng và loại Phụ kiện: Các loại co, tê, ngã tư, giảm, nắp đậy… đều có giá khác nhau. Dự án càng phức tạp, càng cần nhiều phụ kiện, chi phí sẽ tăng lên.
Hệ thống Thanh đỡ: Loại thanh đỡ, vật liệu và số lượng cần thiết cũng ảnh hưởng đến chi phí.
Chi phí Vận chuyển: Khoảng cách từ nhà cung cấp đến công trình.
Chi phí Lắp đặt: Phụ thuộc vào độ phức tạp của dự án, độ cao lắp đặt, và chi phí nhân công của đơn vị thi công.
Thương hiệu và Uy tín Nhà cung cấp: Các thương hiệu lớn, uy tín thường có giá cao hơn nhưng đi kèm với chất lượng đảm bảo và dịch vụ tốt.

Để có cái nhìn chính xác về chi phí, bạn nên liên hệ trực tiếp với các nhà cung cấp máng cáp uy tín, cung cấp bản vẽ hoặc mô tả chi tiết về dự án của mình để nhận báo giá cụ thể. Đừng chỉ nhìn vào giá mét máng thẳng, hãy yêu cầu báo giá trọn gói bao gồm cả phụ kiện và chi phí vận chuyển (nếu có).

Mua Máng Cáp 200×100 Ở Đâu?

Sau khi đã hiểu rõ về máng cáp 200×100 và quyết định đây là giải pháp phù hợp, câu hỏi tiếp theo là “Mua ở đâu?”.

Bạn có thể tìm mua máng cáp 200×100 từ nhiều nguồn khác nhau:

Các nhà sản xuất máng cáp chuyên nghiệp: Đây là nguồn cung cấp đáng tin cậy nhất về chất lượng và tiêu chuẩn. Bạn có thể làm việc trực tiếp với họ để đặt hàng theo yêu cầu (chất liệu, độ dày, loại máng) và nhận được sự tư vấn chuyên sâu. Maxsys thường làm việc với các nhà sản xuất hàng đầu để đảm bảo chất lượng tốt nhất cho các dự án của mình.
Các đại lý phân phối thiết bị điện công nghiệp: Nhiều đại lý chuyên cung cấp thiết bị điện cũng có bán máng cáp các loại, bao gồm cả máng cáp 200×100.
Các cửa hàng vật tư điện nước lớn: Một số cửa hàng quy mô lớn cũng có bán máng cáp tiêu chuẩn.
Các sàn thương mại điện tử (cho dự án nhỏ): Đối với nhu cầu nhỏ lẻ, bạn có thể tìm mua trên các sàn thương mại điện tử, nhưng cần kiểm tra kỹ thông tin nhà bán hàng và chất lượng sản phẩm.

Khi mua máng cáp 200×100, hãy luôn lưu ý kiểm tra:

Chất lượng vật liệu: Bề mặt có phẳng, mịn, không bị gỉ sét hay trầy xước không? Lớp mạ/sơn có đồng đều không?
Kích thước: Đo lại kích thước thực tế (rộng x cao x chiều dài đoạn máng) xem có đúng với thông số kỹ thuật không.
Độ dày thép: Sử dụng thước kẹp để kiểm tra độ dày thép.
Chứng chỉ chất lượng (CO, CQ): Nếu cần thiết, hãy yêu cầu nhà cung cấp cung cấp các chứng chỉ này để đảm bảo sản phẩm đạt tiêu chuẩn.
Uy tín của nhà cung cấp: Tìm hiểu thông tin về nhà cung cấp, đọc các đánh giá nếu có.

Những Lỗi Thường Gặp Khi Sử Dụng Máng Cáp 200×100 và Cách Khắc Phục

Ngay cả khi đã chọn đúng loại máng cáp 200×100 chất lượng, việc lắp đặt và sử dụng sai cách vẫn có thể gây ra vấn đề. Dưới đây là một số lỗi thường gặp:

Chọn sai chất liệu: Dùng máng mạ kẽm điện phân trong môi trường ẩm ướt hoặc ăn mòn cao, dẫn đến máng bị gỉ sét nhanh chóng.
- Cách khắc phục: Cần khảo sát kỹ môi trường trước khi chọn chất liệu. Nếu đã lỡ lắp đặt sai, cần sơn phủ bảo vệ chuyên dụng hoặc thay thế bằng vật liệu phù hợp.
Tính toán sai tải trọng và khoảng cách đỡ: Bố trí điểm đỡ quá xa nhau hoặc dùng máng có độ dày thép mỏng hơn so với tải trọng thực tế, dẫn đến máng bị võng, biến dạng, thậm chí sập gãy.
- Cách khắc phục: Tính toán tải trọng cáp và tra bảng kỹ thuật của nhà sản xuất để xác định khoảng cách đỡ tối ưu. Có thể bổ sung thêm các điểm đỡ hoặc gia cố hệ thống.
Cắt hoặc uốn máng sai kỹ thuật: Sử dụng máy cắt bằng nhiệt làm hỏng lớp mạ/sơn, gây gỉ sét tại vết cắt. Uốn máng không đúng cách làm biến dạng cấu trúc.
- Cách khắc phục: Sử dụng máy cắt máng chuyên dụng (cắt nguội). Nếu bắt buộc phải cắt, cần sơn sửa lại ngay vết cắt bằng sơn mạ kẽm lạnh hoặc sơn chống gỉ. Học kỹ thuật uốn máng đúng cách hoặc sử dụng phụ kiện thay thế việc uốn thủ công.
Nối máng không chắc chắn hoặc sai khớp: Các mối nối lỏng lẻo, không thẳng hàng, hoặc dùng sai loại tấm nối/bulong.
- Cách khắc phục: Đảm bảo sử dụng đúng loại tấm nối và bulong của nhà sản xuất. Siết chặt tất cả các bulong theo đúng lực khuyến cáo.
Không sử dụng phụ kiện phù hợp: Ví dụ, dùng máng thẳng cắt rồi uốn cong tạm thay vì dùng co ngang chuyên dụng.
- Cách khắc phục: Luôn sử dụng các loại phụ kiện được thiết kế riêng cho máng cáp 200×100 để đảm bảo tính thẩm mỹ, độ bền và an toàn.
Đi quá tải cáp: Nhồi nhét quá nhiều cáp vào máng cáp 200×100, vượt quá dung tích thiết kế.
- Cách khắc phục: Tính toán lại dung tích cần thiết. Nếu máng 200×100 không đủ, cần xem xét sử dụng máng có kích thước lớn hơn hoặc bổ sung thêm tuyến máng cáp song song.
Không vệ sinh và bảo trì định kỳ: Dẫn đến bụi bẩn tích tụ, gỉ sét phát triển, các mối nối bị lỏng mà không được phát hiện kịp thời.
- Cách khắc phục: Lập kế hoạch và thực hiện bảo trì định kỳ theo khuyến cáo.

Tương Lai Của Hệ Thống Quản Lý Cáp và Vai Trò Của Máng Cáp 200×100

Trong bối cảnh cuộc cách mạng công nghiệp 4.0 và sự phát triển mạnh mẽ của các hệ thống IoT (Internet of Things), an ninh thông minh, hạ tầng mạng ngày càng phức tạp, vai trò của hệ thống quản lý cáp ngày càng trở nên quan trọng. Số lượng cáp trong các công trình sẽ chỉ tăng lên, đòi hỏi các giải pháp quản lý cáp hiệu quả, linh hoạt và bền vững hơn.

Máng cáp 200×100, với sự cân bằng về kích thước và tính linh hoạt, dự kiến sẽ tiếp tục giữ vững vị thế là một trong những giải pháp phổ biến cho các hệ thống cáp trục nhánh, hệ thống cáp điện nhẹ và hạ tầng mạng trong nhiều loại công trình. Sự phát triển của công nghệ sản xuất có thể mang đến các loại vật liệu mới nhẹ hơn, bền hơn, dễ lắp đặt hơn hoặc có khả năng chống cháy, chống nhiễu tốt hơn cho máng cáp 200×100 trong tương lai.

Các xu hướng tự động hóa trong lắp đặt và bảo trì cũng có thể ảnh hưởng đến cách chúng ta sử dụng máng cáp. Có thể sẽ xuất hiện các hệ thống lắp đặt nhanh hơn, hoặc các công cụ thông minh hỗ trợ kiểm tra tình trạng máng cáp từ xa.

Dù công nghệ có phát triển đến đâu, nguyên tắc cơ bản về việc quản lý cáp một cách an toàn, gọn gàng và dễ tiếp cận vẫn sẽ không thay đổi. Và máng cáp 200×100, với những ưu điểm đã được chứng minh, chắc chắn sẽ tiếp tục là một phần không thể thiếu trong bức tranh hạ tầng của các công trình hiện đại.

Kết Luận

Từ những “ma trận” dây cáp rối rắm của quá khứ, chúng ta đã đi đến những giải pháp quản lý cáp thông minh và hiệu quả như hệ thống máng cáp. Máng cáp 200×100, với kích thước tiêu chuẩn và tính linh hoạt cao, đã chứng tỏ được vai trò là “xương sống” vững chắc cho việc dẫn đường các loại dây cáp trong hầu hết các công trình hiện đại, đặc biệt là trong các hệ thống an ninh và hạ tầng mạng phức tạp mà Maxsys thường triển khai.

Việc đầu tư vào một hệ thống máng cáp 200×100 chất lượng không chỉ giúp công trình của bạn trở nên gọn gàng, thẩm mỹ hơn mà còn mang lại những lợi ích to lớn về an toàn, dễ dàng bảo trì, nâng cấp và đảm bảo hiệu suất hoạt động bền vững của toàn bộ hệ thống cáp. Maxsys hy vọng rằng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và sâu sắc về máng cáp 200×100, giúp bạn đưa ra lựa chọn tốt nhất cho dự án của mình. Hãy nhớ rằng, một hệ thống cáp được quản lý tốt là nền tảng cho một hệ thống công nghệ ổn định và an toàn.

Blog

Máng Cáp 200×100: “Xương Sống” Dẫn Đường Dây Hoàn Hảo Cho Mọi Công Trình Hiện Đại
