Bạn có bao giờ nhìn vào mớ dây điện đầy màu sắc và tự hỏi: “Cái nào là cái nào?” Đặc biệt, trong hệ thống điện gia đình hay công nghiệp, việc nhận biết đúng các loại dây đóng vai trò cực kỳ quan trọng, không chỉ đảm bảo hệ thống hoạt động trơn tru mà còn là yếu tố sống còn liên quan đến an toàn. Một trong những loại dây cơ bản và thiết yếu nhất chính là dây trung tính. Nhưng làm sao để nhận biết nó? Câu trả lời nằm ở Ký Hiệu Dây Trung Tính và màu sắc chuẩn của nó. Nếu bạn đang muốn tìm hiểu sâu hơn về chủ đề này, bài viết này từ Maxsys sẽ là cẩm nang chi tiết dành cho bạn.
Chúng ta thường nghe nói về dây nóng (dây pha) mang điện áp chính, hay dây nối đất (dây tiếp địa) với chức năng bảo vệ. Thế còn dây trung tính thì sao? Nó có vai trò gì và tại sao lại cần một ký hiệu riêng biệt? Đôi khi, sự nhầm lẫn giữa dây trung tính và dây nối đất có thể dẫn đến những hậu quả nghiêm trọng. Hiểu rõ ký hiệu dây trung tính, chức năng, và cách phân biệt nó là bước đầu tiên để đảm bảo an toàn khi làm việc với hệ thống điện. Chúng ta sẽ cùng nhau khám phá mọi khía cạnh của loại dây đặc biệt này.
Để đảm bảo hệ thống an ninh của bạn hoạt động hiệu quả, việc hiểu rõ nền tảng về điện là cực kỳ quan trọng. Tương tự như kim loai co tinh đóng vai trò dẫn điện trong dây dẫn, dây trung tính cũng có những “tính” chất đặc trưng riêng biệt mà bạn cần nắm vững.
Dây Trung Tính Là Gì Và Vai Trò Quan Trọng Của Nó?
Trước khi đi sâu vào ký hiệu dây trung tính, hãy cùng làm rõ bản chất của nó. Dây trung tính, còn gọi là dây nguội (Neutral wire – N), là một phần không thể thiếu trong hệ thống phân phối điện xoay chiều (AC). Nó thường được nối đất tại nguồn cấp điện (nhà máy điện hoặc trạm biến áp) và đóng vai trò là đường dẫn hoàn trả dòng điện về nguồn sau khi dòng điện đi qua tải (thiết bị điện).
Hãy tưởng tượng dòng điện như dòng nước chảy trong một đường ống kín. Dây pha là đường ống đưa nước đi, thiết bị điện là nơi nước chảy qua để làm việc gì đó (quay cánh quạt, phát sáng bóng đèn), và dây trung tính chính là đường ống dẫn nước trở về nguồn. Không có đường trở về này, dòng nước (dòng điện) sẽ không thể lưu thông và hoàn thành chu trình của nó.
Tại sao dây trung tính lại quan trọng đến vậy?
Vai trò của dây trung tính là cực kỳ then chốt vì những lý do sau:
- Hoàn thành mạch điện: Dây trung tính cung cấp đường dẫn khép kín cho dòng điện chảy từ nguồn, qua tải, và trở về nguồn. Nếu không có dây trung tính (trong hệ thống một pha) hoặc điểm trung tính (trong hệ thống ba pha), mạch điện sẽ không được hoàn thành và thiết bị sẽ không hoạt động.
- Cung cấp điện áp tham chiếu: Trong hệ thống một pha 220V (ở Việt Nam và nhiều quốc gia khác), điện áp hiệu dụng là 220V giữa dây pha và dây trung tính. Dây trung tính thường có điện thế gần bằng 0V so với đất (vì nó được nối đất tại nguồn), tạo ra một điểm tham chiếu ổn định để xác định điện áp hoạt động của thiết bị.
- Đảm bảo an toàn: Mặc dù lý tưởng là dây trung tính không mang điện áp đáng kể so với đất, nhưng nó vẫn có dòng điện chạy qua khi tải hoạt động. Tuy nhiên, việc nó được nối đất tại nguồn giúp giữ điện áp của nó ở mức thấp, giảm nguy cơ giật điện khi tiếp xúc (so với dây pha). Nó cũng là một phần quan trọng của các hệ thống bảo vệ như RCD (Thiết bị dòng dư) hoặc ELCB (Bộ ngắt mạch rò đất), hoạt động dựa trên sự chênh lệch dòng giữa dây pha và dây trung tính.
Hiểu rõ vai trò này giúp chúng ta nhận thức được tầm quan trọng của việc nhận biết và sử dụng đúng dây trung tính, đặc biệt là thông qua ký hiệu dây trung tính chuẩn.
Ký Hiệu Dây Trung Tính Là Gì Và Trông Như Thế Nào?
Giống như mọi thứ trong kỹ thuật cần có quy ước rõ ràng, dây trung tính cũng có ký hiệu chuẩn quốc tế để dễ dàng nhận biết trên sơ đồ điện và trong các tài liệu kỹ thuật. Ký hiệu dây trung tính phổ biến nhất là chữ cái N.
Chữ N – Ký hiệu đơn giản nhưng quen thuộc
Trên các thiết bị điện, ổ cắm, công tắc, bảng điện, hay các thiết bị đóng cắt, bạn sẽ thường thấy chữ “N” được in hoặc khắc gần vị trí đấu nối dây trung tính. Ký hiệu này là viết tắt của “Neutral”, tiếng Anh có nghĩa là trung tính. Đây là cách nhận biết trực tiếp và đơn giản nhất.
{width=800 height=532}Ví dụ, khi lắp đặt một ổ cắm điện, bạn sẽ thấy có các chân đấu dây được đánh dấu rõ ràng: “L” hoặc “P” cho dây pha (Line/Phase), “N” cho dây trung tính (Neutral), và thường là ký hiệu nối đất (ba gạch ngang giảm dần hoặc PE). Việc đấu đúng dây vào đúng ký hiệu là bắt buộc để đảm bảo thiết bị hoạt động an toàn và chính xác.
Ký hiệu trên sơ đồ điện
Trên các sơ đồ mạch điện, ký hiệu dây trung tính thường không được vẽ riêng biệt như một thành phần. Thay vào đó, dây trung tính thường được biểu diễn bằng một đường kẻ (tương tự dây pha), và điểm cuối của mạch (nơi dây trung tính kết nối trở về nguồn) thường được đánh dấu là “N” hoặc đôi khi là một đường ngang đậm tượng trưng cho đường nối đất (điểm trung tính nguồn thường được nối đất).
Trong hệ thống 3 pha, điểm trung tính (Neutral point) của nguồn (thường là đấu hình sao) có thể được biểu diễn bằng ký hiệu hình tròn nhỏ hoặc một đường chấm tròn, và từ điểm này sẽ có dây trung tính đi ra. Điểm này được nối đất tại nguồn, và việc này thường được thể hiện bằng ký hiệu nối đất kết nối với điểm trung tính.
Nắm vững ký hiệu dây trung tính trên cả thiết bị thực tế và sơ đồ giúp bạn dễ dàng đọc hiểu và thực hiện các công việc liên quan đến điện một cách chính xác. Nó là ngôn ngữ chung của ngành điện.
Phân Biệt Ký Hiệu Dây Trung Tính Với Các Ký Hiệu Khác
Trong hệ thống điện xoay chiều một pha phổ biến ở Việt Nam, chúng ta thường gặp ba loại dây chính: dây pha, dây trung tính, và dây nối đất. Mỗi loại đều có ký hiệu và màu sắc chuẩn riêng để phân biệt. Việc nhầm lẫn giữa chúng là cực kỳ nguy hiểm.
So sánh ký hiệu: N, L/P, PE
- Dây pha (Line/Phase): Ký hiệu thường là L hoặc P. Đây là dây mang điện áp cao so với đất và dây trung tính. Tiếp xúc trực tiếp với dây pha khi có điện sẽ gây giật điện nguy hiểm, thậm chí tử vong.
- Dây trung tính (Neutral): Ký hiệu là N. Như đã nói, dây này là đường về cho dòng điện, có điện áp gần bằng 0V so với đất tại nguồn.
- Dây nối đất (Protective Earth): Ký hiệu là PE hoặc ký hiệu hình ba gạch ngang giảm dần (giống hình cây thông Noel nằm ngang). Dây này có chức năng bảo vệ an toàn, nối vỏ thiết bị kim loại xuống đất. Bình thường dây này không có dòng điện, chỉ khi có sự cố rò điện ra vỏ, dây nối đất sẽ dẫn dòng sự cố xuống đất, kích hoạt thiết bị bảo vệ (như cầu chì, aptomat, RCD) ngắt mạch.
Tại sao cần phân biệt rõ ràng?
Sự nhầm lẫn giữa dây trung tính và dây nối đất là điều thường xảy ra và rất nguy hiểm. Mặc dù cả hai đều có điện áp thấp so với đất trong điều kiện bình thường, chức năng của chúng hoàn toàn khác nhau:
- Dây trung tính luôn có dòng điện chạy qua khi thiết bị hoạt động bình thường.
- Dây nối đất chỉ có dòng điện chạy qua khi có sự cố rò điện.
Nếu đấu nhầm dây trung tính vào vị trí của dây nối đất trên một thiết bị có vỏ kim loại, vỏ thiết bị đó sẽ có điện áp xấp xỉ điện áp của dây trung tính (tức là vẫn có thể gây giật nhẹ hoặc nguy hiểm tùy thuộc vào tải và chất lượng nối đất nguồn). Nguy hiểm hơn, nếu dây trung tính bị đứt ở đâu đó trên đường đi, toàn bộ phần dây trung tính sau điểm đứt, bao gồm cả vỏ thiết bị đấu nhầm, có thể bị “treo” ở điện áp cao gần bằng điện áp dây pha, gây giật chết người khi chạm vào.
Ngược lại, nếu đấu nhầm dây nối đất vào vị trí dây trung tính, mạch điện sẽ không hoạt động hoặc hoạt động không ổn định, và chức năng bảo vệ của dây nối đất cũng bị vô hiệu hóa.
Chính vì vậy, việc nhận diện đúng ký hiệu dây trung tính và phân biệt nó với L/P và PE là bước cơ bản và quan trọng nhất trong mọi công việc liên quan đến đấu nối điện.
Màu Sắc Chuẩn Của Dây Trung Tính Theo Quy Định
Ngoài ký hiệu dây trung tính trên thiết bị và sơ đồ, màu sắc của lớp vỏ cách điện cũng là một dấu hiệu nhận biết quan trọng, đặc biệt là khi chúng ta làm việc trực tiếp với các dây dẫn. Các tiêu chuẩn quốc tế và Việt Nam đều có quy định rõ ràng về màu sắc dây để đảm bảo an toàn và dễ dàng trong lắp đặt, bảo trì.
Theo tiêu chuẩn IEC (Ủy ban Kỹ thuật Điện Quốc tế) và nhiều tiêu chuẩn quốc gia khác (trong đó có Việt Nam dựa trên IEC), màu sắc chuẩn cho dây trung tính là màu xanh dương nhạt (light blue).

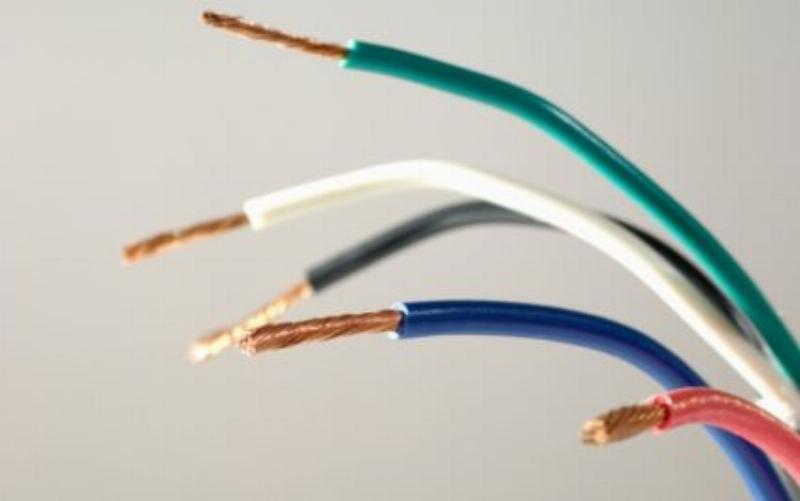

{width=800 height=501}- Xanh dương nhạt (Light Blue): Dây trung tính (N).
- Xanh lá cây sọc vàng (Green/Yellow): Dây bảo vệ nối đất (PE).
- Các màu khác (Nâu, Đen, Xám): Dây pha (L1, L2, L3 trong hệ thống 3 pha, hoặc L trong hệ thống 1 pha).
Tuy nhiên, cần lưu ý rằng trong các hệ thống điện cũ hoặc ở một số quốc gia không tuân thủ hoàn toàn tiêu chuẩn IEC, màu sắc dây có thể khác. Ví dụ, ở Bắc Mỹ theo tiêu chuẩn NEC, dây trung tính thường là màu trắng (white) hoặc xám (grey). Dây nối đất là màu xanh lá cây hoặc dây trần không bọc.
Do đó, khi làm việc với hệ thống điện, đặc biệt là hệ thống cũ hoặc hệ thống không rõ nguồn gốc, không nên chỉ dựa vào màu sắc. Việc kiểm tra bằng thiết bị đo điện áp (như đồng hồ vạn năng) để xác định dây nào là dây pha, dây nào là dây trung tính, và dây nào là dây nối đất là vô cùng cần thiết trước khi thực hiện bất kỳ thao tác nào. Kết hợp kiểm tra bằng thiết bị với việc nhận biết ký hiệu dây trung tính trên thiết bị sẽ mang lại độ chính xác và an toàn cao nhất.
Việc tuân thủ màu sắc chuẩn và hiểu rõ ký hiệu dây trung tính là một phần không thể thiếu trong quy trình đảm bảo an toàn điện. Tương tự như vì sao phải tìm hiểu một số tính chất đặc trưng của vật liệu trước khi ứng dụng chúng, việc nắm vững quy ước về màu sắc và ký hiệu dây dẫn giúp chúng ta làm việc hiệu quả và an toàn hơn rất nhiều trong lĩnh vực điện.
Dây Trung Tính Hoạt Động Như Thế Nào Trong Hệ Thống Điện?
Để hiểu sâu hơn về tầm quan trọng của ký hiệu dây trung tính và cách nhận biết nó, chúng ta cần biết dây trung tính thực sự làm gì trong một mạch điện hoàn chỉnh. Như đã nói, nó là đường dẫn hoàn trả dòng điện về nguồn. Nhưng điều này có ý nghĩa gì trong thực tế?
Trong hệ thống điện xoay chiều một pha, nguồn điện (ví dụ: máy phát điện hoặc cuộn thứ cấp của máy biến áp phân phối) tạo ra điện áp giữa hai điểm. Một điểm là dây pha (L), mang điện áp biến thiên hình sin so với điểm còn lại là dây trung tính (N). Dây trung tính này được giữ ở điện áp gần bằng 0V so với đất bằng cách nối đất tại nguồn.
Khi bạn bật một thiết bị điện (tải), một mạch kín sẽ được hình thành từ nguồn qua dây pha, đi qua thiết bị, và trở về nguồn qua dây trung tính. Dòng điện xoay chiều liên tục đảo chiều chảy qua mạch này. Dây trung tính cung cấp đường dẫn có trở kháng thấp để dòng điện hoàn thành chu trình.
Trong hệ thống điện ba pha (thường dùng trong công nghiệp hoặc truyền tải điện), nguồn điện bao gồm ba dây pha (L1, L2, L3) với điện áp lệch pha nhau 120 độ và một điểm trung tính. Tùy thuộc vào cách đấu nối tải (đấu sao hoặc đấu tam giác), có thể có hoặc không có dây trung tính đi đến tải. Với tải đấu sao, dây trung tính là cần thiết để kết nối điểm trung tính của tải với điểm trung tính của nguồn, đặc biệt khi tải không cân bằng giữa ba pha. Dây trung tính sẽ dẫn dòng điện không cân bằng này trở về nguồn.
Hiểu được nguyên lý này giúp chúng ta thấy rằng dây trung tính không chỉ là “dây nguội” mà không có gì nguy hiểm. Nó là một phần tích cực của mạch điện đang hoạt động và có dòng điện chạy qua. Mặc dù điện áp của nó so với đất là thấp trong điều kiện lý tưởng, việc tiếp xúc trực tiếp với dây trung tính khi mạch đang hoạt động vẫn có nguy cơ giật điện, đặc biệt nếu hệ thống nối đất nguồn không tốt hoặc có sự cố. Do đó, luôn coi dây trung tính là dây mang điện và áp dụng các biện pháp an toàn điện khi làm việc với nó, bao gồm việc nhận biết chính xác bằng ký hiệu dây trung tính và màu sắc.
So sánh dây trung tính và dây nối đất (dây tiếp địa)
Sự khác biệt về chức năng giữa dây trung tính và dây nối đất là điều tối quan trọng cần làm rõ, bởi vì chúng thường bị nhầm lẫn do cả hai đều có điện áp thấp so với đất trong điều kiện bình thường.
- Dây trung tính (N): Chức năng chính là cung cấp đường dẫn hoàn trả dòng điện làm việc về nguồn, giúp mạch điện hoạt động. Nó là một phần của mạch điện làm việc. Ký hiệu dây trung tính là N, màu chuẩn xanh dương nhạt (hoặc trắng/xám ở một số khu vực).
- Dây nối đất (PE): Chức năng chính là bảo vệ an toàn con người và thiết bị khi có sự cố rò điện ra vỏ kim loại. Nó tạo ra đường dẫn an toàn có trở kháng cực thấp để dòng sự cố đi xuống đất thay vì đi qua cơ thể người. Nó là một phần của hệ thống điện bảo vệ, không phải mạch điện làm việc bình thường. Ký hiệu là PE hoặc ký hiệu đất (ba gạch ngang giảm dần), màu chuẩn xanh lá cây sọc vàng (hoặc xanh lá cây/dây trần).
Hãy hình dung: Dây trung tính như làn đường dành cho xe cộ lưu thông bình thường (dòng làm việc), còn dây nối đất như lối thoát hiểm khẩn cấp, chỉ dùng khi có sự cố.
Tuy nhiên, điểm trung tính của nguồn điện (nơi dây trung tính bắt nguồn) thường được nối xuống đất. Điều này tạo ra một liên kết giữa hệ thống làm việc và hệ thống bảo vệ. Mặc dù vậy, dây trung tính đi từ nguồn đến tải và dây nối đất từ vỏ thiết bị xuống đất là hai đường dẫn riêng biệt (trong hệ thống 3 dây hoặc 4 dây chuẩn).
Hiểu rõ sự khác biệt chức năng này là chìa khóa để sử dụng đúng ký hiệu dây trung tính và dây PE, đảm bảo cả hệ thống điện hoạt động đúng chức năng và an toàn tối đa cho người sử dụng.
Các Vấn Đề Thường Gặp Với Dây Trung Tính Và Cách Xử Lý
Dây trung tính, dù là đường về, nhưng không phải lúc nào cũng hoạt động hoàn hảo. Các sự cố liên quan đến dây trung tính có thể gây ra những vấn đề nghiêm trọng cho hệ thống điện và tiềm ẩn nguy hiểm. Nhận biết ký hiệu dây trung tính và vị trí của nó giúp chúng ta kiểm tra và xử lý các vấn đề này hiệu quả hơn.
Một số vấn đề thường gặp bao gồm:
- Dây trung tính bị đứt (Neutral break): Đây là một trong những sự cố nguy hiểm nhất, đặc biệt trong hệ thống ba pha hoặc khi có nhiều tải trên cùng một dây trung tính. Khi dây trung tính bị đứt, mạch điện làm việc bị hở. Trong hệ thống một pha, thiết bị sẽ ngừng hoạt động. Nhưng trong hệ thống ba pha với tải không cân bằng, điện áp giữa các pha và đất (và giữa các pha với nhau) tại phía tải có thể bị lệch nghiêm trọng, gây ra hiện tượng quá áp hoặc sụt áp đột ngột cho các thiết bị, dẫn đến hỏng hóc hàng loạt, thậm chí cháy nổ.
- Kết nối kém (Poor connection): Các mối nối dây trung tính bị lỏng, oxy hóa, hoặc đấu nối không chắc chắn sẽ làm tăng trở kháng tại điểm nối. Điều này gây ra sụt áp trên dây trung tính, làm giảm điện áp thực tế đến tải và có thể gây nóng chảy, cháy nổ tại điểm nối do hiệu ứng Joule (nhiệt lượng tỏa ra theo bình phương dòng điện nhân với trở kháng).
- Dòng điện trung tính quá tải: Trong hệ thống ba pha, nếu tải giữa các pha không cân bằng, dòng điện sẽ chạy trên dây trung tính để bù trừ sự chênh lệch. Nếu sự mất cân bằng quá lớn, dòng điện trung tính có thể vượt quá khả năng chịu tải của dây, gây nóng dây và nguy cơ cháy. Ngoài ra, các tải phi tuyến tính (như bộ nguồn chuyển mạch của máy tính, đèn LED, biến tần) tạo ra sóng hài, các sóng hài bậc ba có thể cộng lại trên dây trung tính trong hệ thống ba pha đấu sao, làm tăng dòng điện trung tính lên mức cao bất thường ngay cả khi tải pha cân bằng.
- Nhầm lẫn với dây nối đất: Như đã phân tích ở trên, đấu nhầm dây trung tính vào vị trí dây nối đất gây mất an toàn nghiêm trọng.
Cách xử lý (chỉ mang tính tham khảo, cần chuyên gia):
- Kiểm tra định kỳ: Thường xuyên kiểm tra các mối nối dây trung tính tại bảng điện, ổ cắm, và các hộp nối để đảm bảo chúng chắc chắn và không có dấu hiệu nóng chảy hoặc oxy hóa.
- Sử dụng thiết bị đo: Dùng đồng hồ vạn năng hoặc bút thử điện để xác định chính xác dây pha (có điện so với đất) và dây trung tính (điện áp gần 0V so với đất trong điều kiện bình thường) trước khi thao tác. Luôn kiểm tra cả điện áp giữa dây trung tính và đất để phát hiện sự cố nối đất nguồn hoặc dây trung tính bị đứt một phần.
- Tính toán và thiết kế đúng: Đảm bảo dây trung tính có kích thước phù hợp với dòng điện làm việc và dòng không cân bằng tiềm ẩn (trong hệ 3 pha), đặc biệt khi có tải phi tuyến tính. Cần có biện pháp giảm sóng hài nếu cần.
- Tuân thủ quy định: Luôn đấu dây theo đúng ký hiệu dây trung tính (N), dây pha (L/P), và dây nối đất (PE) theo tiêu chuẩn.
- Sử dụng thiết bị bảo vệ: Lắp đặt aptomat (MCB), aptomat chống rò dòng (RCCB/RCBO), hoặc aptomat chống giật (ELCB) phù hợp. Các thiết bị này có thể phát hiện sự cố quá tải, ngắn mạch, hoặc rò dòng (do sự chênh lệch dòng giữa dây pha và dây trung tính/dây nối đất) và ngắt mạch kịp thời.
Nhớ rằng, mọi công việc liên quan đến điện đều tiềm ẩn nguy hiểm. Nếu bạn không có đủ kiến thức và kinh nghiệm, hãy luôn nhờ đến sự giúp đỡ của thợ điện chuyên nghiệp.
An Toàn Là Trên Hết: Tại Sao Cần Chú Ý Đến Ký Hiệu Và Dây Trung Tính?
Trong lĩnh vực an ninh, việc đảm bảo nguồn điện ổn định và an toàn cho các thiết bị giám sát, báo động, kiểm soát ra vào là cực kỳ quan trọng. Một hệ thống điện kém an toàn không chỉ gây nguy hiểm cho người lắp đặt và sử dụng mà còn có thể làm hỏng thiết bị an ninh đắt tiền hoặc khiến chúng ngừng hoạt động khi cần thiết nhất. Việc hiểu và tuân thủ các quy tắc về ký hiệu dây trung tính và đấu nối điện là nền tảng vững chắc cho một hệ thống an ninh hoạt động tin cậy.
An toàn điện không bao giờ là chuyện đùa. Sai sót nhỏ nhất trong đấu nối cũng có thể dẫn đến hậu quả khôn lường:
- Nguy cơ giật điện: Tiếp xúc với dây pha, hoặc dây trung tính/nối đất đang có sự cố, đều có thể gây giật điện nghiêm trọng, thậm chí tử vong.
- Nguy cơ cháy nổ: Mối nối kém, quá tải, hoặc đấu nhầm dây có thể gây nóng chảy, phát hồ quang, dẫn đến cháy nổ, hỏa hoạn.
- Hỏng hóc thiết bị: Điện áp không ổn định do sự cố dây trung tính có thể làm hỏng các thiết bị điện tử nhạy cảm, bao gồm cả thiết bị an ninh.
- Mất an toàn hệ thống: Hệ thống an ninh bị vô hiệu hóa do sự cố nguồn điện.
Việc chú ý đến ký hiệu dây trung tính, màu sắc chuẩn, và tuân thủ quy trình đấu nối an toàn giúp giảm thiểu tối đa các rủi ro này. Đó không chỉ là tuân thủ quy định, mà là bảo vệ chính mình, gia đình, tài sản, và hệ thống an ninh mà bạn tin cậy.
Giống như việc bạn cần hiểu cách thức hoạt động của lam the tu thang may để đảm bảo an ninh ra vào hiệu quả, việc hiểu rõ từng thành phần trong hệ thống điện, bắt đầu từ việc nhận biết ký hiệu dây trung tính, là bước đi đúng đắn để xây dựng và duy trì một môi trường sống và làm việc an toàn, hiện đại.
Trích dẫn chuyên gia về tầm quan trọng của dây trung tính
Chúng tôi đã trao đổi với Ông Lê Văn Đức, Kỹ sư Điện lâu năm với kinh nghiệm trong thiết kế và thi công hệ thống điện dân dụng và công nghiệp, để có thêm góc nhìn chuyên sâu.
Ông Lê Văn Đức chia sẻ: “Trong rất nhiều trường hợp sự cố điện mà tôi đã xử lý, nguyên nhân thường bắt nguồn từ việc đấu nối sai kỹ thuật hoặc bỏ qua các tiêu chuẩn an toàn cơ bản. Đặc biệt, sự hiểu lầm về dây trung tính và dây nối đất là khá phổ biến. Mọi người thấy nó không giật mạnh như dây nóng nên chủ quan. Nhưng sự cố với dây trung tính, ví dụ như bị đứt, lại có thể gây ra tình trạng quá áp nguy hiểm khôn lường cho thiết bị. Việc nắm vững ký hiệu dây trung tính và màu sắc chuẩn, cùng với việc luôn kiểm tra bằng thiết bị, là bước phòng ngừa tối thiểu và hiệu quả nhất mà bất kỳ ai làm việc với điện cũng phải tuân thủ. Đừng bao giờ đánh đổi sự tiện lợi nhất thời lấy an toàn tính mạng và tài sản.”
Lời khuyên từ chuyên gia càng củng cố thêm tầm quan trọng của việc không chỉ biết ký hiệu dây trung tính là gì, mà còn hiểu rõ chức năng và những rủi ro liên quan để xử lý một cách cẩn trọng nhất.
Câu Hỏi Thường Gặp Về Ký Hiệu Dây Trung Tính
Để làm rõ thêm những thắc mắc phổ biến, chúng ta hãy cùng giải đáp một số câu hỏi liên quan đến ký hiệu dây trung tính và chủ đề này.
Ký hiệu dây trung tính có giống nhau ở mọi nơi không?
Ký hiệu phổ biến nhất cho dây trung tính trên thiết bị và sơ đồ là chữ N (Neutral), được sử dụng rộng rãi theo tiêu chuẩn quốc tế IEC. Tuy nhiên, màu sắc chuẩn có thể khác nhau tùy theo khu vực hoặc quốc gia, phổ biến nhất là xanh dương nhạt (IEC) hoặc trắng/xám (NEC).
Dây trung tính có điện không?
Dây trung tính có điện áp gần bằng 0V so với đất tại nguồn trong điều kiện bình thường. Tuy nhiên, nó luôn có dòng điện chạy qua khi thiết bị hoạt động, và có thể có điện áp nhỏ so với đất do sụt áp trên đường dây. Trong trường hợp sự cố (ví dụ: dây trung tính bị đứt), nó có thể mang điện áp nguy hiểm so với đất.
Làm sao để nhận biết dây trung tính trong hệ thống cũ?
Trong hệ thống cũ không tuân thủ màu sắc chuẩn, cách duy nhất an toàn và chính xác là sử dụng đồng hồ vạn năng để đo điện áp. Dây trung tính sẽ là dây có điện áp thấp nhất (gần 0V) so với đất. Tuyệt đối không dựa vào màu sắc cũ kỹ hoặc phỏng đoán.
Có thể bỏ qua dây trung tính khi lắp đặt không?
Không. Dây trung tính là thành phần thiết yếu để hoàn thành mạch điện xoay chiều một pha hoặc mạch điện ba pha đấu sao có tải. Bỏ qua dây trung tính khiến mạch không thể hoạt động hoặc gây nguy hiểm nghiêm trọng (như tình trạng quá áp/sụt áp khi dây trung tính bị đứt trong hệ ba pha tải không cân bằng). Việc đấu nối đúng, bao gồm cả dây trung tính và dây nối đất bảo vệ, là bắt buộc theo quy định an toàn điện.
Lịch Sử Ra Đời Và Phát Triển Của Hệ Thống Dây Trung Tính
Khái niệm dây trung tính không phải tự nhiên mà có, nó là kết quả của quá trình phát triển lâu dài của hệ thống phân phối điện. Ban đầu, các hệ thống điện một chiều (DC) của Thomas Edison chỉ cần hai dây: một dây dương và một dây âm.
Khi hệ thống điện xoay chiều (AC) của Nikola Tesla và George Westinghouse trở nên phổ biến hơn do khả năng truyền tải điện đi xa hiệu quả hơn thông qua máy biến áp, cấu trúc mạng lưới điện cũng dần hoàn thiện. Hệ thống một pha ban đầu có thể chỉ sử dụng hai dây (pha và trung tính) hoặc ba dây (hai pha đối xứng và trung tính), nhưng hệ thống ba pha chứng tỏ ưu việt hơn trong việc truyền tải công suất lớn.
Hệ thống ba pha đấu sao (Wye connection) trở nên phổ biến vì nó cung cấp cả điện áp dây (giữa hai pha) và điện áp pha (giữa pha và điểm trung tính). Điểm trung tính này, khi được nối đất tại nguồn, đóng vai trò là điểm tham chiếu ổn định và là đường hoàn trả dòng điện cho tải một pha (kết nối giữa một pha và dây trung tính) hoặc dòng không cân bằng trong tải ba pha.
Sự ra đời và chuẩn hóa dây trung tính, cùng với việc nối đất tại nguồn, là một bước tiến quan trọng không chỉ về hiệu quả phân phối điện mà còn về an toàn. Nó giúp ổn định điện áp, cho phép sử dụng các thiết bị một pha từ lưới ba pha, và tạo nền tảng cho các hệ thống bảo vệ dòng rò sau này. Việc phát triển các tiêu chuẩn về màu sắc và ký hiệu dây trung tính (như chữ N) là kết quả của nhu cầu thực tế nhằm đơn giản hóa việc lắp đặt, bảo trì và nâng cao an toàn khi hệ thống điện ngày càng phức tạp và phổ biến.
Câu chuyện về sự phát triển của hệ thống dây trung tính cũng tương tự như việc tìm hiểu hãy nêu các tính chất cơ bản của vật liệu cơ khí để tạo ra các cấu trúc bền vững và hiệu quả. Mỗi thành phần trong hệ thống điện đều có lịch sử, nguyên lý và vai trò riêng, và việc hiểu rõ chúng giúp chúng ta làm chủ công nghệ tốt hơn.
Các Tiêu Chuẩn Kỹ Thuật Liên Quan Đến Dây Trung Tính Tại Việt Nam Và Quốc Tế
Việc sử dụng ký hiệu dây trung tính và màu sắc chuẩn không phải là tùy tiện mà tuân thủ các bộ tiêu chuẩn kỹ thuật nghiêm ngặt. Tại Việt Nam, các tiêu chuẩn về an toàn điện và lắp đặt điện thường tham chiếu và hài hòa với các tiêu chuẩn quốc tế như IEC (Ủy ban Kỹ thuật Điện Quốc tế).
Các tiêu chuẩn liên quan đến dây trung tính bao gồm:
- TCVN (Tiêu chuẩn Quốc gia Việt Nam): Có các bộ tiêu chuẩn về hệ thống điện hạ áp, an toàn điện, lắp đặt dây dẫn… quy định về màu sắc dây (thường theo IEC), tiết diện dây, cách đấu nối, yêu cầu về hệ thống nối đất, điểm trung tính nguồn… Ví dụ, TCVN 7447 (tương đương IEC 60364) quy định chi tiết về lắp đặt điện cho các tòa nhà.
- IEC (International Electrotechnical Commission): Tiêu chuẩn IEC là nền tảng cho nhiều tiêu chuẩn quốc gia trên thế giới. IEC 60446 (nay là IEC 60445) quy định các nguyên tắc cơ bản và an toàn để nhận biết dây dẫn bằng màu sắc hoặc số. Tiêu chuẩn này quy định màu xanh dương nhạt cho dây trung tính (N) và xanh lá cây sọc vàng cho dây bảo vệ (PE). Các tiêu chuẩn khác như IEC 60364 (Installation of electrical installations) quy định chi tiết về cấu trúc hệ thống nối đất và sử dụng dây trung tính.
- NEC (National Electrical Code – Hoa Kỳ): Tiêu chuẩn này phổ biến ở Bắc Mỹ. NEC có quy định riêng về màu sắc dây (trắng/xám cho dây trung tính, xanh lá cây hoặc dây trần cho dây nối đất) và cấu trúc hệ thống nối đất (ví dụ: hệ thống TN-C-S phổ biến ở Việt Nam ít dùng ở Mỹ).
Sự tồn tại của các tiêu chuẩn này nhấn mạnh rằng việc sử dụng ký hiệu dây trung tính đúng và tuân thủ màu sắc chuẩn không chỉ là khuyến cáo mà là yêu cầu bắt buộc để đảm bảo an toàn và tính tương thích của hệ thống điện. Bất kỳ người nào làm việc với điện, dù là kỹ sư, thợ điện hay người dùng cơ bản, đều cần biết và tuân thủ các quy định này.
Việc nghiên cứu và áp dụng đúng các tiêu chuẩn kỹ thuật liên quan đến dây trung tính cũng quan trọng như việc nắm vững công thức chuyển đổi 220v bằng bao nhiêu w để tính toán công suất tiêu thụ. Cả hai đều là những kiến thức nền tảng giúp bạn làm việc hiệu quả và an toàn hơn trong môi trường điện.
Những Ứng Dụng Thực Tế Của Dây Trung Tính Trong Cuộc Sống Hàng Ngày
Dây trung tính có mặt ở khắp mọi nơi xung quanh chúng ta, từ những thiết bị đơn giản nhất đến các hệ thống phức tạp. Hiểu được ký hiệu dây trung tính giúp chúng ta nhận diện nó trong các ứng dụng này và tương tác an toàn hơn.
- Hệ thống chiếu sáng gia đình: Bóng đèn, công tắc đèn đều cần dây pha và dây trung tính để hoạt động. Trên các công tắc hoặc đui đèn, bạn sẽ thấy ký hiệu L và N.
- Ổ cắm điện: Ổ cắm 2 chân chỉ có L và N. Ổ cắm 3 chân có thêm chân nối đất (PE). Việc đấu đúng L vào L, N vào N, và PE vào PE là cực kỳ quan trọng cho cả chức năng và an toàn.
- Thiết bị gia dụng: Tủ lạnh, máy giặt, tivi, quạt điện… đều kết nối với nguồn điện qua dây pha và dây trung tính (và dây nối đất nếu có vỏ kim loại).
- Hệ thống điện công nghiệp: Dây trung tính đóng vai trò quan trọng trong hệ thống điện ba pha để cấp nguồn cho các tải một pha hoặc xử lý dòng không cân bằng.
- Hệ thống an ninh: Camera giám sát, đầu ghi hình, bộ cấp nguồn, thiết bị báo động, khóa điện tử… tất cả đều cần nguồn điện ổn định. Việc đấu nối nguồn đúng kỹ thuật, bao gồm cả dây trung tính, là yếu tố quyết định sự tin cậy của hệ thống an ninh.
Trong mọi ứng dụng này, việc nhận biết ký hiệu dây trung tính (N) và đấu nối dây màu xanh dương nhạt vào đúng vị trí là yêu cầu cơ bản. Nó đảm bảo thiết bị hoạt động đúng điện áp, dòng điện hoàn thành chu trình an toàn, và hệ thống bảo vệ (kết hợp với dây nối đất) sẵn sàng hoạt động khi cần.
Hãy thử nhìn vào mặt sau của một ổ cắm điện hoặc một công tắc đèn trong nhà bạn (khi đã ngắt điện hoàn toàn để đảm bảo an toàn!). Bạn có thể sẽ tìm thấy ký hiệu N (và L, PE) ở đó. Điều này cho thấy ký hiệu dây trung tính không chỉ tồn tại trên lý thuyết mà còn hiện hữu trong mọi vật dụng điện quen thuộc hàng ngày.
Hướng Dẫn Cơ Bản Kiểm Tra Dây Trung Tính (Chỉ Mang Tính Tham Khảo, Khuyến Cáo Chuyên Gia)
Việc kiểm tra dây trung tính đòi hỏi kiến thức và dụng cụ chuyên dụng. Hướng dẫn này chỉ mang tính tham khảo để bạn hiểu hơn về quy trình, tuyệt đối không tự thực hiện nếu không có kinh nghiệm và biện pháp an toàn đầy đủ. Luôn liên hệ thợ điện chuyên nghiệp khi cần kiểm tra hoặc sửa chữa hệ thống điện.
Dụng cụ cần thiết (chỉ chuyên gia sử dụng):
- Đồng hồ vạn năng (VOM) hoặc đồng hồ đo điện kỹ thuật số (Digital Multimeter – DMM) có chức năng đo điện áp AC.
- Bút thử điện (Voltage tester) – chỉ dùng để kiểm tra nhanh có điện áp hay không, không dùng để phân biệt pha/trung tính/đất chính xác.
- Thiết bị bảo hộ cá nhân (PPE): Găng tay cách điện, giày cách điện, kính bảo hộ.
Quy trình kiểm tra cơ bản (chỉ chuyên gia thực hiện):
- Đảm bảo an toàn: Ngắt nguồn điện tại cầu dao hoặc aptomat chính của khu vực cần kiểm tra. Xác minh lại không còn điện bằng đồng hồ đo hoặc bút thử điện trên tất cả các dây.
- Xác định các dây: Nhìn vào màu sắc dây (nếu chuẩn) hoặc ký hiệu dây trung tính (N), dây pha (L/P), dây nối đất (PE) trên thiết bị/điểm đấu nối.
- Đo điện áp (chỉ chuyên gia thực hiện): Sau khi đã đảm bảo nguồn đã được bật trở lại một cách an toàn cho mục đích kiểm tra, sử dụng đồng hồ vạn năng:
- Đo điện áp giữa dây pha (L) và đất (PE). Kết quả nên gần bằng điện áp định mức (khoảng 220V ở Việt Nam).
- Đo điện áp giữa dây trung tính (N) và đất (PE). Trong hệ thống tốt, kết quả này nên rất nhỏ, gần 0V (vài Volt là chấp nhận được, vài chục Volt là có vấn đề nghiêm trọng).
- Đo điện áp giữa dây pha (L) và dây trung tính (N). Kết quả nên gần bằng điện áp định mức (khoảng 220V).
- Đo điện áp giữa dây trung tính (N) và dây pha (L) với tải đang hoạt động. Dây trung tính sẽ có dòng điện chạy qua.
- Kiểm tra bằng bút thử điện (hỗ trợ): Bút thử điện chạm vào dây pha sẽ sáng đèn (hoặc kêu). Chạm vào dây trung tính (đang hoạt động bình thường) thường không sáng đèn hoặc sáng rất mờ (tùy loại bút). Bút thử điện chỉ cho biết có điện áp đáng kể so với đất hay không, không dùng để phân biệt chính xác N với PE.
Kết quả đo điện áp giữa N và PE quá cao là dấu hiệu hệ thống nối đất nguồn có vấn đề hoặc dây trung tính có trở kháng cao bất thường (do nối kém).
Quy trình này đòi hỏi sự cẩn trọng tối đa và chỉ nên được thực hiện bởi người có chuyên môn. Mục đích chính của việc này là để xác minh lại các dây dẫn sau khi đã nhận biết sơ bộ bằng ký hiệu dây trung tính và màu sắc.
Tầm Quan Trọng Của Việc Tuân Thủ Ký Hiệu Và Quy Định An Toàn
Trong bài viết này, chúng ta đã cùng nhau đi sâu vào thế giới của dây trung tính, từ ký hiệu dây trung tính đơn giản là chữ N, màu sắc chuẩn xanh dương nhạt, đến vai trò thiết yếu của nó trong mạch điện và những nguy hiểm tiềm ẩn khi xảy ra sự cố. Chúng ta đã thấy rằng việc nhận biết đúng dây trung tính và phân biệt nó với dây pha, dây nối đất không chỉ là kiến thức kỹ thuật mà còn là yêu cầu bắt buộc để đảm bảo an toàn.
Việc tuân thủ các ký hiệu chuẩn, màu sắc chuẩn, và quy định an toàn điện không bao giờ là thừa. Chúng là kết quả của hàng thập kỷ nghiên cứu, thử nghiệm, và đôi khi là cả những bài học đắt giá từ các tai nạn. Đối với Maxsys Security, chúng tôi luôn nhấn mạnh tầm quan trọng của sự tin cậy và an toàn trong mọi giải pháp công nghệ. Điều này không chỉ áp dụng cho các hệ thống an ninh của chúng tôi mà còn cho cả nền tảng điện mà chúng hoạt động trên đó.
Hiểu rõ ký hiệu dây trung tính và áp dụng đúng kiến thức vào thực tế là cách bạn tự bảo vệ mình, người thân, và tài sản khỏi những rủi ro điện không đáng có. Dù bạn là người dùng thông thường muốn hiểu thêm về điện trong nhà, hay là kỹ thuật viên lắp đặt và bảo trì, hãy luôn ưu tiên sự cẩn trọng và an toàn lên hàng đầu. Đừng ngại tìm kiếm sự tư vấn và hỗ trợ từ các chuyên gia điện khi bạn không chắc chắn.
Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích và giúp bạn hiểu rõ hơn về ký hiệu dây trung tính cùng tầm quan trọng của nó. An toàn điện bắt đầu từ những kiến thức cơ bản nhất. Hãy luôn thực hành an toàn!
