Tỷ Lệ Bản Vẽ Là Gì? Tầm Quan Trọng Trong Kỹ Thuật và Đời Sống
Bạn có bao giờ tự hỏi làm thế nào người ta vẽ được cả một ngôi nhà to đùng lên một tờ giấy A3 hay A4 không? Đơn giản thôi, họ dùng tỷ lệ bản vẽ.
Tỷ lệ bản vẽ là một khái niệm cơ bản nhưng cực kỳ quan trọng trong việc thể hiện các vật thể hoặc công trình có kích thước lớn (hoặc đôi khi rất nhỏ) lên bản vẽ một cách chính xác và dễ hình dung. Về bản chất, tỷ lệ này thể hiện mối quan hệ giữa kích thước đo được trên bản vẽ và kích thước thực tế của vật thể ngoài đời. Nó cho biết vật thể đã được thu nhỏ (hoặc phóng to) bao nhiêu lần so với kích thước thật của nó.
Tại sao tỷ lệ này lại quan trọng? Imagine bạn đang lên kế hoạch lắp đặt hệ thống an ninh cho một tòa nhà văn phòng rộng lớn. Nếu không có tỷ lệ bản vẽ, bạn sẽ không thể biết chính xác khoảng cách từ camera này đến camera kia, vị trí đặt cảm biến cửa có phù hợp hay không, hay liệu đường dây cáp có đủ dài để đi từ phòng điều khiển đến điểm cuối cùng không. Mọi thứ sẽ trở nên mơ hồ và dẫn đến sai sót nghiêm trọng khi thi công.
Trong đời sống, chúng ta cũng bắt gặp tỷ lệ bản vẽ ở khắp mọi nơi mà có thể không để ý. Bản đồ địa lý là một ví dụ điển hình nhất. Một centimet trên bản đồ có thể đại diện cho hàng trăm mét hay thậm chí hàng kilomet ngoài thực tế. Nhờ có tỷ lệ này, chúng ta mới có thể hình dung được khoảng cách giữa các địa điểm và lên kế hoạch di chuyển. Ngay cả mô hình ô tô, máy bay hay búp bê cũng sử dụng một dạng tỷ lệ thu nhỏ để tái hiện lại vật thể thật một cách chân thực nhất.
Trong lĩnh vực kỹ thuật, từ cơ khí, xây dựng, kiến trúc đến điện, điện tử và đặc biệt là an ninh công nghệ, tỷ lệ bản vẽ không chỉ là một con số. Nó là nền tảng cho mọi tính toán, mọi quyết định thiết kế và mọi bước thi công. Một bản vẽ có tỷ lệ chính xác giúp đảm bảo rằng công trình hoặc sản phẩm cuối cùng sẽ hoạt động đúng như mong đợi, không có sự sai lệch về kích thước hay vị trí lắp đặt. Đối với Maxsys, việc sử dụng tỷ lệ bản vẽ chuẩn xác trong thiết kế hệ thống an ninh giúp chúng tôi tối ưu hóa phạm vi giám sát của camera, định vị chính xác vị trí lắp đặt cảm biến báo động, lên kế hoạch đường đi của cáp mạng, cáp nguồn sao cho hiệu quả và thẩm mỹ nhất. Điều này không chỉ nâng cao hiệu quả bảo vệ mà còn tiết kiệm chi phí và thời gian thi công cho khách hàng.
Nói cách khác, tỷ lệ bản vẽ là chiếc cầu nối giữa ý tưởng trên giấy và hiện thực ngoài đời, là công cụ không thể thiếu để mọi người cùng “nói” chung một ngôn ngữ kỹ thuật và đảm bảo mọi thứ được thực hiện đúng quy cách.
Minh họa các tỷ lệ bản vẽ thông dụng trong kỹ thuật, kiến trúc giúp đọc bản vẽ dễ hơn.
Phân Loại Tỷ Lệ Bản Vẽ Phổ Biến Nhất Hiện Nay
Khi nói về tỷ lệ bản vẽ, chúng ta thường bắt gặp một vài loại chính, mỗi loại phục vụ một mục đích cụ thể tùy thuộc vào kích thước của vật thể cần thể hiện và mức độ chi tiết mong muốn.
Có ba loại tỷ lệ bản vẽ cơ bản thường được sử dụng:
- Tỷ lệ nguyên hình (1:1): Loại này được dùng khi kích thước trên bản vẽ bằng đúng kích thước thực tế của vật thể. Tức là, nếu bạn đo trên bản vẽ được 1cm, thì ngoài đời thực vật thể đó cũng có kích thước 1cm. Tỷ lệ 1:1 thường được áp dụng cho các chi tiết nhỏ, các bộ phận máy móc phức tạp hoặc các bản vẽ lắp ráp để thể hiện chính xác hình dạng và kích thước mà không cần thu nhỏ hay phóng to.
- Tỷ lệ thu nhỏ (1:N): Đây là loại phổ biến nhất, được sử dụng khi vật thể cần thể hiện quá lớn so với khổ giấy vẽ. Số N trong tỷ lệ này (ví dụ: 1:50, 1:100, 1:200, 1:1000) cho biết vật thể đã được thu nhỏ đi N lần. Ví dụ, với tỷ lệ 1:100, 1 đơn vị đo trên bản vẽ (ví dụ 1cm) sẽ tương ứng với 100 đơn vị đo ngoài thực tế (100cm = 1m). Tỷ lệ thu nhỏ được dùng rộng rãi trong kiến trúc, xây dựng, bản đồ địa lý, quy hoạch.
- Tỷ lệ phóng to (N:1): Ngược lại với tỷ lệ thu nhỏ, tỷ lệ phóng to được sử dụng khi vật thể quá nhỏ, khó có thể nhìn rõ hoặc thể hiện chi tiết trên bản vẽ ở tỷ lệ 1:1. Số N (ví dụ: 2:1, 5:1, 10:1, 50:1) cho biết vật thể đã được phóng to lên N lần. Ví dụ, tỷ lệ 5:1 có nghĩa là 5 đơn vị đo trên bản vẽ tương ứng với 1 đơn vị đo ngoài thực tế. Loại tỷ lệ này thường dùng trong các bản vẽ chi tiết của các bộ phận máy móc nhỏ, linh kiện điện tử, hoặc các chi tiết phức tạp cần nhìn rõ hình dạng và kích thước.
Việc lựa chọn tỷ lệ bản vẽ phù hợp là một bước quan trọng trong quá trình lập bản vẽ. Tỷ lệ quá lớn có thể khiến bản vẽ không thể hiện hết được toàn bộ công trình hoặc vật thể trên một khổ giấy hợp lý, trong khi tỷ lệ quá nhỏ lại làm mất đi các chi tiết quan trọng, gây khó khăn cho việc đọc hiểu và thi công. Các tiêu chuẩn kỹ thuật thường quy định các tỷ lệ ưu tiên sử dụng cho từng loại bản vẽ khác nhau nhằm đảm bảo tính thống nhất và dễ dàng trao đổi thông tin.
Làm Sao Để Hiểu và Đọc Đúng Tỷ Lệ Bản Vẽ?
Đọc hiểu tỷ lệ bản vẽ không quá phức tạp như bạn nghĩ đâu, chỉ cần nắm vững nguyên tắc cơ bản là được.
Nguyên tắc cốt lõi khi đọc tỷ lệ bản vẽ là hiểu được ý nghĩa của tỷ số N:M, thường được thể hiện dưới dạng N:M hoặc phân số N/M.
Trong hầu hết các trường hợp, đặc biệt là trong kỹ thuật, tỷ lệ bản vẽ được biểu diễn dưới dạng 1:N (tỷ lệ thu nhỏ) hoặc N:1 (tỷ lệ phóng to), và đôi khi là 1:1 (nguyên hình). Con số đầu tiên (bên trái dấu hai chấm) luôn biểu thị kích thước trên bản vẽ, còn con số thứ hai (bên phải) biểu thị kích thước tương ứng ngoài thực tế.
Ví dụ cụ thể:
- Tỷ lệ 1:100: Điều này có nghĩa là 1 đơn vị đo trên bản vẽ tương ứng với 100 đơn vị đo ngoài thực tế. Nếu bạn đo được một đoạn thẳng dài 5cm trên bản vẽ có tỷ lệ 1:100, thì kích thước thực tế của đoạn thẳng đó là 5cm * 100 = 500cm, tức là 5 mét.
- Tỷ lệ 1:50: 1 đơn vị trên bản vẽ tương ứng với 50 đơn vị thực tế. Đo được 10cm trên bản vẽ 1:50, kích thước thực tế là 10cm * 50 = 500cm = 5 mét.
- Tỷ lệ 5:1: 5 đơn vị trên bản vẽ tương ứng với 1 đơn vị thực tế. Đây là tỷ lệ phóng to. Nếu bạn đo được 25mm trên bản vẽ 5:1, kích thước thực tế của vật thể là 25mm / 5 = 5mm.
Cách đọc tỷ lệ bản vẽ từng bước:
- Tìm ký hiệu tỷ lệ: Thường nằm ở góc dưới cùng của bản vẽ, trong khung tên, hoặc gần chi tiết cần thể hiện. Nó sẽ có dạng như “TL 1:50” hoặc “Scale 1:100”.
- Xác định tỷ lệ: Ghi nhớ con số N trong tỷ lệ (ví dụ 50, 100, 5, 10,…).
- Đo kích thước trên bản vẽ: Sử dụng thước đo để đo độ dài của đoạn thẳng, cạnh, hoặc khoảng cách mà bạn quan tâm trên bản vẽ. Đơn vị đo có thể là milimet (mm) hoặc centimet (cm), tùy thuộc vào tiêu chuẩn và thói quen sử dụng.
- Tính kích thước thực tế:
- Đối với tỷ lệ thu nhỏ (1:N): Kích thước thực tế = Kích thước trên bản vẽ * N.
- Đối với tỷ lệ phóng to (N:1): Kích thước thực tế = Kích thước trên bản vẽ / N.
- Đối với tỷ lệ nguyên hình (1:1): Kích thước thực tế = Kích thước trên bản vẽ.
Ví dụ: Trên bản vẽ bố trí hệ thống camera an ninh của Maxsys có ghi TL 1:200. Bạn đo khoảng cách từ góc tường đến vị trí lắp camera được 3.5 cm. Kích thước thực tế là bao nhiêu?
Áp dụng công thức: Kích thước thực tế = 3.5 cm * 200 = 700 cm = 7 mét.
Vậy là camera đó sẽ được lắp cách góc tường 7 mét ngoài đời thực.
Một công cụ hữu ích giúp đọc tỷ lệ bản vẽ nhanh chóng và chính xác hơn là thước tỷ lệ (scale ruler). Loại thước này có nhiều vạch chia tương ứng với các tỷ lệ thông dụng (ví dụ 1:20, 1:50, 1:100, 1:200, 1:500), giúp bạn đo trực tiếp trên bản vẽ và đọc ngay kích thước thực tế mà không cần nhân chia.

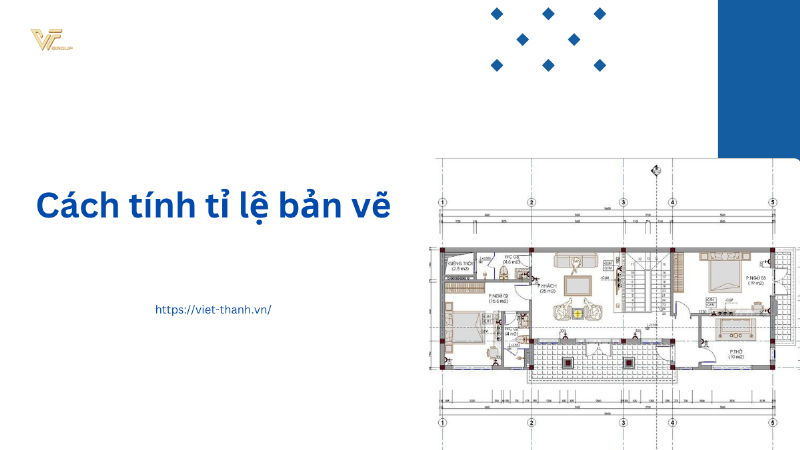

Sử dụng thước tỷ lệ bản vẽ để đo kích thước thực tế từ bản vẽ kỹ thuật.
Những sai lầm thường gặp khi đọc tỷ lệ bản vẽ bao gồm: nhầm lẫn giữa tỷ lệ thu nhỏ và phóng to, không để ý đơn vị đo trên thước và trên bản vẽ, hoặc cố gắng đo trên bản vẽ đã bị photo hoặc scan sai tỷ lệ. Do đó, luôn kiểm tra kỹ tỷ lệ ghi trên bản vẽ và đảm bảo bạn đang sử dụng bản vẽ gốc hoặc bản sao có chất lượng tốt nhất.
Các Tỷ Lệ Bản Vẽ Thường Gặp Trong Các Lĩnh Vực Cụ Thể
Mỗi ngành nghề kỹ thuật lại có những tỷ lệ bản vẽ “ruột” của mình, được sử dụng phổ biến nhất vì tính tiện dụng và phù hợp với quy mô công trình hoặc vật thể mà ngành đó thường xuyên làm việc.
Dưới đây là một số ví dụ về các tỷ lệ thường gặp trong các lĩnh vực khác nhau:
- Kiến trúc và Xây dựng: Đây là lĩnh vực sử dụng tỷ lệ bản vẽ rộng rãi nhất.
- Bản vẽ mặt bằng tổng thể, quy hoạch: Thường dùng tỷ lệ rất nhỏ như 1:500, 1:1000, 1:2000, 1:5000 để bao quát cả khu vực rộng lớn.
- Bản vẽ mặt bằng công trình, mặt đứng, mặt cắt: Tỷ lệ phổ biến là 1:100, 1:200. Với tỷ lệ này, bạn có thể nhìn thấy bố cục các phòng, cửa, cửa sổ và các chi tiết cấu trúc chính.
- Bản vẽ chi tiết kiến trúc (chi tiết cửa, cầu thang, vệ sinh): Thường dùng tỷ lệ lớn hơn như 1:50, 1:20. Tỷ lệ này cho phép thể hiện rõ hơn các kích thước cụ thể và vật liệu hoàn thiện.
- Bản vẽ chi tiết cấu tạo (kết cấu bê tông, thép): Có thể dùng 1:20, 1:10, thậm chí là 1:5 cho các chi tiết phức tạp.
- Cơ khí: Tùy thuộc vào kích thước của chi tiết hoặc cụm lắp ráp.
- Bản vẽ chi tiết các bộ phận nhỏ: Có thể dùng tỷ lệ nguyên hình 1:1 hoặc tỷ lệ phóng to 2:1, 5:1, 10:1, 20:1 để thể hiện rõ hình dạng và dung sai.
- Bản vẽ chi tiết các bộ phận trung bình hoặc lớn: Thường dùng tỷ lệ thu nhỏ như 1:2, 1:5, 1:10, 1:20.
- Bản vẽ lắp ráp: Tỷ lệ thường nhỏ hơn bản vẽ chi tiết, có thể là 1:5, 1:10, 1:20, tùy vào số lượng và kích thước các bộ phận.
- Bản đồ địa lý và Đo đạc: Sử dụng tỷ lệ thu nhỏ rất lớn để thể hiện khu vực rộng.
- Bản đồ địa hình, bản đồ hành chính: Các tỷ lệ thông dụng là 1:1000, 1:2000, 1:5000, 1:10000, 1:25000, 1:50000, 1:100000, … Tỷ lệ càng nhỏ, phạm vi bản đồ càng rộng nhưng chi tiết càng ít.
- Bản đồ quy hoạch, bản đồ kỹ thuật: Thường dùng tỷ lệ lớn hơn như 1:500, 1:200, 1:100 cho các khu vực đô thị hoặc dự án cụ thể.
- Điện, Điện tử:
- Sơ đồ nguyên lý, sơ đồ khối: Không sử dụng tỷ lệ bản vẽ theo nghĩa đen vì nó thể hiện mối quan hệ chức năng hơn là kích thước vật lý.
- Bản vẽ bố trí thiết bị, đi dây: Có sử dụng tỷ lệ thu nhỏ (ví dụ 1:50, 1:100) để thể hiện vị trí lắp đặt các thiết bị (ổ cắm, công tắc, đèn, tủ điện) và đường đi của dây cáp trong công trình.
- Bản vẽ chi tiết mạch in (PCB): Thường dùng tỷ lệ 1:1 hoặc phóng to (2:1, 5:1) để thể hiện rõ ràng các đường mạch, chân linh kiện.
Đối với lĩnh vực An ninh Công nghệ, tỷ lệ bản vẽ là không thể thiếu trong các giai đoạn sau:
- Khảo sát hiện trường: Kỹ sư Maxsys có thể phác thảo sơ bộ mặt bằng khu vực cần lắp đặt hệ thống an ninh dựa trên tỷ lệ ước lượng hoặc sử dụng các công cụ đo đạc kết hợp với tỷ lệ để ghi chú kích thước.
- Thiết kế hệ thống: Đây là lúc tỷ lệ bản vẽ phát huy vai trò tối đa. Các kỹ sư sẽ sử dụng bản vẽ kiến trúc hoặc mặt bằng công trình có sẵn (với tỷ lệ chính xác) để bố trí vị trí camera, góc nhìn, vùng phủ sóng hồng ngoại, vị trí cảm biến cửa/kính, đầu báo cháy, tủ trung tâm báo động, bộ điều khiển truy cập, khóa điện tử, đường đi dây cáp mạng và cáp nguồn. Tỷ lệ phổ biến có thể là 1:50, 1:100, 1:200 tùy vào quy mô dự án và mức độ chi tiết yêu cầu.
- Lập bản vẽ thi công: Bản vẽ này chứa đầy đủ thông tin chi tiết về vị trí lắp đặt từng thiết bị, ký hiệu, chủng loại, và đường đi dây. Tất cả đều phải tuân thủ tỷ lệ bản vẽ đã được xác định để đội ngũ kỹ thuật viên có thể thi công chính xác ngoài thực tế.
- Bản vẽ hoàn công: Sau khi dự án hoàn thành, bản vẽ hoàn công được lập dựa trên thực tế lắp đặt. Tỷ lệ vẫn được giữ nguyên so với bản vẽ thiết kế/thi công để dễ dàng so sánh và quản lý sau này.
Việc sử dụng tỷ lệ bản vẽ chính xác trong thiết kế an ninh giúp đảm bảo rằng:
- Camera được đặt ở vị trí tối ưu, bao quát được khu vực cần giám sát mà không bị vật cản che khuất tầm nhìn (đặc biệt quan trọng khi thiết kế các giải pháp camera quan sát).
- Cảm biến báo động (cửa, kính, hồng ngoại) được bố trí đúng vùng cần bảo vệ, giảm thiểu báo động giả và tăng cường hiệu quả phát hiện đột nhập.
- Các thiết bị kiểm soát ra vào (đầu đọc thẻ, khóa điện từ) được đặt ở vị trí thuận tiện cho người dùng và phù hợp với cấu trúc cửa, lối đi.
- Lộ trình đi dây cáp được tính toán hợp lý, đảm bảo khoảng cách cho phép, dễ dàng lắp đặt, bảo trì và đảm bảo thẩm mỹ.
Thử nghĩ xem, nếu trên bản vẽ, bạn tính toán camera cách tường 5cm nhưng tỷ lệ bị sai, ngoài đời thực nó lại là 50cm? Góc nhìn sẽ thay đổi hoàn toàn, có thể tạo ra “điểm mù” nguy hiểm mà bạn không hề hay biết. Chính vì vậy, sự chính xác của tỷ lệ bản vẽ là yếu tố sống còn trong mọi dự án kỹ thuật, bao gồm cả hệ thống an ninh.
Một ví dụ liên quan đến các liên kết nội bộ được cung cấp: Khi thiết kế hệ thống an ninh cho một công trình có sử dụng các vật liệu trang trí như nhôm đục lỗ cho mặt tiền hoặc cnc vách ngăn bên trong, kỹ sư thiết kế an ninh cần phải có bản vẽ kiến trúc với tỷ lệ bản vẽ chính xác để biết vị trí, kích thước và độ dày của các cấu kiện này. Từ đó mới có thể tính toán vị trí lắp đặt camera, cảm biến hoặc đường đi dây sao cho phù hợp, không làm ảnh hưởng đến thẩm mỹ và chức năng của các chi tiết kiến trúc. Việc đọc hiểu bản vẽ kiến trúc với tỷ lệ chuẩn là bước đầu tiên để tích hợp hệ thống an ninh một cách hài hòa và hiệu quả. Tương tự, khi lên kế hoạch lắp đặt camera hoặc thiết bị kiểm soát ra vào cho khu vực thang máy gia đình 4 người, kỹ sư Maxsys cần bản vẽ mặt cắt và mặt bằng cabin, giếng thang với tỷ lệ bản vẽ chính xác để chọn loại camera, vị trí lắp đặt và tính toán phương án đi dây tối ưu trong không gian hạn chế này, đảm bảo góc quan sát hiệu quả và an toàn cho người sử dụng.
Tính Toán Kích Thước Thực Từ Tỷ Lệ Bản Vẽ: Đơn Giản Hơn Bạn Tưởng
Như đã đề cập, việc tính toán kích thước thực tế từ tỷ lệ bản vẽ rất đơn giản, chỉ là một phép nhân hoặc chia cơ bản.
Công thức chung là:
- Kích thước thực tế = Kích thước trên bản vẽ / Tỷ lệ (Ở đây, Tỷ lệ được hiểu là phân số, ví dụ tỷ lệ 1:100 có nghĩa là 1/100).
- Hoặc, dễ nhớ hơn:
- *Kích thước thực tế = Kích thước trên bản vẽ N** (với tỷ lệ 1:N)
- Kích thước thực tế = Kích thước trên bản vẽ / N (với tỷ lệ N:1)
Ví dụ minh họa:
Bạn có bản vẽ mặt bằng căn hộ với tỷ lệ bản vẽ là 1:50. Bạn muốn biết chiều dài thực tế của phòng khách. Bạn dùng thước đo trên bản vẽ và được 8 cm.
Áp dụng công thức: Kích thước thực tế = 8 cm * 50 = 400 cm = 4 mét.
Vậy, chiều dài phòng khách thực tế là 4 mét.
Một ví dụ khác: Bạn có bản vẽ chi tiết một linh kiện nhỏ trong hệ thống báo động với tỷ lệ bản vẽ là 10:1. Bạn đo chiều rộng của linh kiện trên bản vẽ là 30 mm.
Áp dụng công thức: Kích thước thực tế = 30 mm / 10 = 3 mm.
Vậy, chiều rộng thực tế của linh kiện đó là 3 milimet.
Việc tính toán này trở nên cực kỳ dễ dàng khi bạn sử dụng thước tỷ lệ chuyên dụng, vì bạn chỉ cần đặt vạch 0 của thước vào một điểm trên bản vẽ và đọc trực tiếp giá trị tại điểm còn lại theo đúng thang đo của tỷ lệ bản vẽ đó. Không cần thực hiện phép nhân hay chia.
Ngày nay, với sự phát triển của công nghệ, hầu hết các bản vẽ kỹ thuật đều được tạo ra bằng phần mềm thiết kế chuyên dụng như AutoCAD, Revit, SolidWorks,… Trong các phần mềm này, bạn vẽ đối tượng với kích thước thực tế 1:1, sau đó khi trình bày lên bản vẽ (layout), bạn chỉ cần chọn tỷ lệ bản vẽ mong muốn (viewport scale) và phần mềm sẽ tự động co giãn đối tượng hiển thị để phù hợp với khổ giấy. Thậm chí, các công cụ đo đạc tích hợp trong phần mềm cũng sẽ tự động hiển thị kích thước thực tế của đối tượng bất kể tỷ lệ hiển thị trên bản vẽ là bao nhiêu. Điều này giảm thiểu đáng kể sai sót trong việc tính toán kích thước.
Tuy nhiên, kỹ năng đọc và tính toán thủ công từ tỷ lệ bản vẽ vẫn rất quan trọng, đặc biệt khi bạn làm việc với bản vẽ giấy cũ, bản scan, hoặc khi cần kiểm tra nhanh tại công trường mà không có máy tính hoặc phần mềm chuyên dụng.
Một điểm nữa cần lưu ý là các ký hiệu trên bản vẽ cũng được thể hiện theo tỷ lệ bản vẽ. Ví dụ, đường kính ký hiệu là gì hay các ký hiệu khác (như ký hiệu vật liệu, ký hiệu hàn, ký hiệu bề mặt) sẽ được vẽ với kích thước tương ứng với tỷ lệ chung của bản vẽ. Điều này đảm bảo tính đồng nhất và dễ đọc.
Tỷ Lệ Bản Vẽ Và Sai Số: Tại Sao Điều Này Quan Trọng?
Trong lý thuyết, tỷ lệ bản vẽ giúp chúng ta có được hình ảnh hoàn hảo của vật thể. Nhưng trong thực tế, luôn tồn tại sai số. Hiểu rõ về sai số liên quan đến tỷ lệ bản vẽ là cực kỳ quan trọng, nhất là khi độ chính xác là yêu cầu hàng đầu, ví dụ như trong việc lắp đặt hệ thống an ninh nhạy cảm.
Sai số có thể xuất hiện ở nhiều khâu:
- Sai số khi lập bản vẽ: Ngay cả khi vẽ thủ công bằng thước và bút, hay sử dụng phần mềm, vẫn có thể có sai sót nhỏ do độ chính xác của công cụ, thao tác của người vẽ, hoặc cài đặt phần mềm.
- Sai số khi in ấn hoặc sao chụp: Quá trình in hoặc photo bản vẽ có thể làm co giãn giấy, khiến tỷ lệ thực tế trên bản in không còn chính xác hoàn toàn so với tỷ lệ gốc. Đây là lý do tại sao các bản vẽ kỹ thuật quan trọng thường được in trên giấy chất lượng cao và kiểm tra kỹ lưỡng.
- Sai số khi đo đạc trên bản vẽ: Khi bạn dùng thước để đo trên bản vẽ giấy, sai số có thể phát sinh do độ chính xác của thước, cách đặt thước, hay thậm chí là góc nhìn của mắt. Thước càng thô (vạch chia lớn) thì độ chính xác càng thấp.
- Sai số khi thi công ngoài thực tế: Việc đo đạc, cắt vật liệu, lắp đặt ngoài công trường cũng không thể đạt được độ chính xác tuyệt đối. Sai số này cộng hưởng với sai số từ bản vẽ.
Tại sao vấn đề sai số liên quan đến tỷ lệ bản vẽ lại quan trọng?
- Ảnh hưởng đến kích thước thực tế: Một sai số nhỏ trên bản vẽ có thể trở thành sai số lớn ngoài thực tế khi nhân với hệ số tỷ lệ. Ví dụ, trên bản vẽ 1:100, sai số 1mm khi đo trên giấy sẽ tương ứng với sai số 1mm * 100 = 100mm = 10cm ngoài thực tế. Tưởng tượng bạn tính toán vị trí lắp camera dựa trên khoảng cách bị sai lệch 10cm, điều này có thể khiến camera không đặt đúng vị trí tối ưu, hoặc góc nhìn bị lệch so với kế hoạch ban đầu.
- Gây khó khăn trong lắp ráp và thi công: Nếu các bộ phận được chế tạo dựa trên các kích thước sai lệch từ bản vẽ, chúng có thể không lắp ghép vừa với nhau, gây lãng phí vật liệu và thời gian. Trong xây dựng, sai số tỷ lệ có thể dẫn đến việc các cấu kiện không khớp, ảnh hưởng đến kết cấu công trình.
- Giảm hiệu quả hoạt động: Đặc biệt trong lĩnh vực an ninh. Vị trí lắp đặt cảm biến hồng ngoại chỉ cần sai lệch một chút cũng có thể làm giảm vùng phủ sóng hoặc gây báo động giả. Góc quay của camera PTZ được lập trình sẵn dựa trên tọa độ trên bản vẽ có thể bị lệch nếu tỷ lệ bản vẽ không chính xác.
Do đó, việc kiểm soát sai số trong quá trình lập, sao chụp và sử dụng tỷ lệ bản vẽ là cực kỳ cần thiết. Các tiêu chuẩn kỹ thuật thường quy định dung sai cho phép đối với các kích thước và vị trí trên bản vẽ. Người làm kỹ thuật cần phải tuân thủ các tiêu chuẩn này và sử dụng các công cụ đo đạc có độ chính xác phù hợp. Khi làm việc với các bản vẽ cũ hoặc bản sao, luôn cần cẩn trọng và nếu có thể, kiểm tra chéo với các thông tin khác hoặc đo đạc lại tại hiện trường.
Trong các dự án an ninh phức tạp, Maxsys luôn nhấn mạnh tầm quan trọng của việc khảo sát hiện trường chi tiết, đối chiếu bản vẽ với thực tế và sử dụng các công cụ đo đạc kỹ thuật số hiện đại để giảm thiểu sai số tối đa, đảm bảo rằng hệ thống được lắp đặt đúng như thiết kế và hoạt động hiệu quả nhất.
Tỷ Lệ Bản Vẽ Trong Thiết Kế Hệ Thống An Ninh Maxsys: Chính Xác Từng Centimet
Tại Maxsys Security, chúng tôi hiểu rằng độ chính xác là yếu tố then chốt quyết định sự hiệu quả của một hệ thống an ninh. Một hệ thống an ninh tốt không chỉ dựa vào công nghệ thiết bị tiên tiến mà còn phụ thuộc rất lớn vào việc thiết kế và bố trí tối ưu các thiết bị đó trong không gian thực tế. Và đây chính là lúc tỷ lệ bản vẽ đóng vai trò không thể thay thế.
Khi bắt đầu một dự án, đội ngũ kỹ sư của Maxsys luôn tiến hành khảo sát hiện trường kỹ lưỡng. Chúng tôi thu thập thông tin chi tiết về cấu trúc không gian (chiều dài, chiều rộng, chiều cao, vị trí tường, cửa, cửa sổ, cột, dầm, thang máy…), vật liệu xây dựng, điều kiện ánh sáng và các yếu tố môi trường khác. Dữ liệu này sau đó được đối chiếu với bản vẽ kiến trúc hoặc mặt bằng công trình do khách hàng cung cấp. Việc kiểm tra tỷ lệ bản vẽ của các tài liệu này là bước đầu tiên và vô cùng quan trọng. Nếu bản vẽ chưa có hoặc không chính xác, chúng tôi sẽ tiến hành đo đạc và lập lại bản vẽ mặt bằng với tỷ lệ chuẩn xác.
Sử dụng bản vẽ mặt bằng có tỷ lệ bản vẽ đáng tin cậy, các kỹ sư thiết kế của chúng tôi bắt đầu công việc bố trí hệ thống an ninh:
- Camera giám sát: Chúng tôi xác định vị trí lắp đặt camera sao cho góc quan sát tối ưu, bao phủ hết các khu vực trọng yếu (cửa ra vào, hành lang, khu vực làm việc, kho bãi…). Tỷ lệ bản vẽ giúp tính toán chính xác khoảng cách từ camera đến vật thể hoặc khu vực cần giám sát, xác định loại ống kính phù hợp (tiêu cự bao nhiêu để đạt được góc nhìn mong muốn), và dự đoán vùng “điểm mù” có thể xảy ra. Với các loại camera PTZ (quay quét, phóng to), việc xác định tọa độ các điểm quan sát cài đặt trước (preset points) cũng dựa trên kích thước thực tế được suy ra từ tỷ lệ bản vẽ.
- Hệ thống báo động chống trộm: Vị trí lắp đặt cảm biến cửa, cảm biến kính vỡ, cảm biến hồng ngoại (PIR), cảm biến rung động đều cần được tính toán dựa trên tỷ lệ bản vẽ. Cảm biến hồng ngoại có vùng phủ sóng hình quạt hoặc hình nón với phạm vi nhất định. Tỷ lệ bản vẽ giúp chúng tôi đặt cảm biến ở vị trí tối ưu để vùng phủ sóng bao trùm toàn bộ khu vực cần bảo vệ, tránh vật cản (như cột, tường) và giảm thiểu khả năng báo động giả do di chuyển ngoài vùng kiểm soát.
- Hệ thống kiểm soát ra vào (Access Control): Vị trí lắp đặt đầu đọc thẻ, nút nhấn thoát hiểm, khóa điện từ, bộ điều khiển cửa cũng cần được xác định trên bản vẽ có tỷ lệ. Điều này giúp đảm bảo thiết bị được đặt ở vị trí thuận tiện cho người sử dụng, phù hợp với cấu trúc cửa (ví dụ, loại khóa từ phù hợp với loại cửa và khuôn cửa dựa trên kích thước chi tiết), và dễ dàng đi dây kết nối.
- Hệ thống liên lạc nội bộ (Intercom): Vị trí đặt chuông cửa có hình, màn hình liên lạc, và các điểm liên lạc nội bộ trong tòa nhà.
- Đường đi dây cáp: Việc lên kế hoạch đường đi của cáp mạng (cho camera IP), cáp tín hiệu (cho cảm biến, đầu đọc thẻ), cáp nguồn (cho tất cả thiết bị) cũng dựa trên bản vẽ có tỷ lệ. Tỷ lệ bản vẽ giúp tính toán tổng chiều dài cáp cần thiết, xác định vị trí đi dây âm tường/âm sàn hoặc đi nổi, vị trí hộp kỹ thuật, đảm bảo tuân thủ các tiêu chuẩn về khoảng cách và an toàn.
block quote
“Sử dụng tỷ lệ bản vẽ chính xác là bước đầu tiên để chúng tôi ‘biến’ không gian thực thành mô hình số và lên kế hoạch chi tiết nhất. Nó giúp chúng tôi hình dung được mọi thứ sẽ trông như thế nào khi lắp đặt, từ góc nhìn của camera cho đến đường đi của từng sợi cáp. Sai một ly có thể đi một dặm trong an ninh, nên chúng tôi đặc biệt chú trọng khâu này.” – Kỹ sư Nguyễn Văn Long, Trưởng phòng Thiết kế Hệ thống An ninh Maxsys.
end block quote
Việc thiết kế trên bản vẽ với tỷ lệ bản vẽ chính xác không chỉ giúp tối ưu hóa vị trí lắp đặt mà còn là cơ sở để lập dự toán chi phí vật tư (số mét cáp, số lượng ống luồn dây…) và kế hoạch thi công (số lượng nhân công, thời gian thực hiện).
Ví dụ, trong một dự án lắp đặt camera cho bãi đỗ xe ngầm, kỹ sư Maxsys sẽ sử dụng bản vẽ mặt bằng với tỷ lệ bản vẽ phù hợp (ví dụ 1:100 hoặc 1:200). Dựa trên tỷ lệ này, họ sẽ xác định vị trí các cột, tường, lối đi, và đặc biệt là vị trí các ô đỗ xe. Sau đó, tính toán số lượng camera cần thiết và vị trí lắp đặt từng chiếc để đảm bảo mọi ô đỗ xe và lối đi đều nằm trong tầm quan sát, không có điểm mù. Kích thước thực tế của bãi đỗ xe (được suy ra từ bản vẽ tỷ lệ) sẽ là cơ sở để tính toán trường nhìn của camera (FOV – Field of View) và đảm bảo độ phân giải hình ảnh tại các điểm quan trọng đáp ứng yêu cầu (ví dụ, có nhìn rõ biển số xe không). Việc đi dây cáp từ camera về phòng điều khiển cũng được tính toán dựa trên khoảng cách trên bản vẽ tỷ lệ, đảm bảo không vượt quá giới hạn cho phép của loại cáp sử dụng.
Lựa Chọn Tỷ Lệ Bản Vẽ Phù Hợp Cho Dự Án An Ninh Của Bạn
Việc lựa chọn tỷ lệ bản vẽ phù hợp cho bản vẽ thiết kế hệ thống an ninh phụ thuộc vào một số yếu tố chính:
- Quy mô của công trình/khu vực: Đối với các công trình lớn (nhà máy, khu đô thị, sân bay), cần sử dụng tỷ lệ thu nhỏ lớn hơn (ví dụ 1:500, 1:1000) để có thể thể hiện toàn bộ trên một hoặc vài bản vẽ. Đối với các công trình vừa và nhỏ (nhà ở, cửa hàng, văn phòng), tỷ lệ 1:50 hoặc 1:100 thường là đủ.
- Mức độ chi tiết cần thể hiện: Nếu bản vẽ cần thể hiện chi tiết vị trí từng con vít hay đường đi của từng sợi dây trong hộp kỹ thuật, có thể cần sử dụng tỷ lệ phóng to hoặc tỷ lệ nguyên hình cho các bản vẽ chi tiết riêng. Bản vẽ bố trí chung thường dùng tỷ lệ thu nhỏ.
- Khổ giấy in ấn: Tỷ lệ bản vẽ cần được chọn sao cho bản vẽ sau khi in ra trên khổ giấy tiêu chuẩn (A4, A3, A2, A1, A0) có kích thước hợp lý, dễ nhìn và đủ chỗ cho các ghi chú, ký hiệu.
- Mục đích của bản vẽ: Bản vẽ trình bày cho khách hàng có thể sử dụng tỷ lệ lớn hơn một chút để dễ hình dung. Bản vẽ thi công cần tỷ lệ chuẩn xác và đủ chi tiết để đội ngũ kỹ thuật làm việc. Bản vẽ hoàn công cần giữ nguyên tỷ lệ của bản vẽ thi công.
Trong hầu hết các dự án an ninh thông thường (nhà ở, văn phòng, cửa hàng), tỷ lệ 1:50 và 1:100 là hai tỷ lệ phổ biến nhất. Tỷ lệ 1:50 cho phép thể hiện chi tiết hơn, phù hợp với các không gian nhỏ hoặc khi cần bố trí nhiều thiết bị trong một khu vực hẹp. Tỷ lệ 1:100 phù hợp cho các không gian lớn hơn, giúp bao quát tổng thể dễ dàng hơn. Đối với các dự án quy mô rất lớn (như khu công nghiệp, thành phố thông minh), có thể sử dụng tỷ lệ 1:200, 1:500 hoặc nhỏ hơn nữa cho các bản vẽ tổng thể.
Việc lựa chọn tỷ lệ bản vẽ không chỉ là một quyết định kỹ thuật mà còn liên quan đến tính tiện dụng và khả năng trao đổi thông tin. Một tỷ lệ được lựa chọn hợp lý sẽ giúp tất cả các bên liên quan – từ kỹ sư thiết kế, kỹ thuật viên lắp đặt, giám sát công trình đến chủ đầu tư – đều có thể đọc hiểu và làm việc hiệu quả trên cùng một bộ tài liệu.
Nếu bạn đang lên kế hoạch lắp đặt hệ thống an ninh và có sẵn bản vẽ công trình, hãy chia sẻ với chuyên gia của Maxsys. Chúng tôi sẽ giúp bạn đánh giá tính phù hợp của tỷ lệ bản vẽ hiện có hoặc tư vấn để lập bản vẽ thiết kế hệ thống an ninh với tỷ lệ tối ưu, đảm bảo mọi giải pháp được triển khai chính xác đến từng centimet. Điều này đặc biệt quan trọng khi thiết kế các hệ thống phức tạp đòi hỏi sự phối hợp chặt chẽ giữa nhiều loại thiết bị.
Chuyên Gia Nói Gì Về Tỷ Lệ Bản Vẽ Trong Thực Tế?
Để có cái nhìn sâu sắc hơn về tầm quan trọng thực tế của tỷ lệ bản vẽ, chúng ta hãy lắng nghe ý kiến từ một chuyên gia giàu kinh nghiệm trong lĩnh vực thiết kế và thi công công trình.
Kỹ sư Trần Minh Hoàng, với hơn 15 năm kinh nghiệm trong ngành xây dựng và giám sát dự án, chia sẻ:
block quote
“Trong suốt sự nghiệp của mình, tôi đã chứng kiến không ít vấn đề phát sinh chỉ vì bản vẽ không có tỷ lệ chính xác hoặc người đọc bản vẽ hiểu sai tỷ lệ. Từ việc đặt sai vị trí một bức tường, một cây cột, cho đến việc cắt sai kích thước ống nước, dây điện. Hậu quả có thể là làm lại, tốn kém chi phí và thời gian, thậm chí ảnh hưởng đến chất lượng và an toàn công trình. Tỷ lệ bản vẽ không chỉ là con số trên giấy, nó là cơ sở để biến thiết kế thành hiện thực. Một bản vẽ có tỷ lệ chuẩn xác là yếu tố sống còn, đặc biệt là trong các dự án đòi hỏi độ chính xác cao như lắp đặt các hệ thống kỹ thuật phức tạp, bao gồm cả an ninh. Kỹ sư và công nhân hiện trường cần phải ‘sống’ với tỷ lệ đó, đọc nó như ngôn ngữ thứ hai để đảm bảo mọi việc diễn ra đúng kế hoạch.”
end block quote
Lời chia sẻ của Kỹ sư Hoàng càng củng cố thêm tầm quan trọng của việc nắm vững và áp dụng đúng tỷ lệ bản vẽ. Đối với các hệ thống an ninh mà Maxsys triển khai, từ camera, báo động đến kiểm soát ra vào, vị trí và khoảng cách lắp đặt có thể ảnh hưởng trực tiếp đến khả năng phát hiện, nhận dạng và ngăn chặn mối đe dọa. Một camera an ninh đặt sai vị trí chỉ vài chục centimet do đọc sai tỷ lệ bản vẽ có thể khiến một góc phòng quan trọng bị khuất tầm nhìn, tạo ra lỗ hổng an ninh. Một cảm biến hồng ngoại đặt quá gần hoặc quá xa so với khu vực cần giám sát cũng làm giảm hiệu quả hoạt động của hệ thống báo động.
Do đó, tại Maxsys, quy trình thiết kế luôn bắt đầu bằng việc kiểm tra và xác nhận độ chính xác của bản vẽ mặt bằng, đảm bảo tỷ lệ bản vẽ là đúng chuẩn. Đội ngũ kỹ sư thiết kế và kỹ thuật viên lắp đặt của chúng tôi được đào tạo bài bản để đọc hiểu bản vẽ kỹ thuật và áp dụng chính xác tỷ lệ bản vẽ trong mọi công đoạn, từ lập kế hoạch đến thi công và nghiệm thu. Chúng tôi tin rằng, sự tỉ mỉ và chính xác trong từng chi tiết nhỏ nhất, bắt đầu từ việc hiểu và sử dụng đúng tỷ lệ bản vẽ, sẽ mang lại hệ thống an ninh hoạt động hiệu quả và đáng tin cậy nhất cho khách hàng.
Câu Hỏi Thường Gặp Về Tỷ Lệ Bản Vẽ
Trong quá trình làm việc với khách hàng và các bên liên quan, chúng tôi thường nhận được một số câu hỏi liên quan đến tỷ lệ bản vẽ. Dưới đây là một vài câu hỏi phổ biến cùng giải đáp:
- Làm thế nào để biết bản vẽ tôi đang có có tỷ lệ chính xác hay không?
Cách đơn giản nhất là tìm ký hiệu tỷ lệ bản vẽ trên bản vẽ (ví dụ TL 1:100). Sau đó, chọn một hoặc hai kích thước đã được ghi chú sẵn trên bản vẽ (ví dụ chiều dài một bức tường ghi là 5000 mm). Dùng thước đo độ dài của đoạn thẳng tương ứng trên bản vẽ. Áp dụng công thức tính ngược lại: Tỷ lệ = Kích thước trên bản vẽ / Kích thước thực tế. So sánh kết quả tính toán với tỷ lệ ghi trên bản vẽ. Nếu chúng khớp nhau (hoặc sai lệch rất ít trong giới hạn cho phép), thì tỷ lệ của bản vẽ có thể tin cậy được. Cẩn thận với bản vẽ đã photo hoặc scan nhiều lần vì có thể bị co giãn sai tỷ lệ. - Tại sao đôi khi trên một bản vẽ lại có nhiều tỷ lệ khác nhau?
Điều này rất phổ biến, đặc biệt là trong các bản vẽ kỹ thuật tổng hợp. Tỷ lệ bản vẽ chung áp dụng cho toàn bộ mặt bằng hoặc hình chiếu chính để bao quát tổng thể. Tuy nhiên, để thể hiện rõ hơn các chi tiết nhỏ, phức tạp hoặc các khu vực cần độ chính xác cao, người ta sẽ trích ra các phần đó và vẽ lại trên các hình trích chi tiết với tỷ lệ bản vẽ lớn hơn (phóng to hoặc tỷ lệ thu nhỏ nhỏ hơn, ví dụ từ 1:100 lên 1:20 hoặc 1:10). Mỗi hình trích chi tiết này sẽ có ký hiệu tỷ lệ riêng đi kèm. - Có phải tất cả các loại bản vẽ đều cần tỷ lệ không?
Không hẳn. Các loại sơ đồ thể hiện mối quan hệ chức năng hoặc logic như sơ đồ nguyên lý mạch điện, sơ đồ mạng máy tính, lưu đồ quy trình thường không có tỷ lệ bản vẽ theo nghĩa thể hiện kích thước vật lý. Chúng chỉ quan tâm đến sự kết nối và luồng thông tin. Tuy nhiên, các bản vẽ bố trí thiết bị, đi dây thì chắc chắn cần tỷ lệ để xác định vị trí lắp đặt ngoài thực tế.
Hiểu rõ những điều này giúp bạn làm việc hiệu quả hơn với các loại bản vẽ khác nhau và tránh nhầm lẫn không đáng có.
Như vậy, tỷ lệ bản vẽ không chỉ là một khái niệm lý thuyết mà là một công cụ thiết yếu, là nền tảng của sự chính xác trong mọi dự án kỹ thuật. Từ việc xây dựng một ngôi nhà, chế tạo một chiếc máy, vẽ một tấm bản đồ, cho đến việc thiết kế và lắp đặt một hệ thống an ninh hiệu quả, hiểu và sử dụng đúng tỷ lệ bản vẽ luôn là yếu tố quyết định thành công.
Tại Maxsys, chúng tôi tự hào về đội ngũ kỹ sư và kỹ thuật viên chuyên nghiệp, những người không chỉ am hiểu công nghệ an ninh tiên tiến mà còn vững vàng về các kiến thức kỹ thuật cơ bản như đọc hiểu và ứng dụng tỷ lệ bản vẽ. Sự chính xác trong từng bản vẽ thiết kế là cam kết của chúng tôi để mang đến cho khách hàng những giải pháp an ninh tối ưu, hoạt động ổn định và đáng tin cậy, bảo vệ tài sản và con người một cách hiệu quả nhất.
Nếu bạn có bất kỳ câu hỏi nào về bản vẽ kỹ thuật liên quan đến hệ thống an ninh, hoặc cần tư vấn về giải pháp an ninh phù hợp với công trình của mình, đừng ngần ngại liên hệ với Maxsys. Chúng tôi luôn sẵn sàng hỗ trợ bạn với chuyên môn và kinh nghiệm của mình.
Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về tỷ lệ bản vẽ và tầm quan trọng của nó. Hãy thử áp dụng những kiến thức này khi đọc các bản vẽ trong cuộc sống hàng ngày hoặc trong công việc nhé!
