Khám Phá Sức Mạnh và Ứng Dụng Rộng Khắp của Mạch Điện Ba Pha

Chào bạn,

Khi nhắc đến điện năng, chúng ta thường nghĩ ngay đến ổ cắm trong nhà với hai hoặc ba lỗ, quen thuộc đến mức dường như chẳng có gì phức tạp. Đó là hệ thống điện một pha, đủ dùng cho sinh hoạt gia đình, thắp sáng, chạy tủ lạnh, tivi… Nhưng bạn có bao giờ tự hỏi, “trái tim” cung cấp năng lượng cho những nhà máy khổng lồ, những tòa nhà chọc trời, hay các hệ thống máy móc công nghiệp nặng nề hoạt động liên tục là gì không? Chính là Mạch điện Ba Pha, một hệ thống điện mạnh mẽ, hiệu quả và cực kỳ quan trọng trong thế giới hiện đại của chúng ta. Ngay trong 50 từ đầu tiên này, chúng ta đã chạm đến khái niệm cốt lõi: mạch điện ba pha – xương sống của ngành công nghiệp và hạ tầng điện lớn.

Bạn biết đấy, điện không chỉ là ánh sáng hay hơi ấm. Trong thế giới an ninh công nghệ mà Maxsys đang hoạt động, điện năng, đặc biệt là điện ba pha, là nền tảng cho mọi thứ, từ việc vận hành các trung tâm dữ liệu đồ sộ, hệ thống giám sát an ninh phức tạp ở các khu công nghiệp lớn, cho đến những thiết bị chuyên dụng đòi hỏi nguồn năng lượng ổn định và mạnh mẽ. Hiểu về mạch điện ba pha không chỉ là kiến thức kỹ thuật đơn thuần, mà còn giúp chúng ta thấy rõ hơn bức tranh về cách thế giới vận hành, và làm thế nào mà năng lượng được truyền tải hiệu quả đến mọi ngóc ngách cần thiết.

Nhiều người có thể cảm thấy rằng điện ba pha là một chủ đề khô khan và khó hiểu, chỉ dành cho kỹ sư điện. Nhưng thực tế, nguyên lý của nó lại khá thú vị và logic. Hãy hình dung dòng điện xoay chiều một pha giống như một người đang cố gắng đẩy một vật nặng theo nhịp điệu: đẩy tới, rồi lại về. Còn mạch điện xoay chiều ba pha là mạch điện được tạo ra bởi ba dòng điện xoay chiều hình sin có cùng tần số, cùng biên độ, nhưng lệch pha nhau 120 độ. Nghe có vẻ trừu tượng, nhưng cứ nghĩ đến ba người cùng đẩy một vật, mỗi người bắt đầu đẩy ở một thời điểm khác nhau một chút, tạo ra một lực đẩy tổng hợp liên tục và ổn định hơn nhiều so với chỉ một người. Đó chính là bí quyết của mạch điện ba pha.

Vậy chính xác thì mạch điện ba pha là gì, nó được cấu tạo ra sao, hoạt động như thế nào, và tại sao nó lại “quyền lực” đến vậy trong lĩnh vực công nghiệp? Chúng ta sẽ cùng nhau “giải mã” từ A đến Z về chủ đề này một cách thật gần gũi và dễ hiểu nhé.

Mạch Điện Ba Pha Là Gì?

Mạch điện ba pha là gì? Một cách đơn giản, mạch điện ba pha là một hệ thống điện xoay chiều bao gồm ba dây dẫn “pha” (thường ký hiệu là L1, L2, L3 hoặc R, S, T) mang ba dòng điện hoặc điện áp xoay chiều riêng biệt. Ba dòng/điện áp này có cùng tần số và biên độ hiệu dụng, nhưng sự khác biệt mấu chốt nằm ở chỗ chúng lệch pha nhau một góc 120 độ (hoặc 2π/3 radian).

Để dễ hình dung, hãy nghĩ đến ba con lắc đồng hồ đang đung đưa. Nếu chúng bắt đầu đung đưa cùng một lúc, đó giống như ba hệ thống một pha riêng biệt. Nhưng nếu con lắc thứ hai bắt đầu đung đưa khi con lắc thứ nhất đã đi được 1/3 chu kỳ, và con lắc thứ ba bắt đầu khi con lắc thứ hai đã đi được 1/3 chu kỳ của nó, thì ba con lắc đó đang “lệch pha” nhau. Trong mạch điện ba pha, sự lệch pha 120 độ này là cố định và là yếu tố tạo nên sức mạnh và hiệu quả vượt trội của nó.

Cấu Tạo Cơ Bản Của Hệ Thống Điện Ba Pha Gồm Những Gì?

Cấu tạo của một hệ thống điện ba pha khá mạch lạc, bao gồm ba thành phần chính: nguồn điện, đường dây truyền tải và tải tiêu thụ.

Ngắn gọn, hệ thống điện ba pha gồm nguồn phát điện, dây dẫn truyền tải và các thiết bị tiêu thụ năng lượng ba pha.

Nguồn Điện Ba Pha

Nguồn điện ba pha thường là các máy phát điện xoay chiều ba pha khổng lồ trong các nhà máy điện (nhiệt điện, thủy điện, điện gió…). Những máy phát này được thiết kế đặc biệt để tạo ra ba sức điện động (điện áp) hình sin có cùng tần số và biên độ, lệch pha nhau 120 độ. Các cuộn dây stato của máy phát được bố trí lệch nhau 120 độ trong không gian, khi roto (phần quay có nam châm) quay, nó cảm ứng ra ba sức điện động lệch pha như vậy trong ba cuộn dây.

Đường Dây Truyền Tải

Đây là hệ thống các dây dẫn mang điện năng từ nguồn đến nơi tiêu thụ. Hệ thống ba pha có thể truyền tải điện bằng 3 dây (ba pha nóng) hoặc 4 dây (ba pha nóng và một dây trung tính – N). Dây trung tính có vai trò quan trọng trong việc cân bằng tải và tạo ra điện áp pha (điện áp giữa dây pha và dây trung tính), bên cạnh điện áp dây (điện áp giữa hai dây pha bất kỳ). Mạch điện xoay chiều ba pha gồm các dây dẫn này, chịu trách nhiệm “cõng” dòng năng lượng khổng lồ đi khắp nơi.

Tải Tiêu Thụ

Tải tiêu thụ là nơi sử dụng điện năng, có thể là động cơ điện ba pha, máy biến áp ba pha, lò sưởi ba pha, hay cả hệ thống điện một pha được kết nối với hệ thống ba pha thông qua biến áp hoặc các phương pháp đấu nối phù hợp. Các tải này có thể được đấu nối theo kiểu hình sao (Y) hoặc hình tam giác (Delta), tùy thuộc vào yêu cầu về điện áp và dòng điện của thiết bị.

Nguyên Lý Hoạt Động “Đồng Bộ” Đầy Hấp Dẫn Của Mạch Điện Ba Pha Như Thế Nào?

Nguyên lý hoạt động của mạch điện ba pha dựa trên sự lệch pha cố định 120 độ giữa ba dòng điện (hoặc điện áp) hình sin.

Nói đơn giản, nguyên lý điện 3 pha là sự kết hợp của ba nguồn điện xoay chiều lệch pha nhau 120 độ, tạo ra dòng năng lượng liên tục và mạnh mẽ.

Khi ba dòng điện này cùng chảy trong hệ thống, tại bất kỳ thời điểm nào, tổng tức thời của ba dòng điện trong một hệ thống cân bằng (đấu nối hình sao có dây trung tính, tải cân bằng) luôn bằng không. Điều này nghe có vẻ kỳ diệu, nhưng nó giúp giảm thiểu dòng điện chạy trong dây trung tính (nếu có), và quan trọng hơn, nó tạo ra một công suất truyền tải gần như không đổi theo thời gian (đối với tải thuần trở hoặc tải tuyến tính cân bằng).

Điện Áp Pha và Điện Áp Dây: Đâu Là Sự Khác Biệt?

Trong hệ thống ba pha, chúng ta có hai loại điện áp cần phân biệt rõ ràng.

Điện áp pha (Up) là điện áp giữa một dây pha (L1, L2, hoặc L3) và dây trung tính (N).

Điện áp dây (Ud) là điện áp giữa hai dây pha bất kỳ (L1-L2, L2-L3, hoặc L3-L1).

Trong hệ thống điện ba pha chuẩn ở Việt Nam, điện áp dây phổ biến là 380V, còn điện áp pha là 220V. Mối quan hệ giữa chúng trong hệ thống cân bằng là Ud = √3 Up. Ví dụ: 380V ≈ √3 220V. Điều này giải thích tại sao bạn có thể lấy điện một pha 220V từ hệ thống ba pha 380V bằng cách nối một dây pha với dây trung tính, trong khi điện ba pha 380V được sử dụng bằng cách nối các thiết bị giữa ba dây pha với nhau.

Dòng Điện Pha và Dòng Điện Dây: Tương Tự Hay Khác Biệt?

Tương tự như điện áp, chúng ta cũng có dòng điện pha và dòng điện dây.

Dòng điện pha (Ip) là dòng điện chạy qua mỗi pha của tải tiêu thụ.

Dòng điện dây (Id) là dòng điện chạy trong mỗi dây dẫn từ nguồn đến tải.

Mối quan hệ giữa dòng điện pha và dòng điện dây phụ thuộc vào cách đấu nối của tải (Sao hay Tam giác), điều này sẽ được làm rõ hơn ở phần tiếp theo.

Các Phương Pháp Đấu Nối Mạch Điện Ba Pha Phổ Biến

Để sử dụng mạch điện ba pha, các thiết bị tiêu thụ (tải) cũng cần được đấu nối phù hợp. Hai phương pháp đấu nối cơ bản và phổ biến nhất là đấu nối hình sao (Y) và đấu nối hình tam giác (Delta).

Cần biết cách đấu nối hình sao (Y) và tam giác (Delta) để sử dụng mạch điện ba pha hiệu quả cho từng loại tải.

Đấu Nối Hình Sao (Y): Khi Nào Cần Trung Tính?

Trong đấu nối hình sao (Y), ba đầu cuối của ba cuộn dây (hoặc ba pha của tải) được nối chung lại tại một điểm, gọi là điểm trung tính (hoặc điểm sao). Ba đầu còn lại được nối với ba dây pha của nguồn điện. Nếu nguồn có dây trung tính, điểm trung tính của tải có thể được nối với dây trung tính của nguồn.

Đấu nối hình sao thường được dùng cho tải có điện áp định mức bằng điện áp pha của nguồn (ví dụ: tải 220V trong hệ thống 380V/220V). Khi đấu nối hình sao, dòng điện dây bằng dòng điện pha (Id = Ip), còn điện áp dây bằng √3 lần điện áp pha (Ud = √3 * Up). Ưu điểm của cách đấu nối này là có điểm trung tính, cho phép lấy ra nguồn một pha (giữa dây pha và trung tính) và giúp cân bằng tải tốt hơn khi có dây trung tính. Tuy nhiên, với tải không cân bằng và không có dây trung tính, điện áp trên các pha tải có thể bị lệch.

Đấu Nối Hình Tam Giác (Δ): Sức Mạnh Cho Tải Lớn

Trong đấu nối hình tam giác (Delta), ba cuộn dây (hoặc ba pha của tải) được nối thành một vòng kín, đầu cuộn dây này nối với cuối cuộn dây kia. Ba điểm nối giữa các cuộn dây được nối với ba dây pha của nguồn điện.

Đấu nối hình tam giác thường được dùng cho tải có điện áp định mức bằng điện áp dây của nguồn (ví dụ: tải 380V trong hệ thống 380V/220V). Khi đấu nối hình tam giác, điện áp dây bằng điện áp pha (Ud = Up), còn dòng điện dây bằng √3 lần dòng điện pha (Id = √3 * Ip). Cách đấu nối này thường được dùng cho các động cơ có công suất lớn, hoặc các tải chỉ cần sử dụng điện áp dây. Nhược điểm là không có điểm trung tính, không thể lấy ra nguồn một pha trực tiếp từ đấu nối này, và khi tải không cân bằng, dòng điện trong các dây pha có thể rất khác nhau, gây ra sự mất cân bằng lớn trên lưới.

Tại Sao Mạch Điện Ba Pha Lại Chiếm Ưu Thế Trong Công Nghiệp?

Bạn có bao giờ thắc mắc tại sao hầu hết các nhà máy, xí nghiệp, trung tâm thương mại lớn lại dùng điện ba pha thay vì chỉ dùng nhiều đường điện một pha cộng lại không?

Điện ba pha vượt trội nhờ khả năng truyền tải công suất lớn, hiệu quả và ổn định, rất phù hợp cho các ứng dụng công nghiệp và tải trọng lớn.

Sự phổ biến của [khái niệm về mạch điện xoay chiều ba pha là mạch điện gồm](http://maxsyssecurity.com/khai-niem-ve-mach-dien-xoay chieu-ba-pha-la-mach-dien-gom.html) ba pha lệch nhau 120 độ mang lại nhiều ưu điểm vượt trội so với hệ thống một pha, đặc biệt trong lĩnh vực công nghiệp và truyền tải điện năng trên quy mô lớn:

• Truyền tải Công suất Lớn Hơn: Với cùng một lượng vật liệu dây dẫn, hệ thống ba pha có thể truyền tải công suất lớn hơn gấp khoảng 3 lần so với hệ thống một pha. Điều này giúp tiết kiệm đáng kể chi phí dây dẫn và tổn thất năng lượng trên đường truyền.
• Công suất Truyền tải Ổn định và Liên tục: Nhờ sự lệch pha 120 độ, tổng tức thời của công suất trên ba pha (đối với tải cân bằng) là một hằng số, không biến động theo thời gian như công suất tức thời của một pha (dao động với tần số gấp đôi tần số lưới). Điều này tạo ra một dòng năng lượng “mịn” và ổn định, rất lý tưởng cho việc vận hành các thiết bị yêu cầu công suất không đổi như động cơ điện, đặc biệt là động cơ không đồng bộ ba pha.
• Động cơ Ba Pha Mạnh Mẽ và Hiệu Quả: Động cơ không đồng bộ ba pha (hay còn gọi là động cơ cảm ứng ba pha) là loại động cơ điện phổ biến nhất trong công nghiệp. Chúng có ưu điểm là cấu tạo đơn giản, bền bỉ, dễ chế tạo, chi phí thấp và đặc biệt là có momen khởi động lớn, giúp khởi động các tải nặng dễ dàng. Đây là một lý do quan trọng khiến mạch điện ba pha trở thành tiêu chuẩn trong công nghiệp.
• Tiết kiệm Vật liệu Chế tạo Động cơ và Máy biến áp: Máy biến áp và động cơ ba pha thường nhỏ gọn hơn và sử dụng ít vật liệu hơn so với việc ghép ba máy biến áp hoặc động cơ một pha có cùng tổng công suất.
• Khả năng Tự Khởi Động của Động cơ Ba Pha: Động cơ không đồng bộ ba pha có khả năng tự khởi động mà không cần các bộ phận hỗ trợ phức tạp như động cơ một pha (tụ điện, cuộn dây đề…). Điều này giúp giảm chi phí và tăng độ tin cậy.

Bạn thấy đấy, những ưu điểm này giải thích vì sao mạch điện ba pha là sự lựa chọn hàng đầu cho mọi ứng dụng công nghiệp, từ việc vận hành máy móc sản xuất, bơm nước công suất lớn, hệ thống điều hòa không khí trung tâm cho đến thang máy tải trọng cao.

Bên Cạnh Ưu Điểm, Mạch Điện Ba Pha Có Những Hạn Chế Nào?

Dù mạnh mẽ và hiệu quả, mạch điện ba pha cũng có những mặt hạn chế nhất định mà chúng ta cần biết.

Mạch điện ba pha có nhược điểm là hệ thống phức tạp hơn, chi phí ban đầu cao hơn và đòi hỏi kỹ năng chuyên môn khi lắp đặt, vận hành.

• Độ Phức tạp: So với hệ thống một pha, mạch điện ba pha có cấu tạo và nguyên lý phức tạp hơn, yêu cầu nhiều dây dẫn hơn (3 hoặc 4 dây so với 2 dây của một pha). Việc lắp đặt, sửa chữa, và bảo trì cũng đòi hỏi người có chuyên môn và kiến thức sâu hơn.
• Chi phí Đầu tư Ban đầu: Chi phí cho các thiết bị sử dụng điện ba pha (động cơ, máy biến áp, tủ điện…) và hệ thống dây dẫn thường cao hơn so với thiết bị một pha có cùng công suất tương đương (dù hiệu quả truyền tải trên quy mô lớn lại tiết kiệm hơn).
• Vấn đề Cân bằng Tải: Đây là một thách thức lớn trong các hệ thống ba pha. Nếu tải trên ba pha không được phân bố đều (tải không cân bằng), có thể gây ra dòng điện lớn trong dây trung tính (nếu có), điện áp trên các pha tải bị lệch, và làm tăng tổn thất năng lượng. Vấn đề này đòi hỏi sự tính toán và quản lý cẩn thận khi thiết kế và vận hành hệ thống.
• Nguy hiểm Cao hơn: Với điện áp dây 380V hoặc cao hơn, mạch điện ba pha tiềm ẩn nguy cơ gây tai nạn điện giật nghiêm trọng hơn nhiều so với điện một pha 220V thông thường.

Những hạn chế này không làm giảm đi vai trò quan trọng của mạch điện ba pha trong công nghiệp, nhưng nó nhấn mạnh sự cần thiết của việc thiết kế, lắp đặt và vận hành bởi những người có trình độ chuyên môn cao, tuân thủ nghiêm ngặt các quy định an toàn điện.

Ứng Dụng Thực Tế Của Mạch Điện Ba Pha Trong Đời Sống Và Sản Xuất

Sau khi đã hiểu rõ về cấu tạo và nguyên lý, chắc chắn bạn đang nóng lòng muốn biết mạch điện ba pha được ứng dụng cụ thể ở đâu, đúng không?

Mạch điện ba pha là nguồn năng lượng không thể thiếu cho các nhà máy, tòa nhà lớn, hệ thống giao thông vận tải và cơ sở hạ tầng quan trọng.

Hãy cùng điểm qua một vài lĩnh vực nổi bật:

• Công nghiệp Sản xuất: Đây là sân khấu chính của mạch điện ba pha. Hầu hết các máy móc sản xuất như máy tiện, máy phay, máy bơm công nghiệp, quạt thông gió công suất lớn, hệ thống băng tải… đều sử dụng động cơ ba pha. Nguồn điện ba pha ổn định đảm bảo dây chuyền sản xuất hoạt động trơn tru, hiệu quả cao.
• Hệ thống Điều hòa Không khí (HVAC) Trung tâm: Các tòa nhà văn phòng lớn, trung tâm thương mại, khách sạn… thường dùng hệ thống điều hòa không khí trung tâm công suất cực lớn. Những hệ thống này chạy bằng động cơ và máy nén ba pha để đảm bảo khả năng làm mát hiệu quả cho toàn bộ không gian.
• Hệ thống Thang máy và Thang cuốn: Thang máy và thang cuốn trong các tòa nhà cao tầng cần momen khởi động lớn và hoạt động liên tục, ổn định. Động cơ ba pha là lựa chọn tối ưu cho các ứng dụng này.
• Hệ thống Bơm Nước Công nghiệp và Nông nghiệp: Các trạm bơm cấp nước cho thành phố, hệ thống tưới tiêu quy mô lớn trong nông nghiệp đều sử dụng máy bơm chạy bằng động cơ ba pha.
• Hệ thống Chiếu sáng Công cộng và Quy mô lớn: Dù chiếu sáng thường dùng điện một pha, nhưng nguồn cấp chính cho toàn bộ hệ thống chiếu sáng đường phố, sân vận động, nhà xưởng lớn lại đến từ lưới điện ba pha thông qua các trạm biến áp và bảng phân phối.
• Trung tâm Dữ liệu và Cơ sở Hạ tầng Công nghệ: Các trung tâm dữ liệu, nơi lưu trữ và xử lý lượng lớn thông tin, tiêu thụ năng lượng khổng lồ. Điện ba pha cung cấp nguồn cấp chính ổn định và tin cậy cho các máy chủ, hệ thống làm mát, và hệ thống điện dự phòng (UPS, máy phát điện) trong các cơ sở này. Đây là lĩnh vực Maxsys Security rất quan tâm, vì an ninh của các cơ sở hạ tầng quan trọng này phụ thuộc rất nhiều vào nguồn điện ổn định. Nguyên lý điện 3 pha đóng vai trò nền tảng đảm bảo sự hoạt động liên tục của các thiết bị an ninh phức tạp.
• Hệ thống Xe điện và Trạm sạc Nhanh: Các trạm sạc nhanh cho xe điện thường sử dụng nguồn điện ba pha để cung cấp công suất sạc lớn, giúp rút ngắn đáng kể thời gian sạc so với sạc một pha thông thường.
• Truyền tải Điện năng Quốc gia: Lưới điện quốc gia, từ nhà máy phát điện đến các trạm biến áp hạ thế trước khi đến từng hộ gia đình, đều sử dụng hệ thống ba pha ở các cấp điện áp rất cao để truyền tải điện năng đi xa với tổn thất thấp nhất.

Có thể nói, bất cứ nơi nào cần nguồn năng lượng lớn, ổn định và hiệu quả, mạch điện ba pha đều đóng vai trò chủ chốt. Nó là “người hùng thầm lặng” phía sau sự vận hành của nền kinh tế hiện đại.

Làm Thế Nào Để Tính Toán Các Đại Lượng Cơ Bản Trong Mạch Ba Pha?

Việc tính toán trong mạch điện ba pha có thể phức tạp tùy thuộc vào loại tải và cách đấu nối, nhưng chúng ta có thể nắm vững những công thức cơ bản nhất.

Tính toán cơ bản trong mạch điện ba pha thường liên quan đến công suất: Công suất P = √3 Ud Id * cos(phi).

Các đại lượng cơ bản cần tính toán thường là công suất (Công suất tác dụng P, Công suất phản kháng Q, Công suất biểu kiến S), dòng điện và điện áp.

• Công suất Tác dụng (P): Là công suất thực tế được chuyển đổi thành công cơ học, nhiệt năng, ánh sáng… Đơn vị là Watt (W) hoặc kilowatt (kW), megawatt (MW). Đối với mạch ba pha cân bằng, công thức tính công suất tác dụng là:
  P = √3 Ud Id * cos(phi)
  Trong đó:
  • P: Công suất tác dụng (W)
  • √3 ≈ 1.732
  • Ud: Điện áp dây (V)
  • Id: Dòng điện dây (A)
  • cos(phi): Hệ số công suất (Power Factor), thể hiện hiệu quả sử dụng điện năng của tải (giá trị từ 0 đến 1).
• Công suất Phản kháng (Q): Là công suất không thực hiện công có ích mà chỉ luân chuyển giữa nguồn và tải (do các thành phần cảm kháng hoặc dung kháng). Đơn vị là Volt-Ampere Reactive (VAR) hoặc kVAR, MVAR. Công thức:
  Q = √3 Ud Id * sin(phi)
• Công suất Biểu kiến (S): Là tổng công suất tác dụng và công suất phản kháng. Đơn vị là Volt-Ampere (VA) hoặc kVA, MVA. Công thức:
  S = √3 Ud Id
  Hoặc S = √(P² + Q²)

Hệ số công suất cos(phi) rất quan trọng trong mạch ba pha. Tải thuần trở có cos(phi)=1 (lý tưởng). Các tải có cuộn cảm (như động cơ, máy biến áp) thường có cos(phi) nhỏ hơn 1 và mang tính cảm kháng (phi dương). Việc nâng cao hệ số công suất (bằng cách bù công suất phản kháng) là cần thiết để giảm tổn thất và tăng hiệu quả sử dụng điện trong hệ thống ba pha công nghiệp.

Vấn Đề Cân Bằng Tải Trong Mạch Điện Ba Pha: Tại Sao Quan Trọng?

Như đã đề cập sơ qua, cân bằng tải là một yếu tố sống còn để mạch điện ba pha hoạt động hiệu quả và an toàn.

Cân bằng tải đảm bảo ba pha của hệ thống ba pha chịu tải như nhau, giúp hệ thống hoạt động ổn định, giảm tổn thất và tránh hư hỏng thiết bị.

Khi tải trên ba pha không bằng nhau (tải không cân bằng), nhiều vấn đề nghiêm trọng có thể xảy ra:

• Điện áp Không Cân bằng: Điện áp trên các pha tải sẽ bị lệch, có pha điện áp cao hơn và có pha thấp hơn mức định mức. Điều này có thể làm hỏng các thiết bị nhạy cảm với biến động điện áp.
• Dòng điện Trong Dây Trung tính Lớn: Nếu có dây trung tính, sự không cân bằng tải sẽ khiến một dòng điện đáng kể chạy trong dây trung tính. Dây trung tính thường có tiết diện nhỏ hơn dây pha và không được bảo vệ bằng thiết bị ngắt mạch (breaker). Dòng điện lớn này có thể làm nóng chảy dây trung tính, gây cháy nổ nguy hiểm.
• Tổn thất Công suất Tăng: Khi tải không cân bằng, tổn thất năng lượng trên đường dây và trong máy biến áp sẽ tăng lên đáng kể so với khi tải cân bằng.
• Giảm Tuổi thọ Thiết bị: Đặc biệt đối với động cơ ba pha, chạy dưới điều kiện điện áp không cân bằng có thể gây quá nhiệt, rung lắc, giảm momen quay và rút ngắn tuổi thọ động cơ.
• Gây Nhiễu Hài: Tải không cân bằng, đặc biệt là tải phi tuyến, có thể tạo ra các sóng hài trong hệ thống, làm méo dạng sóng điện áp và dòng điện, ảnh hưởng tiêu cực đến các thiết bị khác.

Sơ đồ đấu nối hình sao Y và hình tam giác Delta trong hệ thống mạch điện ba pha minh họa cách kết nối các cuộn dây tải

Do đó, việc phân bố tải đều trên ba pha là một nguyên tắc cơ bản khi thiết kế và vận hành hệ thống điện ba pha. Với các tải một pha, cần chia đều chúng ra để nối vào các pha L1, L2, L3 và dây trung tính. Với các tải ba pha (như động cơ), chúng thường đã được thiết kế để có tải cân bằng trên ba pha của nó.

An Toàn Khi Làm Việc Với Hệ Thống Mạch Điện Ba Pha: Không Thể Chủ Quan!

Làm việc với điện, đặc biệt là mạch điện ba pha với điện áp cao hơn nhiều so với điện sinh hoạt, luôn tiềm ẩn rủi ro cực kỳ nghiêm trọng, thậm chí gây tử vong. Sự chủ quan dù chỉ một chút cũng có thể phải trả giá đắt.

Làm việc với mạch điện ba pha yêu cầu tuân thủ nghiêm ngặt các quy tắc an toàn điện, sử dụng thiết bị bảo hộ và chỉ thực hiện khi có đủ chuyên môn.

Vậy, làm thế nào để đảm bảo an toàn khi tiếp xúc hoặc làm việc gần hệ thống mạch điện ba pha?

• Chỉ Người có Chuyên môn: Tuyệt đối không tự ý sửa chữa, lắp đặt hoặc can thiệp vào hệ thống điện ba pha nếu bạn không phải là thợ điện hoặc kỹ sư điện có đủ kiến thức và kinh nghiệm. Đây là quy tắc vàng, không có ngoại lệ.
• Tuân thủ Quy trình: Mọi thao tác cần tuân thủ chặt chẽ các quy trình an toàn điện đã được thiết lập, bao gồm việc cô lập nguồn điện, kiểm tra không còn điện áp, tiếp đất, và thực hiện các biện pháp chống tái đóng điện (như khóa/thẻ cảnh báo – Lockout/Tagout).
• Sử dụng Thiết bị Bảo hộ Cá nhân (PPE): Luôn trang bị đầy đủ và đúng cách các thiết bị bảo hộ như găng tay cách điện, ủng cách điện, kính bảo hộ, quần áo bảo hộ chống hồ quang điện khi làm việc trong môi trường có nguy cơ điện giật hoặc hồ quang điện.
• Kiểm tra Thiết bị: Đảm bảo các dụng cụ cầm tay, thiết bị đo lường (như đồng hồ vạn năng) phải là loại chuyên dụng cho điện áp cao và được kiểm tra định kỳ về độ an toàn.
• Nhận biết Nguy hiểm: Hiểu rõ các nguồn nguy hiểm tiềm tàng như dây dẫn hở, thiết bị hỏng, môi trường ẩm ướt… và không bao giờ được làm việc trong điều kiện nguy hiểm.
• Làm việc Theo nhóm: Khi làm việc với điện cao áp, nên có ít nhất hai người để có thể hỗ trợ lẫn nhau trong trường hợp khẩn cấp.

An toàn điện không bao giờ là thừa. Một chút cẩn trọng có thể cứu lấy tính mạng của bạn và những người xung quanh.

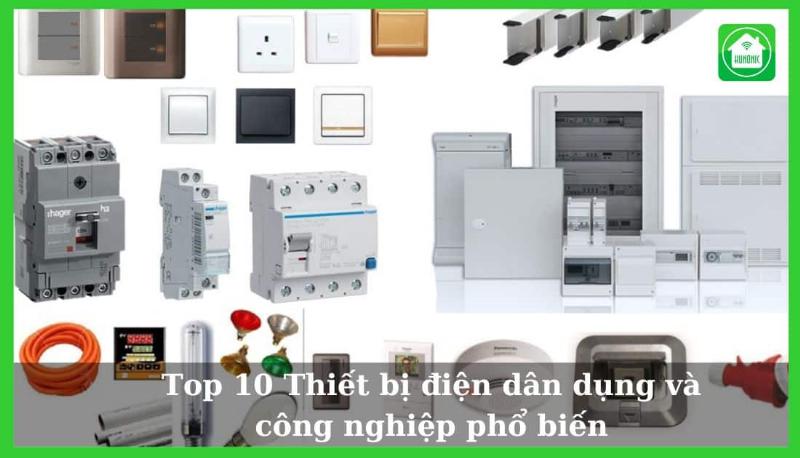

Các Thiết Bị Bảo Vệ Phổ Biến Cho Mạch Ba Pha

Để đảm bảo an toàn cho hệ thống và thiết bị, mạch điện ba pha luôn được trang bị các thiết bị bảo vệ.

Các thiết bị bảo vệ như cầu dao (CB), cầu chì, rơ le nhiệt là không thể thiếu để ngắt mạch khi có sự cố quá tải, ngắn mạch hoặc mất pha trong hệ thống ba pha.

• Cầu Dao Tự Động (Circuit Breaker – CB): Chức năng chính là bảo vệ chống quá tải và ngắn mạch. CB ba pha sẽ tự động ngắt cả ba dây pha khi dòng điện vượt quá giới hạn cho phép.
• Cầu Chì (Fuse): Cũng có chức năng bảo vệ chống ngắn mạch và quá tải, nhưng chỉ sử dụng một lần (bị đứt khi có sự cố và cần thay thế). Cầu chì ba pha thường được dùng ở các cấp bảo vệ thô hoặc cho các thiết bị đơn giản hơn.
• Rơ Le Nhiệt (Thermal Overload Relay): Chuyên dùng để bảo vệ động cơ ba pha chống quá tải kéo dài (do kẹt tải, mất pha…). Rơ le nhiệt sẽ ngắt mạch điều khiển khi dòng điện qua động cơ vượt quá mức cho phép trong một khoảng thời gian nhất định.
• Rơ Le Bảo Vệ Mất Pha, Ngược Pha: Thiết bị này giám sát điện áp/dòng điện của ba pha. Nếu một pha bị mất hoặc thứ tự pha bị đảo ngược (gây hại cho động cơ quay sai chiều), rơ le sẽ ngắt mạch để bảo vệ thiết bị.
• Chống Sét Lan Truyền (Surge Protection Device – SPD): Bảo vệ hệ thống khỏi các xung điện áp cao đột ngột do sét đánh hoặc các sự cố trên lưới điện gây ra.

Tủ điện công nghiệp sử dụng mạch điện ba pha cung cấp nguồn cho thiết bị lớn trong nhà máy

Việc lựa chọn và cài đặt các thiết bị bảo vệ này phải được thực hiện bởi người có chuyên môn để đảm bảo hiệu quả và an toàn tối đa cho hệ thống mạch điện ba pha.

Mạch Điện Ba Pha Và Vai Trò Trong Các Hệ Thống Hiện Đại

Trong bối cảnh phát triển mạnh mẽ của công nghệ, đặc biệt là trong lĩnh vực an ninh và tự động hóa, vai trò của mạch điện ba pha càng trở nên quan trọng. Các hệ thống giám sát an ninh tích hợp quy mô lớn, các giải pháp kiểm soát truy cập cho tòa nhà thông minh, hay hạ tầng mạng cho các trung tâm dữ liệu đòi hỏi nguồn năng lượng mạnh mẽ, ổn định và tin cậy.

Kỹ sư Nguyễn Văn An, chuyên gia điện công nghiệp tại Maxsys, chia sẻ: “Trong thiết kế các hệ thống an ninh cho nhà máy hay trung tâm dữ liệu, chúng tôi luôn phải tính toán kỹ lưỡng về nguồn điện. Mạch điện ba pha không chỉ cung cấp đủ công suất cho hàng trăm camera, hệ thống máy chủ phân tích, và các thiết bị ngoại vi khác, mà sự ổn định của nó còn giúp giảm thiểu rủi ro gián đoạn hoạt động, vốn là yếu tố tối quan trọng trong an ninh.”

Ví dụ, hệ thống camera giám sát thông minh sử dụng công nghệ phân tích hình ảnh AI (Trí tuệ Nhân tạo) yêu cầu các máy chủ xử lý mạnh mẽ, đặt trong các trung tâm dữ liệu. Những trung tâm này hoạt động liên tục 24/7 và phụ thuộc hoàn toàn vào nguồn điện ba pha ổn định, có hệ thống dự phòng mạnh mẽ. Ngay cả các hệ thống kiểm soát ra vào cho một tòa nhà lớn với hàng nghìn điểm truy cập cũng cần một hạ tầng điện mạnh mẽ và tin cậy để đảm bảo không bị gián đoạn, ảnh hưởng đến an toàn và vận hành của tòa nhà. Mạch điện ba pha chính là nền tảng cho sự tin cậy đó.

Việc hiểu rõ về cách mạch điện ba pha vận hành và cách nó được tích hợp vào các hệ thống hiện đại giúp chúng ta đánh giá đúng mức độ phức tạp và yêu cầu kỹ thuật của các giải pháp công nghệ ngày nay, bao gồm cả các giải pháp an ninh chuyên nghiệp mà Maxsys cung cấp.

Tóm lại, mạch điện ba pha không chỉ là một khái niệm kỹ thuật khô khan. Nó là huyết mạch của nền công nghiệp hiện đại, là nền tảng cho sự phát triển của nhiều lĩnh vực công nghệ cao, bao gồm cả an ninh. Từ những nhà máy sản xuất nhỏ nhất đến các trung tâm dữ liệu khổng lồ, sức mạnh và sự ổn định của mạch điện ba pha là không thể thay thế.

Hi vọng qua bài viết này, bạn đã có cái nhìn rõ ràng và toàn diện hơn về mạch điện ba pha, từ cấu tạo, nguyên lý hoạt động đến những ứng dụng thực tế và tầm quan trọng của nó. Đây là kiến thức nền tảng không chỉ hữu ích cho những người làm kỹ thuật, mà còn cho bất kỳ ai quan tâm đến cách năng lượng vận hành thế giới xung quanh chúng ta.

Hãy tiếp tục tìm hiểu và khám phá nhé! Và nếu có bất kỳ câu hỏi nào về cách các giải pháp an ninh công nghệ của Maxsys được tối ưu hóa để hoạt động hiệu quả trên nền tảng điện năng mạnh mẽ này, đừng ngần ngại liên hệ với chúng tôi.
