Cấu Tạo Cầu Dao tưởng chừng đơn giản nhưng lại đóng vai trò quan trọng trong hệ thống điện. Nó không chỉ là một công tắc đóng ngắt mạch điện mà còn là “người gác cổng” bảo vệ an toàn cho cả hệ thống. Hãy cùng Maxsys “mổ xẻ” chi tiết cấu tạo cầu dao để hiểu rõ hơn về thiết bị điện quen thuộc này nhé!
Cầu Dao Là Gì? Vai trò của cầu dao trong hệ thống điện
Cầu dao là thiết bị đóng cắt mạch điện, bảo vệ quá tải và ngắn mạch, thường được sử dụng trong các hệ thống điện dân dụng và công nghiệp. Nó hoạt động như một “chốt chặn” an toàn, ngắt mạch điện khi dòng điện vượt quá giới hạn cho phép, tránh gây cháy nổ hoặc hư hỏng thiết bị. Giống như việc bạn dập cầu dao khi thấy tia lửa điện, cầu dao tự động “dập lửa” cho hệ thống điện nhà bạn.
Phân loại cầu dao: “Muôn hình vạn trạng” cho từng nhu cầu
Cầu dao có nhiều loại, mỗi loại có cấu tạo và chức năng riêng biệt, phù hợp với từng nhu cầu sử dụng. Có thể kể đến một số loại phổ biến như cầu dao tự động (MCB), cầu dao chống rò (RCCB), cầu dao chống giật (ELCB),… Tương tự như việc chọn lựa khóa cửa cho ngôi nhà, việc chọn đúng loại cầu dao cũng quan trọng không kém.
Cấu Tạo Cầu Dao Tự Động (MCB): Chi tiết từng bộ phận
Cầu dao tự động (MCB) là loại cầu dao phổ biến nhất trong các hộ gia đình. Cấu tạo của nó bao gồm các bộ phận chính như: tiếp điểm, cơ cấu đóng cắt, bộ phận bảo vệ quá tải (thermal), bộ phận bảo vệ ngắn mạch (magnetic), và cần gạt. Mỗi bộ phận đều có vai trò riêng, phối hợp nhịp nhàng để đảm bảo hoạt động hiệu quả và an toàn.
Tiếp điểm: “Cái bắt tay” của dòng điện
Tiếp điểm là nơi dòng điện đi vào và đi ra khỏi cầu dao. Nó được làm từ vật liệu dẫn điện tốt, chịu được dòng điện lớn và ít bị mài mòn. Bạn có thể hình dung tiếp điểm như hai bàn tay nắm chặt, cho phép dòng điện “chảy” qua.
Cơ cấu đóng cắt: “Công tắc” điều khiển dòng điện
Cơ cấu đóng cắt là bộ phận điều khiển việc đóng và ngắt mạch điện. Nó hoạt động dựa trên nguyên lý cơ học, được điều khiển bằng cần gạt. Cơ cấu này hoạt động giống như công tắc đèn, bật tắt dòng điện một cách nhanh chóng và chính xác.
Bộ phận bảo vệ quá tải (thermal): “Lá chắn” chống quá tải
Bộ phận bảo vệ quá tải hoạt động dựa trên nguyên lý nhiệt. Khi dòng điện vượt quá giới hạn cho phép, nhiệt độ của bộ phận này tăng lên, làm cong vênh một thanh kim loại, từ đó ngắt mạch điện. Giống như việc cầu chì bị đứt khi quá tải, bộ phận này bảo vệ hệ thống điện khỏi bị quá tải.
Bộ phận bảo vệ ngắn mạch (magnetic): “Vệ sĩ” chống ngắn mạch
Bộ phận bảo vệ ngắn mạch hoạt động dựa trên nguyên lý điện từ. Khi xảy ra hiện tượng ngắn mạch, dòng điện tăng đột ngột, tạo ra từ trường mạnh, làm tác động lên một nam châm điện, từ đó ngắt mạch điện ngay lập tức. Bộ phận này hoạt động như một “vệ sĩ” phản ứng nhanh nhạy, bảo vệ hệ thống khỏi nguy cơ cháy nổ do ngắn mạch.

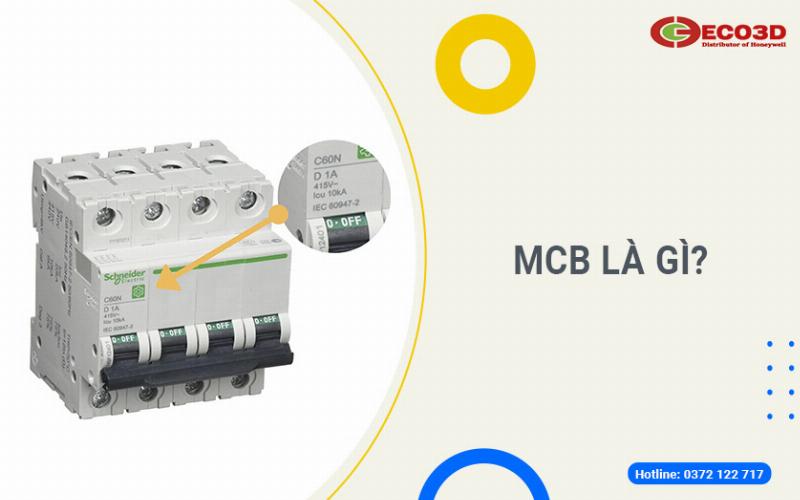

Cấu tạo cầu dao MCB
Cần gạt: “Tay lái” của cầu dao
Cần gạt là bộ phận dùng để đóng và ngắt cầu dao bằng tay. Nó giống như “tay lái” của cầu dao, cho phép người dùng điều khiển hoạt động của thiết bị.
Cấu Tạo Cầu Dao Chống Rò (RCCB): Bảo vệ an toàn cho người sử dụng
Cầu dao chống rò (RCCB) có cấu tạo phức tạp hơn MCB, bổ sung thêm bộ phận cảm biến dòng rò. Khi phát hiện dòng rò, bộ phận này sẽ ngắt mạch điện ngay lập tức, bảo vệ người sử dụng khỏi nguy cơ bị điện giật. Điều này đặc biệt quan trọng trong môi trường ẩm ướt hoặc khi sử dụng các thiết bị điện có nguy cơ rò rỉ điện. Bạn đã bao giờ sập cầu dao khi đang sử dụng máy giặt chưa? Rất có thể đó là do cầu dao chống rò đã phát hiện dòng rò và ngắt mạch điện để bảo vệ bạn.
Nguyên lý hoạt động của cầu dao chống rò: “Mắt thần” phát hiện dòng rò
Nguyên lý hoạt động của cầu dao chống rò dựa trên việc so sánh dòng điện đi vào và đi ra khỏi mạch điện. Nếu có sự chênh lệch, tức là có dòng rò, cầu dao sẽ ngắt mạch điện. Giống như một “mắt thần” luôn theo dõi dòng điện, cầu dao chống rò đảm bảo an toàn cho người sử dụng.

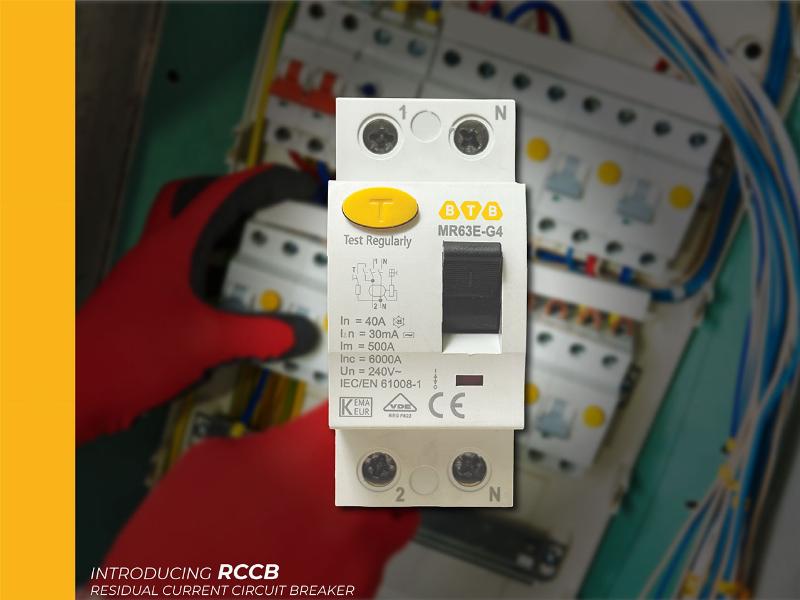

Cấu tạo cầu dao RCCB
Lựa chọn cầu dao phù hợp: “Chọn mặt gửi vàng” cho hệ thống điện
Việc lựa chọn cầu dao phù hợp với hệ thống điện là vô cùng quan trọng. Cần xem xét các yếu tố như dòng điện định mức, điện áp định mức, loại tải, và môi trường sử dụng để chọn được loại cầu dao phù hợp. Chọn đúng cầu dao không chỉ đảm bảo an toàn mà còn giúp hệ thống điện hoạt động ổn định và hiệu quả. Cấu tạo của tụ điện cũng rất quan trọng trong mạch điện, bạn có thể tìm hiểu thêm về cấu tạo của tụ điện tại đây. Ngoài ra, việc tìm hiểu về năng lượng tái tạo ở nước ta là cũng rất quan trọng trong thời đại ngày nay. Bạn cũng có thể tham khảo thêm về ở điều kiện thường kim loại có độ cứng lớn nhất là để mở rộng kiến thức về vật liệu.
Kết luận: Cầu dao – “Người hùng thầm lặng” bảo vệ hệ thống điện
Cấu tạo cầu dao tuy nhỏ bé nhưng lại đóng vai trò vô cùng quan trọng trong việc bảo vệ an toàn cho hệ thống điện và người sử dụng. Hiểu rõ về cấu tạo và chức năng của từng loại cầu dao sẽ giúp bạn lựa chọn và sử dụng thiết bị một cách hiệu quả và an toàn. Hãy chia sẻ bài viết này để mọi người cùng hiểu rõ hơn về “người hùng thầm lặng” này nhé!
