Chào bạn! Bạn có bao giờ đứng trước một nhà máy lớn, một tòa nhà cao tầng đồ sộ hay đơn giản là nhìn thấy những đường dây điện cao thế chằng chịt trên bầu trời và tự hỏi “Năng lượng khổng lồ nào đang vận hành tất cả những thứ này vậy?” không? Chắc chắn, đó không chỉ là dòng điện một pha quen thuộc trong gia đình chúng ta đâu. Đằng sau sức mạnh ấy, thường là một “gã khổng lồ” thầm lặng nhưng cực kỳ hiệu quả: mạch điện xoay chiều ba pha. Hiểu rõ khái niệm về mạch điện xoay chiều ba pha không chỉ là kiến thức cơ bản cho dân kỹ thuật mà còn giúp chúng ta hình dung được cách thế giới hiện đại vận hành.
Hãy cùng nhau tìm hiểu về “trái tim” của nhiều hệ thống công nghiệp và cơ sở hạ tầng quan trọng này nhé. Chúng ta sẽ đi từ những điều đơn giản nhất, giống như việc bạn đang trò chuyện với một người bạn am hiểu về điện vậy. Không có gì quá phức tạp hay khô khan ở đây, chỉ là những kiến thức được “lột trần” một cách dễ hiểu nhất!
Để hiểu rõ hơn về khái niệm về mạch điện xoay chiều ba pha là mạch điện gồm, chúng ta cùng đi sâu vào từng khía cạnh của nó.
Mạch Điện Xoay Chiều Ba Pha Là Gì Mà Quan Trọng Thế?
Mạch điện xoay chiều ba pha là gì?
Nói một cách đơn giản nhất, mạch điện xoay chiều ba pha là một hệ thống gồm ba dòng điện xoay chiều (AC) có cùng tần số và biên độ, nhưng lệch pha nhau 120 độ điện. Thay vì chỉ có một “làn sóng” năng lượng như điện một pha, chúng ta có ba “làn sóng” chạy song song, phối hợp nhịp nhàng với nhau.
Hãy hình dung thế này: Nếu điện một pha giống như một người đẩy một vòng quay (merry-go-round) – lúc đẩy mạnh nhất, lúc lại không đẩy hoặc kéo ngược – thì điện ba pha giống như có ba người cùng đẩy, mỗi người cách nhau 120 độ trên vòng quay. Khi người này đẩy yếu đi, người kia lại đang ở vị trí đẩy mạnh nhất. Nhờ vậy, lực đẩy tổng cộng lên vòng quay luôn đều đặn và mạnh mẽ hơn rất nhiều.
Tại sao cần đến mạch điện ba pha khi đã có điện một pha?
Điện một pha đủ dùng cho các thiết bị nhỏ trong gia đình, nơi công suất không quá lớn và yêu cầu về sự ổn định, liên tục không quá khắt khe. Nhưng với các tải công nghiệp khổng lồ như động cơ máy bơm nước cho cả khu công nghiệp, máy nén khí công suất lớn, hay hệ thống làm lạnh trung tâm của một tòa nhà văn phòng, điện một pha trở nên kém hiệu quả và không kinh tế.
Mạch điện ba pha mang lại nhiều lợi ích vượt trội:
- Công suất truyền tải lớn hơn: Với cùng lượng dây dẫn, hệ thống ba pha có thể truyền tải công suất gấp khoảng 3 lần so với hệ thống một pha.
- Hoạt động ổn định, ít rung động: Sự lệch pha 120 độ giúp tổng công suất tức thời trên hệ thống ba pha gần như không đổi theo thời gian, khác với công suất tức thời của điện một pha luôn biến thiên. Điều này làm cho động cơ ba pha chạy êm ái hơn, ít rung động hơn và hiệu quả hơn.
- Tiết kiệm vật liệu: Để truyền cùng một lượng công suất, hệ thống ba pha cần ít đồng hoặc nhôm hơn cho dây dẫn so với hệ thống một pha.
- Khả năng tự khởi động của động cơ: Động cơ ba pha có mô-men xoay ban đầu (mô-men khởi động) ngay khi cấp điện mà không cần các bộ phận phụ trợ phức tạp như tụ điện trong động cơ một pha.
Kỹ sư Nguyễn Minh Quang, một chuyên gia lâu năm trong ngành điện công nghiệp chia sẻ: “Trong các ứng dụng công nghiệp, việc sử dụng điện ba pha là điều gần như bắt buộc. Nó không chỉ vì hiệu quả công suất mà còn bởi độ tin cậy và tính kinh tế xét về lâu dài. Từ các nhà máy sản xuất đến các trung tâm dữ liệu, nền tảng năng lượng đều dựa vào mạch điện xoay chiều ba pha là mạch điện gồm ba ‘dòng chảy’ năng lượng mạnh mẽ này.”
Dòng Điện Xoay Chiều Ba Pha Được Tạo Ra Như Thế Nào?
Để có được dòng điện xoay chiều ba pha, người ta sử dụng các máy phát điện đặc biệt gọi là máy phát điện xoay chiều ba pha. Nguyên lý hoạt động của chúng dựa trên hiện tượng cảm ứng điện từ, giống như máy phát điện một pha, nhưng có sự khác biệt ở cấu tạo phần ứng (stator) hoặc phần cảm (rotor).
Trong máy phát ba pha đơn giản nhất, phần ứng (stator) có ba cuộn dây riêng biệt, đặt lệch nhau 120 độ trong không gian. Khi phần cảm (rotor) quay, từ thông đi qua ba cuộn dây này sẽ biến thiên, tạo ra ba suất điện động cảm ứng. Do vị trí đặt lệch nhau 120 độ, ba suất điện động này cũng sẽ lệch pha nhau 120 độ về mặt thời gian.
Hãy hình dung bạn cầm ba chiếc chong chóng nhỏ, mỗi chiếc có một cảm biến. Bạn đứng giữa và quay một nam châm lớn xung quanh mình. Nếu ba chiếc chong chóng được đặt cách nhau 120 độ, thì nam châm sẽ đi qua từng chiếc một cách lần lượt, tạo ra tín hiệu ở ba cảm biến lần lượt, cách nhau một khoảng thời gian tương ứng với 120 độ quay. Đó chính là cách mà ba dòng điện lệch pha 120 độ được tạo ra.
Hình ảnh trên minh họa ba sóng hình sin của điện áp hoặc dòng điện ba pha. Bạn có thể thấy chúng có cùng biên độ (chiều cao đỉnh sóng) và tần số (số lần lặp lại trong một giây), nhưng đỉnh và đáy của mỗi sóng xuất hiện vào những thời điểm khác nhau, cách nhau đều đặn một khoảng tương ứng với 120 độ. Chính sự lệch pha này tạo nên những đặc tính ưu việt của hệ thống ba pha.
Cấu Tạo Cơ Bản Của Một Hệ Thống Mạch Điện Ba Pha
Một hệ thống mạch điện xoay chiều ba pha cơ bản bao gồm các thành phần chính sau:
- Nguồn điện ba pha: Thường là máy phát điện ba pha tại các nhà máy điện, hoặc là đầu ra của các máy biến áp phân phối điện ba pha. Nguồn này cung cấp ba dây “nóng” (dây pha), thường được ký hiệu là A, B, C (hoặc R, S, T, hay L1, L2, L3).
- Đường dây truyền tải: Hệ thống dây dẫn đưa điện từ nguồn đến tải. Đối với hệ thống ba pha, chúng ta có ít nhất 3 dây pha. Đôi khi, tùy thuộc vào cách đấu nối và loại tải, còn có thêm dây trung tính (ký hiệu là N).
- Tải ba pha: Các thiết bị tiêu thụ điện được thiết kế để hoạt động với hệ thống ba pha, phổ biến nhất là động cơ điện ba pha.
Dây pha và dây trung tính: Chúng khác nhau thế nào?
Trong hệ thống ba pha 4 dây (3 dây pha + 1 dây trung tính), dây pha (A, B, C) là những dây mang điện áp cao so với đất. Dây trung tính (N) là dây được nối chung với điểm trung tính của nguồn (thường là điểm sao của máy phát hoặc máy biến áp) và thường được nối đất.
- Điện áp dây (Line Voltage): Là điện áp đo được giữa hai dây pha bất kỳ (ví dụ: giữa dây A và dây B, hoặc B và C, hoặc C và A). Ở Việt Nam, điện áp dây phổ biến là 380V hoặc 400V.
- Điện áp pha (Phase Voltage): Là điện áp đo được giữa một dây pha và dây trung tính (ví dụ: giữa dây A và N, hoặc B và N, hoặc C và N). Điện áp pha bằng điện áp dây chia cho căn bậc hai của 3 (√3 ≈ 1.732). Do đó, với điện áp dây 380V, điện áp pha sẽ là 380V / √3 ≈ 220V. Đây chính là mức điện áp chúng ta thường dùng cho các thiết bị một pha trong gia đình khi lấy điện từ một dây pha và dây trung tính của lưới điện ba pha.
Chuyên gia Lê Thị Mai, người có nhiều kinh nghiệm trong thiết kế hệ thống điện, nhấn mạnh tầm quan trọng của việc hiểu rõ sự khác biệt này: “Việc nhầm lẫn giữa điện áp dây và điện áp pha có thể dẫn đến những hậu quả nghiêm trọng, từ hỏng hóc thiết bị đến nguy hiểm cho người sử dụng. Khi làm việc với mạch điện ba pha, luôn phải kiểm tra chính xác loại điện áp mà thiết bị yêu cầu.”
Các Kiểu Đấu Nối Phổ Biến Trong Mạch Điện Ba Pha
Trong hệ thống mạch điện xoay chiều ba pha, có hai kiểu đấu nối tải hoặc nguồn phổ biến nhất, đó là đấu nối hình Sao (ký hiệu Y) và đấu nối hình Tam giác (ký hiệu Δ). Mỗi kiểu đấu nối có những đặc điểm riêng về mối quan hệ giữa điện áp dây, điện áp pha, dòng điện dây và dòng điện pha.
Đấu nối hình Sao (Y)
Đấu nối hình Sao (Y) là gì?
Trong kiểu đấu nối hình Sao, ba đầu cuối của ba cuộn dây (hoặc ba tải) được nối chung lại với nhau tại một điểm gọi là điểm trung tính (hay điểm sao). Ba đầu còn lại được nối ra các dây pha (A, B, C). Nếu có dây trung tính N, nó sẽ được nối vào điểm sao chung này.

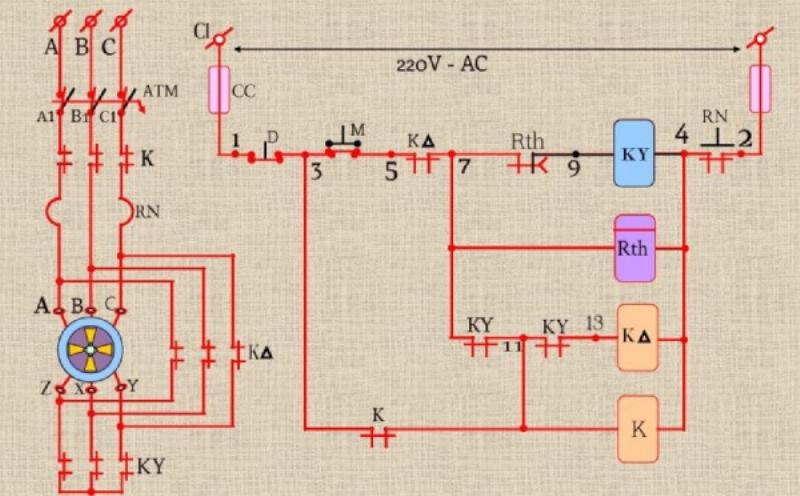

Sơ đồ đấu nối mạch điện ba pha kiểu Sao (Y) và Tam giác (Delta) trong hệ thống điện
Trong đấu nối Sao:
- Điện áp dây (Ud) lớn hơn điện áp pha (Up): $Ud = sqrt{3} * Up$
- Dòng điện dây (Id) bằng dòng điện pha (Ip): $Id = Ip$
Ứng dụng của đấu nối Sao?
Đấu nối Sao thường được sử dụng trong các hệ thống truyền tải và phân phối điện vì khả năng cung cấp cả hai mức điện áp (điện áp dây và điện áp pha) và cho phép cân bằng tải giữa các pha dễ dàng hơn khi có dây trung tính. Tải sử dụng điện áp pha (220V) trong gia đình thường được lấy từ một dây pha và dây trung tính của lưới điện đấu Sao 380V/220V.
Đấu nối hình Tam giác (Δ)
Đấu nối hình Tam giác (Δ) là gì?
Trong kiểu đấu nối hình Tam giác, ba cuộn dây (hoặc ba tải) được nối nối tiếp với nhau tạo thành một mạch vòng kín theo hình tam giác. Các điểm nối giữa các cuộn dây được đưa ra làm các đầu dây pha (A, B, C). Kiểu đấu nối này không có dây trung tính.
Trong đấu nối Tam giác:
- Điện áp dây (Ud) bằng điện áp pha (Up): $Ud = Up$
- Dòng điện dây (Id) lớn hơn dòng điện pha (Ip): $Id = sqrt{3} * Ip$
Ứng dụng của đấu nối Tam giác?
Đấu nối Tam giác thường được sử dụng cho các tải động lực lớn như động cơ điện ba pha, đặc biệt là khi nguồn cung cấp có điện áp phù hợp với điện áp định mức của cuộn dây động cơ. Một số động cơ còn được thiết kế để có thể đấu nối Sao khi khởi động (giảm dòng khởi động) và chuyển sang đấu nối Tam giác khi chạy ổn định để đạt công suất tối đa (còn gọi là phương pháp khởi động Sao-Tam giác).
Việc lập kế hoạch cho hệ thống điện ba pha phải song hành với quy trình lắp đặt vật lý, giống như việc chuẩn bị bản vẽ lắp cơ khí trước khi tiến hành gia công hay lắp ráp các bộ phận máy móc. Sự chính xác trong thiết kế điện cũng quan trọng không kém sự chính xác trong bản vẽ cơ khí.
Ưu Điểm Vượt Trội Của Mạch Điện Xoay Chiều Ba Pha
Tại sao khái niệm về mạch điện xoay chiều ba pha lại trở thành nền tảng cho hầu hết các hệ thống điện công nghiệp và quy mô lớn? Đó là nhờ vào hàng loạt ưu điểm không thể phủ nhận:
- Hiệu quả truyền tải cao: Với cùng tiết diện dây dẫn, hệ thống ba pha truyền tải công suất lớn hơn rất nhiều so với một pha, giúp giảm tổn thất năng lượng trên đường dây. Điều này cực kỳ quan trọng trong việc truyền tải điện đi xa từ nhà máy điện đến nơi tiêu thụ.
- Động cơ ba pha đơn giản và hiệu quả: Động cơ điện ba pha có cấu tạo đơn giản, độ tin cậy cao, dễ chế tạo, giá thành rẻ hơn so với động cơ một pha cùng công suất, và đặc biệt là có khả năng tự khởi động với mô-men xoay lớn.
- Công suất tức thời ổn định: Không giống như điện một pha có công suất tức thời biến thiên hình sin (lúc mạnh, lúc yếu, thậm chí bằng 0), tổng công suất tức thời của mạch điện xoay chiều ba pha tải đối xứng là hằng số. Điều này đảm bảo các thiết bị (đặc biệt là động cơ) hoạt động mượt mà, không bị giật cục hay rung động do sự thay đổi công suất.
- Linh hoạt trong việc cung cấp nhiều mức điện áp: Hệ thống 4 dây đấu nối Sao (3 pha + trung tính) có thể cung cấp cả điện áp dây (cho tải ba pha) và điện áp pha (cho tải một pha), rất tiện lợi cho việc phân phối điện đến cả khu dân cư và công nghiệp từ cùng một lưới điện.
- Tiết kiệm vật liệu dây dẫn: Để truyền tải cùng một lượng công suất, hệ thống ba pha cần tổng tiết diện dây dẫn ít hơn so với hệ thống một pha, giúp tiết kiệm chi phí đầu tư cho mạng lưới điện.
Chính những ưu điểm này đã biến mạch điện xoay chiều ba pha trở thành “xương sống” của hệ thống cung cấp điện trên toàn thế giới, từ lưới điện quốc gia đến các hệ thống điện trong nhà máy, xí nghiệp.
Ứng Dụng Thực Tế Của Mạch Điện Xoay Chiều Ba Pha
Bạn có thể gặp gỡ khái niệm về mạch điện xoay chiều ba pha ở khắp mọi nơi trong đời sống hiện đại, dù có thể không nhận ra ngay.
- Công nghiệp sản xuất: Đây là lĩnh vực ứng dụng phổ biến và quan trọng nhất. Hầu hết các loại máy móc sản xuất như máy bơm, quạt công nghiệp, băng tải, máy nén, máy gia công kim loại… đều sử dụng động cơ điện ba pha.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning) quy mô lớn: Các hệ thống điều hòa không khí trung tâm cho tòa nhà văn phòng, trung tâm thương mại, khách sạn… thường sử dụng máy nén và quạt gió chạy bằng động cơ ba pha công suất lớn.
- Trung tâm dữ liệu (Data Centers): Các server farm khổng lồ yêu cầu nguồn điện ổn định và công suất lớn. Hệ thống phân phối điện trong data center hầu hết là ba pha.
- Thang máy và thang cuốn: Động cơ vận hành thang máy và thang cuốn trong các tòa nhà cao tầng đều là động cơ ba pha để đảm bảo sức kéo mạnh mẽ và hoạt động êm ái.
- Hệ thống bơm nước: Từ bơm nước tưới tiêu quy mô lớn đến bơm nước trong các nhà máy xử lý nước, đều cần đến sức mạnh của động cơ ba pha.
- Hệ thống truyền tải và phân phối điện: Bản thân lưới điện quốc gia là hệ thống ba pha khổng lồ, truyền tải điện năng từ nhà máy điện đến các khu vực tiêu thụ thông qua các đường dây cao thế và trung thế.
Ứng dụng điển hình của mạch điện xoay chiều ba pha trong động cơ công nghiệp mạnh mẽ
Hình ảnh một động cơ ba pha công nghiệp cho thấy rõ ràng các đầu nối dây pha. Đây là một ví dụ điển hình về việc mạch điện xoay chiều ba pha vận hành các thiết bị tải nặng trong công nghiệp.
An Toàn Khi Làm Việc Với Mạch Điện Ba Pha
Mặc dù mang lại nhiều lợi ích, nhưng làm việc với mạch điện xoay chiều ba pha cũng đòi hỏi sự cẩn trọng tối đa, bởi vì điện áp ở đây thường cao hơn nhiều so với điện một pha gia đình.
- Nguy cơ điện giật cao: Với điện áp dây 380V hoặc 400V, nguy cơ điện giật gây nguy hiểm đến tính mạng là rất lớn. Cần luôn coi tất cả các dây pha là có điện áp cao và tuân thủ nghiêm ngặt các quy tắc an toàn.
- Nguy cơ phóng hồ quang điện: Khi ngắt hoặc đóng các thiết bị đóng cắt mang tải lớn trong hệ thống ba pha, có thể xảy ra hiện tượng phóng hồ quang điện với năng lượng rất lớn, gây bỏng nặng hoặc cháy nổ. Cần sử dụng các thiết bị đóng cắt chuyên dụng có khả năng dập hồ quang.
- Cần kiến thức và kỹ năng chuyên môn: Chỉ những người được đào tạo chuyên sâu và có kinh nghiệm mới nên thực hiện công việc lắp đặt, vận hành, sửa chữa hệ thống điện ba pha.
Kỹ sư Nguyễn Minh Quang cảnh báo: “Tuyệt đối không được tự ý đấu nối hay sửa chữa các thiết bị điện ba pha nếu không có đủ kiến thức và trang thiết bị an toàn. Đây là môi trường làm việc tiềm ẩn rủi ro rất cao. Luôn kiểm tra điện áp, ngắt nguồn hoàn toàn và sử dụng các dụng cụ bảo hộ cá nhân phù hợp.”
Việc tuân thủ các quy định an toàn về điện không bao giờ là thừa, đặc biệt khi xử lý các hệ thống có điện áp cao và dòng điện lớn như mạch điện xoay chiều ba pha.
Kết Nối Tải Một Pha Với Lưới Ba Pha
Như đã đề cập, lưới điện phân phối đến các khu dân cư ở Việt Nam thường là hệ thống ba pha 4 dây (3 pha + 1 trung tính) với điện áp dây 380V và điện áp pha 220V. Điều này cho phép chúng ta dễ dàng sử dụng cả thiết bị ba pha (nếu có) và thiết bị một pha.
Để cấp điện cho các thiết bị một pha trong gia đình, thợ điện sẽ lấy nguồn từ một trong ba dây pha bất kỳ và dây trung tính. Lúc này, điện áp sử dụng chính là điện áp pha, khoảng 220V, phù hợp với hầu hết các thiết bị điện dân dụng.
Một thách thức khi sử dụng lưới ba pha để cấp cho các tải một pha là làm sao để “cân bằng tải”. Tức là, phân bổ tổng công suất của các thiết bị một pha một cách tương đối đồng đều trên ba pha A, B, và C. Nếu một pha bị “quá tải” (có quá nhiều thiết bị cắm vào) trong khi các pha khác “non tải”, điều này có thể gây ra hiện tượng mất cân bằng áp, làm cho điện áp ở pha quá tải bị sụt giảm và điện áp ở các pha còn lại có thể tăng lên, ảnh hưởng đến hoạt động và tuổi thọ của thiết bị.
Sự Khác Biệt Giữa Mạch Điện Một Pha và Ba Pha: Tổng Kết Ngắn Gọn
Để củng cố lại khái niệm về mạch điện xoay chiều ba pha, chúng ta có thể so sánh nhanh với mạch điện một pha:
| Đặc điểm | Mạch Điện Xoay Chiều Một Pha | Mạch Điện Xoay Chiều Ba Pha |
|---|---|---|
| Số lượng sóng điện | 1 | 3 (lệch pha 120 độ) |
| Số lượng dây dẫn | 2 (1 pha + 1 trung tính) | 3 (3 pha) hoặc 4 (3 pha + 1 trung tính) |
| Điện áp phổ biến | 220V | 380V/220V (dây/pha) |
| Công suất tức thời | Biến thiên theo thời gian | Gần như hằng số (với tải đối xứng) |
| Hiệu quả truyền tải | Thấp hơn | Cao hơn nhiều |
| Động cơ | Cần bộ khởi động phụ trợ, rung động hơn | Tự khởi động, chạy êm ái, hiệu quả cao |
| Ứng dụng điển hình | Thiết bị dân dụng công suất nhỏ | Công nghiệp, tải lớn, hệ thống điện quy mô lớn |
Như bạn thấy, mạch điện xoay chiều ba pha không chỉ đơn giản là “gấp ba lần” điện một pha. Nó là một hệ thống được thiết kế để mang lại hiệu suất, công suất và độ ổn định vượt trội cho các ứng dụng yêu cầu năng lượng lớn.
Việc hiểu rõ khái niệm về mạch điện xoay chiều ba pha và những đặc tính của nó là bước đầu tiên để làm chủ các hệ thống điện phức tạp hơn. Nó giúp chúng ta nhận ra tại sao hệ thống điện quốc gia và các ngành công nghiệp nặng lại phụ thuộc chặt chẽ vào công nghệ này.
Trong bối cảnh thế giới ngày càng hiện đại hóa, nhu cầu về năng lượng điện hiệu quả và đáng tin cậy ngày càng tăng cao. Mạch điện xoay chiều ba pha tiếp tục đóng vai trò chủ chốt trong việc đáp ứng nhu cầu đó, vận hành mọi thứ từ những cỗ máy khổng lồ trong nhà máy đến hệ thống chiếu sáng cho cả thành phố.
Hy vọng bài viết này đã giúp bạn có cái nhìn rõ ràng và dễ hiểu hơn về khái niệm về mạch điện xoay chiều ba pha. Nếu bạn có bất kỳ câu hỏi nào hoặc muốn tìm hiểu sâu hơn về một khía cạnh cụ thể, đừng ngần ngại để lại bình luận bên dưới nhé! Kiến thức là để chia sẻ mà, phải không nào?
